用於醫療設備的超聲波氧氣和流量傳感器
自2020年以來，由於新型冠狀病毒爆發，全球對醫用呼吸機和制氧機的需求與日俱增。其中用於醫用呼吸機和制氧機中的氧氣濃度和流量傳感器已成為新冠疫情下的重要參與者,需求量也是爆發式增長.
眾所周知，患者在治療過程中需要氧氣。一般醫院中“氧氣”是利用純醫療級別的氧氣和空氣加濕過濾混合。醫生會依據具體的治療需求，實時測量和監控患者吸入和呼出的氧氣濃度、流量、壓力、流速等。特殊情況下，患者需要100%濃度的純氧。因此，氧氣濃度和流量測量在不同的醫療器械和治療儀器中發揮著重要作用。
自2020年以來，由於新型冠狀病毒爆發，全球對醫用呼吸機和制氧機的需求與日俱增。其中用於醫用呼吸機和制氧機中的氧氣濃度和流量傳感器已成為新冠疫情下的重要參與者,需求量也是爆發式增長.
眾所周知，患者在治療過程中需要氧氣。一般醫院中“氧氣”是利用純醫療級別的氧氣和空氣加濕過濾混合。醫生會依據具體的治療需求，實時測量和監控患者吸入和呼出的氧氣濃度、流量、壓力、流速等。特殊情況下，患者需要100%濃度的純氧。因此，氧氣濃度和流量測量在不同的醫療器械和治療儀器中發揮著重要作用。

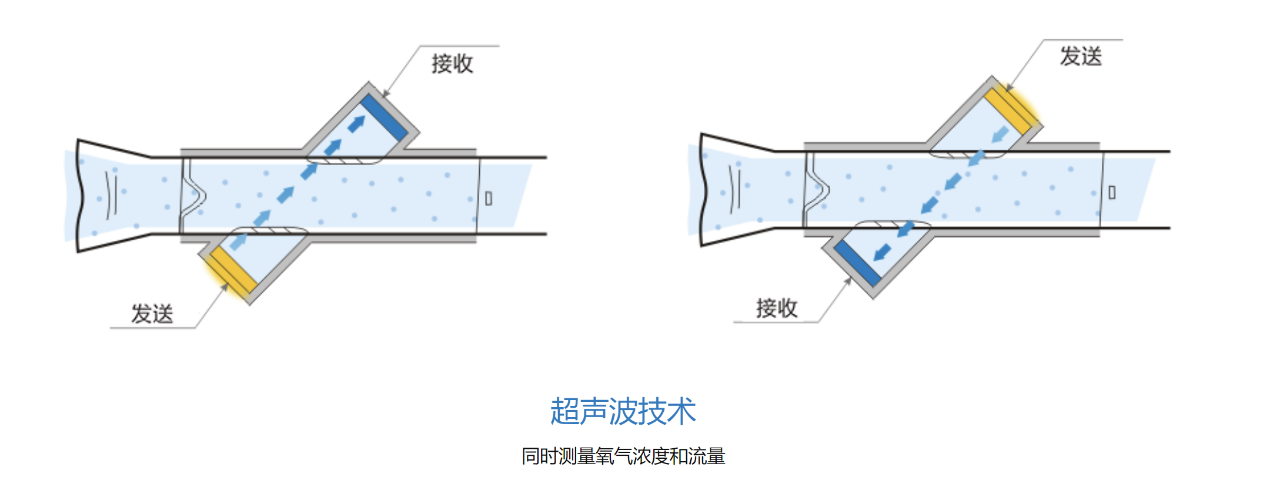

超聲波時差法技術原理
超聲波時差法是利用一對超聲波換能器相向交替（或同時）收發超聲波，通過觀測超聲波在介質（氣體或液體）中的順流和逆流的傳播時間差來間接測量流體的流速，再通過流速來計算流量的一種間接測量方法。超聲波原理的流量測量僅取決於流量和幾何形狀，不依賴於溫度，氣體成分，濕度或壓力。

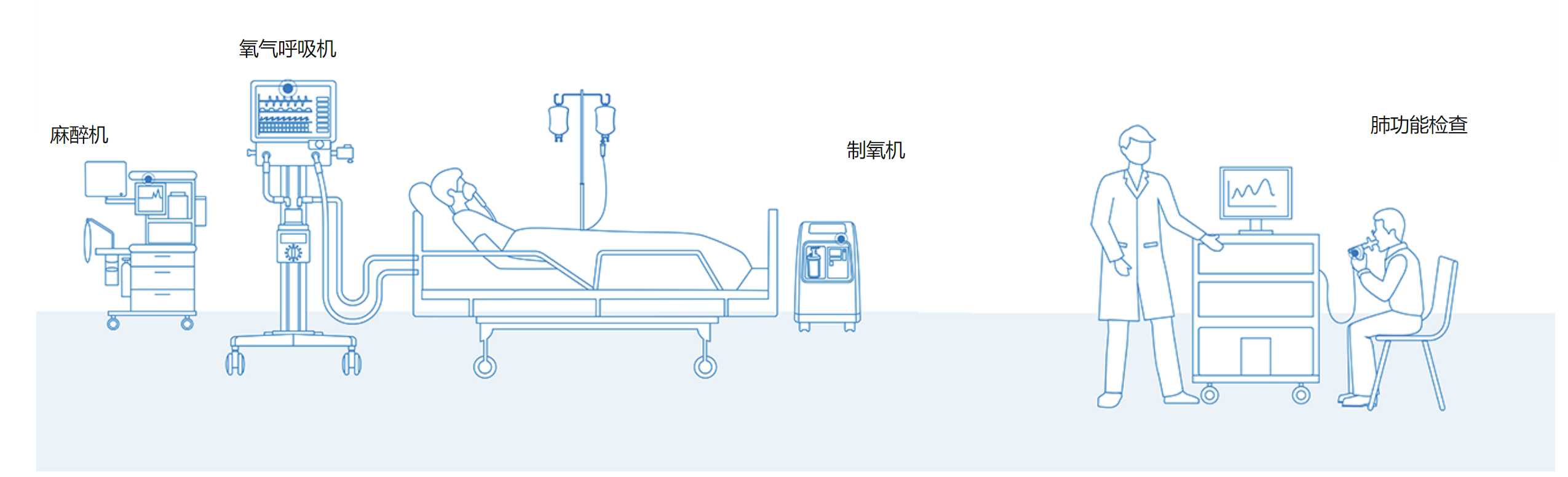

►場景應用圖
►產品實體圖

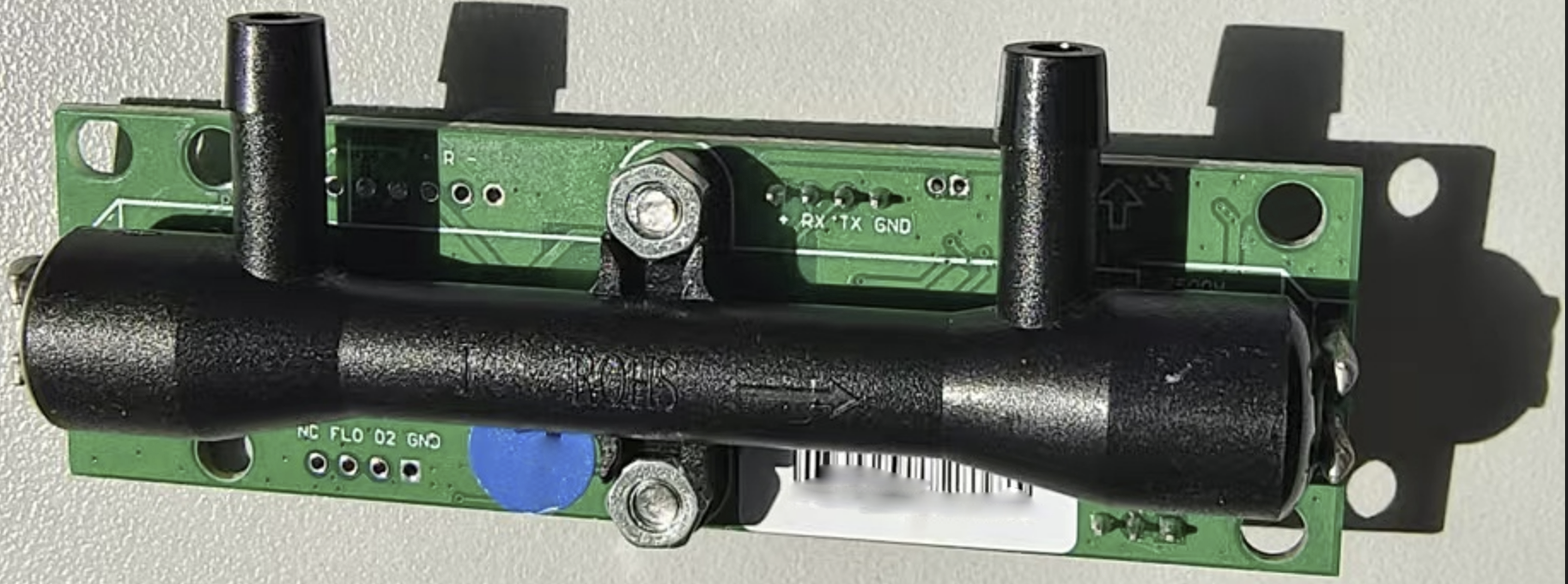

►展示板照片
►方案方塊圖
►應用場景示意圖
►核心技術優勢
1.使用STM32F030K6T6的主控晶片,價格與性能相互補,ST提供的SDK驅動可快速開發; 2.LDO ME6203國產化的低成本LDO; 3.同時測量氧氣濃度及流量全量程溫度補償滿足CMC、CE、EMC，ROHS認證要求體積小巧、應用更靈活;
►方案規格
檢測原理: 超聲波測量原理 檢測範圍: O2濃度: 0~100%(PSA制氧機O2濃度: 20.5%~95.6%) O2流量: 0~10L/min 檢測精度: O2濃度:±1.5%FS@(5~45)℃ O2流量: ±0.2L/min@(5~45)℃ 解析度: O2濃度:0.1% O2流量: 0.1L/min 響應時間 濃度: ≤1.5s；流量: ≤0.3s 工作條件: -5°C~50℃, 0~95%RH以下(非凝結) 儲存條件: -20°C~60°C, 0~95%RH(非凝結) 工作電壓: DC 4.75V~12.6V 紋波＜50mA 工作電流: 平均工作電流<35mA 信號輸出: UART_TTL(3.3V) 產品尺寸: W80*H22*D25(mm)
