基於Microchip ATMXT2912TD的車載超寬觸摸屏解決方案

關鍵字 :Microchip車載觸摸屏電容觸摸屏車載中控ATMXT2912TD

為了更好的滿足車載用戶界面安全，直觀和易用且更加豐富的娛樂系統的需求，設計一款汽車中控和副駕駛顯示屏整合至超寬螢幕。Microchip推出maxTouch MXT2912TD-UW觸摸屏控制器，以簡化電動汽車(EV),高級駕駛員輔助系統（ADAS）和高檔汽車中常用超寬螢幕的系統開發。這是觸摸屏控制器首款經過車載AEC-Q100認證的單晶片解決方案，支持最大45寸的顯示屏和極寬的寬高比，同時也支持也支持液晶顯示器（LCD）和郵寄發光二級管的(OLED)顯示技術。

MXT2912TD減少了汽車人機接口（HMI）顯示屏內對多個觸摸控制器的要求，而且不受顯示屏解析度的影響，有助於與智慧型手機同樣的用戶體驗。MaxTouch系列固有卓越的信燥比（SNR）特性，即使在潮濕的情況下，也能透過各種蓋板材料和厚度客戶支持多指厚手套和防水觸控。總共通道數162個，pich size 一般設置在6mm 左右。可以支持蓋板厚度為10mm Glass或者5mm 的PMMA。主要是做On-lens 支持DITO/SITO工藝。且自互容一體。

原理介紹：

自容主要是測量信號線本身的電容，優點簡單，計算量小。缺點是：虛擬兩點，速度慢。所以就引入了互容：測量垂直相交的兩根信號之間的電容。優點是真實多點，速度快。缺點是：計算複雜，功耗大，成本高。自互容一體就相互做補償。
開發設計說明：Microchip 有完整的全套開發工具，可以給到客戶，節省客戶的開發周期。

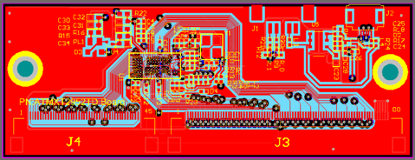

1.FPC設計主要事項：

一般指柔性線路板，是以聚醯亞胺或聚酯薄膜為基材製成的一種具有高度可靠性，絕佳的可撓性印刷電路板，具有配線密度高、重量輕、厚度薄的特點！。
