NCP12700 是一款固定頻率、峰值電流模式 PWM 控制器,具有實施單端功率轉換器拓撲結構所需的所有功能。該器件具有高電壓啟動特性,能夠在很寬的輸入範圍內運行 (9 – 120/200 V MSOP10/WQFN10) 並提供至少 20 mA 電源,在啟動期間為 VCC 提供臨時偏置。該控制器提供可調節軟啟動、輸入電壓 UVLO 保護以及可調節的過功率保護電路,會在輸入電壓提高時限制電路的總功率能力,簡化系統散熱設計。UVLO 還具有一個關斷比較器,允許外部型號禁用開關,將控制器帶入低靜止狀態
►場景應用圖
►產品實體圖
►展示板照片
►方案方塊圖
►空載功耗

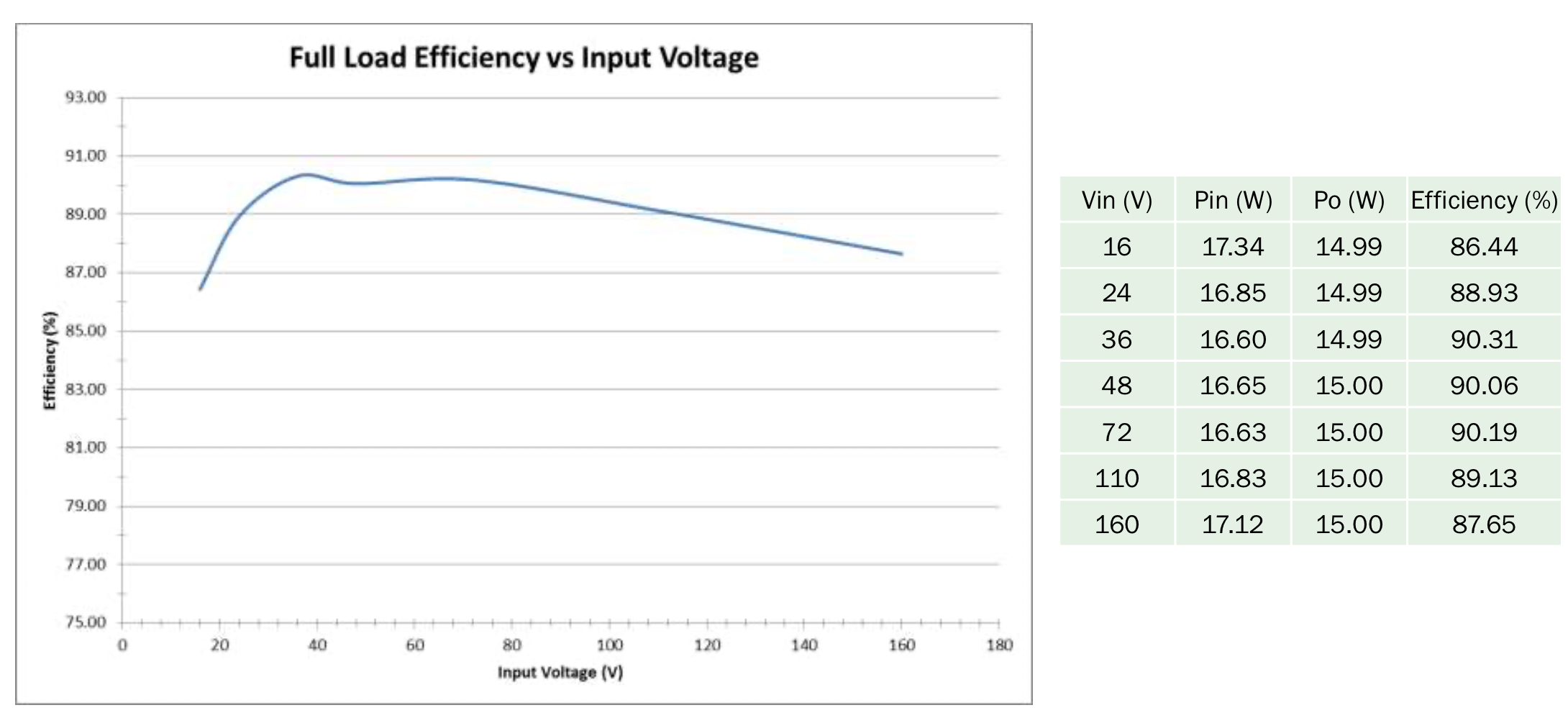

►滿載效率曲線

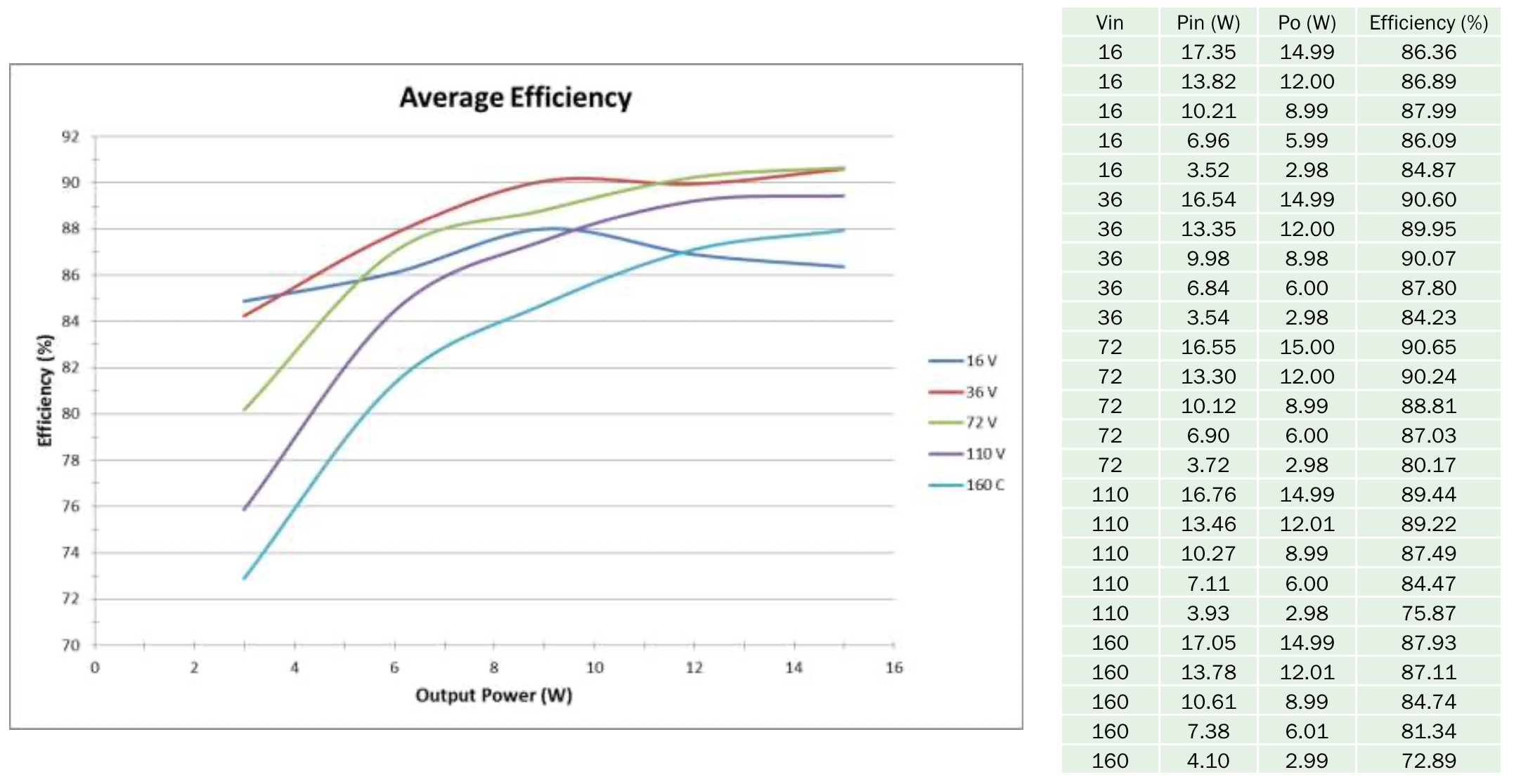

►平均效率曲線
►輸入輸出基本特性
►電路圖
►核心技術優勢
NCP12700支持寬輸入的電壓工作(9VDC--200VDC) NCP12700具有15MA很低的開機調節電流 NCP12700 是定頻的電流模式的控制器,可以實現DCM/CCM的Flyback和Forward NCP12700有很強的驅動能力1A/2.8A NCP12700具有可控制的UVLO保護 NCP12700的工作頻率可以支持 100KHZ--1MHZ NCP12700具有TSD/OTP/OVP/OPP保護能力
►方案規格
輸入電壓 16--160VDC ,10:1 寬壓輸入 輸出電壓 12V 輸出電流 1.3A 輸出功率 15W 系統滿載效率 大於86% 尺寸 2〞x 1〞國際標準尺寸 認證 醫療認證IEC60601-1 (2×MOPP) 漏電流 超低病患泄漏電流 < 5μA 絕緣電壓 4KVAC輸入/輸出隔離 工作溫度 -40 ~ +90℃ 超寬溫 保護功能 短路、過負載、輸入過低保護 質保 3年保固
