一、 前言
在IOT的應用之中最常見的是資料收集,如溫濕度資料收集,或是空氣品質監測等。但是其實資產管理也是一個大宗,常用於貨櫃管理或者是動物管理如牛隻等。在這樣的應用中,就需要GPS來作為定位的輔助。
今天介紹的S76G是由AcSIP提供的LoRa開發版一個SIP封裝的模組,裡面除了一顆ST的MCU(STM32L073xZ)當作處理的和核心。LoRa當作低功耗長距離的資料傳輸技術之外,還有一顆Sony的GPS當作定位的輔助,可以完美的應用在資產管理。如同AcSip其他的模組一樣,他將複雜的部分(Mathing與MCU夠過SPI與Semtech LoRa溝通)已經處理完畢。使用者只需要透過UART介面下AT指令即可以使用,不僅加快產品開發的時程更讓LoRa的技術可以快速的推廣。
二、產品介紹
GPS特點:
GPS運作流程圖:
線路圖一:S76G Breakout Schematic
腳位定義圖一:Breakout Pin Definition
腳位定義圖二:Breakout Pin Definition
零件位置圖:Component Location
尺寸圖:Mechanical Drawings
三、功能介紹
3-1 開發版只要使用USB接到電腦及安裝區定即可使用
3-2 可以在裝置管理員看到COM號碼,並且使用Terminal連接,設定成功之後,按下開發版的Reset按鈕,即可看到起始畫面
3-3 每次重新燒錄軟件時,需要先做以下三個指令
3-4 修改設定後記得要下Save的指令才會儲存
3-5 查詢軟件版本與硬件版本
3-6 設定指令一:設定所有跳頻的頻道資料(詳細設定請參考附件檔案)
3-7 設定指令二:跳頻頻道開啟與LoRaWAN Node端的相關設定(詳細設定請參考附件檔案)
3-8 設定指令三:GPS的相關設定(詳細設定請參考附件檔案)
3-9 設定驗證與執行:可以驗證指令設定是否成功與可以開始跟Server連線(詳細使用方法請參考附件檔案)
在IOT的應用之中最常見的是資料收集,如溫濕度資料收集,或是空氣品質監測等。但是其實資產管理也是一個大宗,常用於貨櫃管理或者是動物管理如牛隻等。在這樣的應用中,就需要GPS來作為定位的輔助。
今天介紹的S76G是由AcSIP提供的LoRa開發版一個SIP封裝的模組,裡面除了一顆ST的MCU(STM32L073xZ)當作處理的和核心。LoRa當作低功耗長距離的資料傳輸技術之外,還有一顆Sony的GPS當作定位的輔助,可以完美的應用在資產管理。如同AcSip其他的模組一樣,他將複雜的部分(Mathing與MCU夠過SPI與Semtech LoRa溝通)已經處理完畢。使用者只需要透過UART介面下AT指令即可以使用,不僅加快產品開發的時程更讓LoRa的技術可以快速的推廣。
二、產品介紹
GPS特點:
GPS運作流程圖:
線路圖一:S76G Breakout Schematic
腳位定義圖一:Breakout Pin Definition
腳位定義圖二:Breakout Pin Definition
零件位置圖:Component Location
尺寸圖:Mechanical Drawings
三、功能介紹
3-1 開發版只要使用USB接到電腦及安裝區定即可使用
3-2 可以在裝置管理員看到COM號碼,並且使用Terminal連接,設定成功之後,按下開發版的Reset按鈕,即可看到起始畫面
3-3 每次重新燒錄軟件時,需要先做以下三個指令
3-4 修改設定後記得要下Save的指令才會儲存
3-5 查詢軟件版本與硬件版本
3-6 設定指令一:設定所有跳頻的頻道資料(詳細設定請參考附件檔案)
3-7 設定指令二:跳頻頻道開啟與LoRaWAN Node端的相關設定(詳細設定請參考附件檔案)
3-8 設定指令三:GPS的相關設定(詳細設定請參考附件檔案)
3-9 設定驗證與執行:可以驗證指令設定是否成功與可以開始跟Server連線(詳細使用方法請參考附件檔案)
►場景應用圖
►產品實體圖

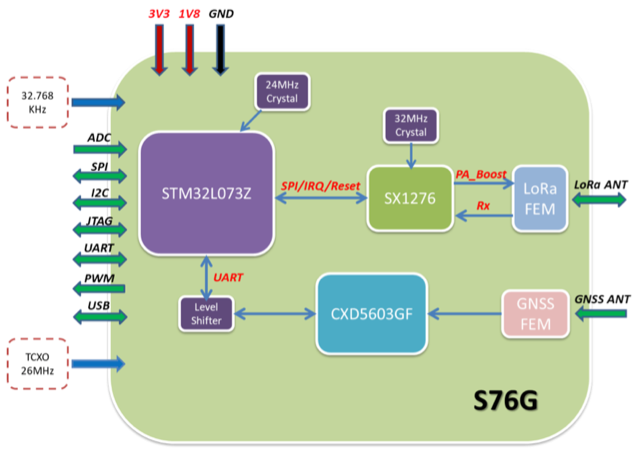

►方案方塊圖
►核心技術優勢
LoRa無線傳輸端 : 使用協力廠商所製造之 S76G 模組,內涵STM32MCU與Sony GPS,其通訊介面為UART,所以只要使用AT command就可以傳送資料。
►方案規格
~~~ LoRa ~~~ ◎ 型號: S76G ◎ 使用芯片 : SEMTECH LoRa SX1276 + ST STM32L073 + Sony CXD5603GF ◎ 頻率 : 863-870, 902-928MHz ◎ 傳輸介面 : UART ◎ UART波特率 : 38400/115200bps ◎ 工作電壓 : 2.4V〜3.3V ◎ 電流消耗 : 接收:22.5 mA,發射:134 mA,睡眠:5uA ◎ 輸出功率 : +20dBm ◎ 資料速率:146 ~ 37500bps ◎ 接收靈敏度 : 109 ~ -137dBm ◎ 工作溫度 : -25°C~85°C ◎ 尺寸 :13毫米x 11毫米x 1.55毫米
