STEVAL-ISV012V1板基於SPV1040太陽能升壓轉換器和L6924D單節鋰離子電池充電器。SPV1040器件是一款高效率,低功耗,低電壓,單片升壓型轉換器,輸入電壓範圍為0.3 V至5.5 V,能夠最大化甚至單個太陽能電池(或燃料電池)產生的能量,低輸入電壓處理能力非常重要。由於嵌入式MPPT算法,即使在不同的環境條件下(例如輻照,污垢,溫度),SPV1040在從電池收集的功率和傳輸到輸出方面提供最大效率。如果達到最大電流閾值(最高2 A)或超過最大溫度限制(最高155°C),SPV1040可通過停止PWM開關來保護自身和其他應用設備。
L6924D器件是一款全單片電池充電器,專用於單節鋰離子/鋰離子聚合物電池組。它是空間受限應用的理想解決方案,如PDA,手持設備,手機和數碼相機。L6924D通常用作線性充電器。當從諸如太陽能電池板的限流適配器供電時,該裝置還可以在“準脈衝”充電器模式下工作。要在這種情況下工作,器件的充電電流應設置為高於太陽能電池板最大峰值電流的水平。由於L6924D的最小輸入電壓非常低(低至2.5 V),在快速充電階段,太陽能電池板的輸出電壓下降到電池電壓加上充電器功率MOSFET兩端的壓降。
準脈衝充電模式的主要優點是它具有線性方法的簡單性,其中功耗顯著降低,從而最大化太陽能電池板的充電速率。具有嵌入式(MPPT)和準脈衝充電模式的鋰離子電池太陽能充電器在系統效率方面是“同類最佳”,允許電池充電,同時最大化可用的太陽能電池板功率。在STEVAL-ISV012V1演示板中,L6924D由SPV1040的輸出級供電,由400 mW的PV面板供電。
►場景應用圖
►產品實體圖

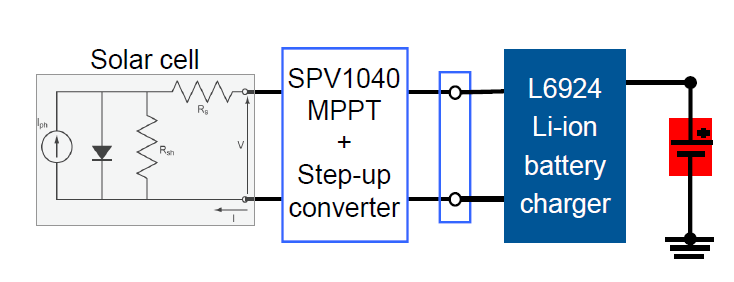

►方案方塊圖
►核心技術優勢
快速充電 過流和過溫保護 輸入反極性保護 通過SPV1040和PV panel之間的阻抗匹配實現最大化的能量傳輸 效率高達95% 優化電池充電配置 高效單片升壓DC-DC轉換器 專有的Perturb和觀察嵌入式MPPT算法 非常低的輸入電壓(低至0.3 V)
►方案規格
SPV1040:具有嵌入式最大功率點跟踪(MPPT)的太陽能升壓轉換器 專有的“擾動和觀察”MPPT算法 效率高達95% 極低的輸入電壓(低至0.3 V) 輸入反極性保護 熱關閉 過流保護 啟用引腳 L6924D:完全集成的線性充電器解決方案,具有功率MOSFET,反向阻斷二極管和電池熱控制 1%電池電壓調節精度 高達1 A的充電電流,精度為7% 用於輸出電流控制的閉環熱調節保護 電池漏電流低 嵌入式準脈衝充電模式可最大化太陽能電池板的充電速率 可選4.1 V和4.2 V輸出電壓 JEITA符合外部電路 可編程充電,快速充電(最高1 A),預充電,終止電流,預充電模式電壓閾值,充電定時器 多功能引腳,用於靈活的充電過程終止 狀態輸出用於驅動LED或主機處理器接口 電池缺失檢測 NTC或PTC熱敏電阻接口,用於電池溫度監控和保護 符合RoHS標準
