NCL30060是一款開關電源控制器,用於中低功率單級功率因數(PF)校正的LED驅動器。它採用恆定導通時間控制法,確保在寬範圍的輸入電壓和輸出功率 提供接近1的功率因數。它可用於隔離型反激及降壓拓撲結構,該器件提供一系列強固的保護特性,以確保在故障條件下安全運行。該方案為40V/1.5A恆流輸出,寬電壓範圍輸入功率因數校正電源,適用於需要高功率因數的低功率LED驅動應用,可提供低成本的具有競爭力的解決方案。

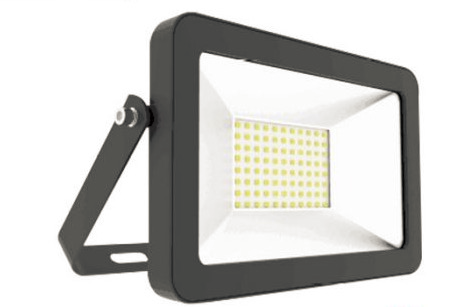

►場景應用圖

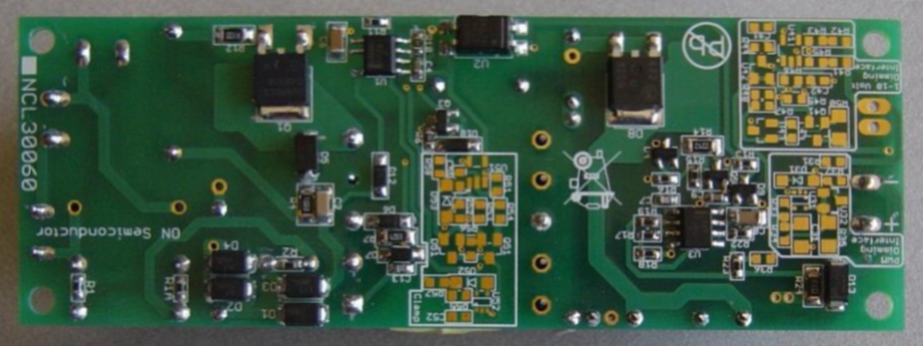

►展示板照片
►方案方塊圖
►核心技術優勢
1 該方案覆蓋30W到60W的中低功率LED驅動的應用 2 隔離式,燈具易於通過安規認證 3 單級PFC,電路簡單,成本低 4 無頻閃,流過LED電流紋波小於1% 5 高效率,採用最低壓差的後級恆流控制,達到最高的效率
►方案規格
1.輸出功率:最大40 V / 1.5A 2.輸入電壓範圍:90~264Vac 3. 功率因數:PF> 0.9 4. 諧波:符合EN61000-3-2和JEITA-MITI Class-C 5. EMI:根據EN55022 class-B
