HVLED001A是一款增強型峰值電流模式控制器,能夠控制輸出功率高達150 W的LED驅動器中的高功率因數(HPF)反激或降壓 - 升壓拓撲。其他拓撲結構,如降壓,升壓和SEPIC,可以也可以實施。
ST的創新高壓技術允許將HVLED001A器件直接連接到輸入電壓,以啟動器件並監控輸入電壓,而無需外部元件。
該器件嵌入了先進的功能,可以使用減少數量的主要無源元件精確可靠地控制輸出電壓或輸出電流。啟動和輕載條件由專用操作方案管理,以提高最終應用中輸出變量的調節質量。可以有效地控制開路,輸出短路,輸入過壓/欠壓等電路故障,如主開關的開環和過電流等異常情況。內置智能自動恢復計時器(ART)功能,可確保自動應用程序恢復,而不會降低可靠性。

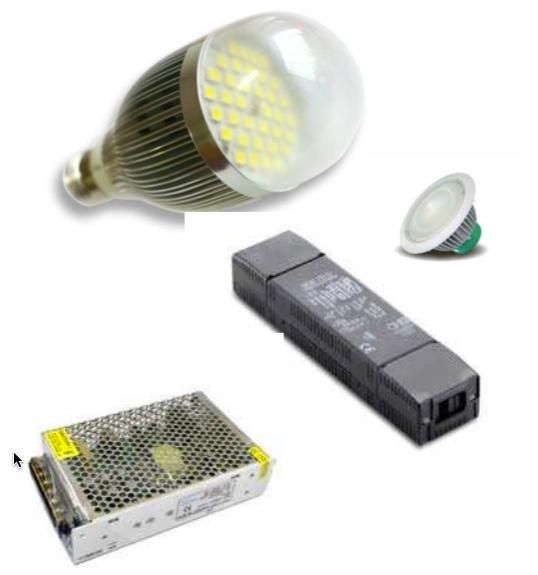

►場景應用圖

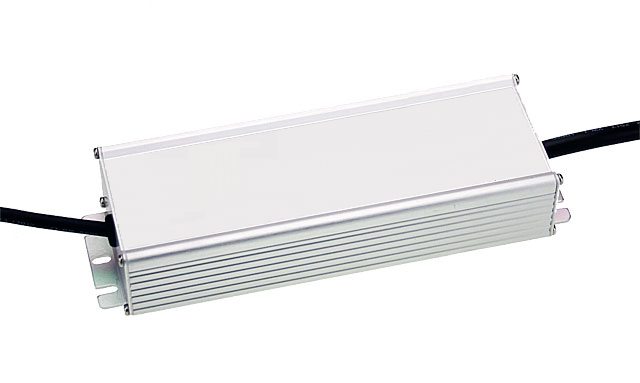

►產品實體圖

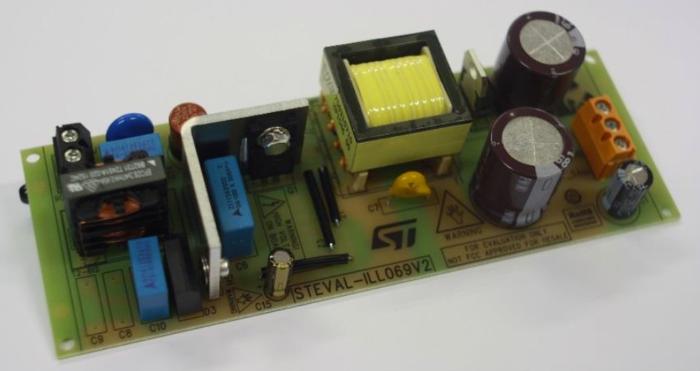

►展示板照片

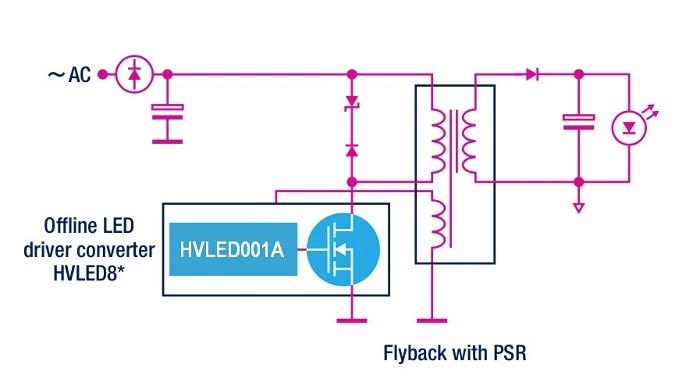

►方案方塊圖
►核心技術優勢
1. 準諧振(QR)拓撲 2. 800V高壓啟動 3. 超低啟動和靜態電流 4. 初級側定電壓調節(PSR Mode) 5. HV pin 測量輸入電壓和檢測輸入過壓
►方案規格
1. 功率因數高,THD低 2. 可編程的最小關閉時間 3. 0-10 PWM調光 4. 內置智能自動恢復計時器(ART)功能,可確保自動應用程序恢復,而不會降低可靠性
