友尚集團推出基於ON Semiconductor NCP12700 的15W LED照明驅動電源方案; 此方案採用隔離式返馳式 DC/DC 轉換器，擁有電路成熟、簡單、高可靠度、最少元件、最低成本等特性。
NCP12700 是一款高性能、高集成度器件，針對需要超低待機功耗、寬輸入電壓範圍的車用應用進行了優化。NCP12700 經優化，適用於需要超低待機功耗和全面保護的隔離型DC-DC電源。該器件配合次級側431控制器及光耦合器，可提供精確的輸出電壓控制。
NCP12700通過其 VIN 引腳集成了高電壓啟動功能 (120V for MSOP10/ 200V for WQFN10) ，可免除外部啟動電阻器並降低待機功耗。NCP12700 同時提供了VCC OVP功能，提高了 NCP12700 在光耦合發生異常開路時之安全性保護。 NCP12700亦提供了多種系統保護功能，如可編程外部 OTP/OVP、逐週期初級電流限制 (0.495V)、短路保護電流限制 (0.625V)。該器件有 MSOP-10及 WQFN10兩種封裝。

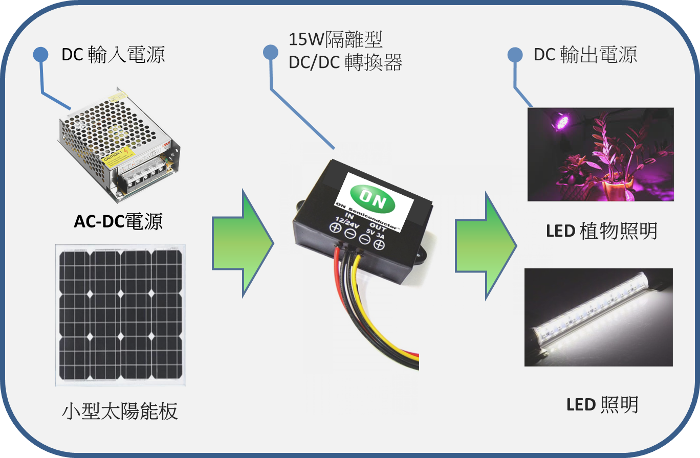

►場景應用圖
►展示板照片
►方案方塊圖
►核心技術優勢
使用ON NCP12700超寬工作輸入電壓的電流模式PWM IC開發的15W隔離型電源轉換器(定電壓輸出模式) 是專為LED 照明驅動設計的最佳電源解決方案。 1.將輸入9V~ 36V DC電源轉換成輸出12V/1.25A (15W)。 2.支持空載Skip Cycle Mode , 實現低待機功耗操作 3.具有過電流 , 過溫度及各項保護功能 4.獨特的斜率補償機制 ( PWM comparator ; Current Limit comparator) 5.較低的逐週期初級電流限制準位 (0.495V), 可以獲取較小的功率損耗於電流偵測電阻; 若改使用初級側C.T (Current Transformer)做偵測時, 損失將被大幅度削減。
►方案規格
◎ 寬工作輸入電壓範圍介於9V~120V (MSOP10封裝) ◎ 啟動Regulator 的電流高達 15 mA ◎ 可規劃OPP ( Over-Power Protection ) 保護 ◎ 內建斜率補償，非常適合於返馳式 DC/DC 轉換器 ◎ 專屬故障輸入腳位 : 供給OTP (Over Temperature Protection) , 輸出OVP (Output Over Voltage Protection) 保護 , NTC兼容 ◎ 1 A / 2.8 A Source / Sink 閘極驅動器 ◎ 可規劃軟性啟動時間 ◎ 過載保護 (Over-Load Protection) 計時器30 ms 及 1 秒鐘 Auto-recovery期間
