該設計採用了NCP1361 PWM IC、NCP4305同步整流和具有CC/CV控制的NCP437 1 QC3.0識別晶片，該設計支援高通QC2.0和QC3.0快速充電器。NCP4371是一個USB二次側快速充電控制器，支持高通快速充電QC3.0高電壓，專用充電埠（HVDCP）A類和B類規範。NCP4371允許選擇AC-DC USB的輸出電壓。
基於來自可擕式設備（PD）的命令的適配器動力的選擇更高的充電電壓將降低充電，給定功率電平的電流導致IR降低提高了系統效率。QC3.0的另一個優點是減少了由於電池充電時間和PD系統成本降低選擇最佳充電電壓的能力。USB匯流排電壓可以從3.6 V到20 V的分級階梯根據負載需求控制輸出。輸出電流限制不超過最大允許功率水準。
►場景應用圖

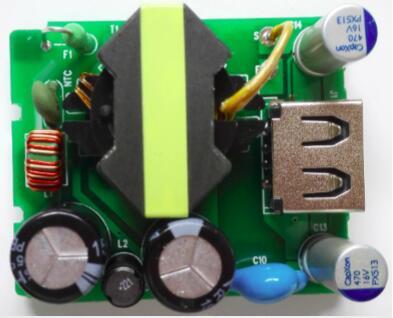

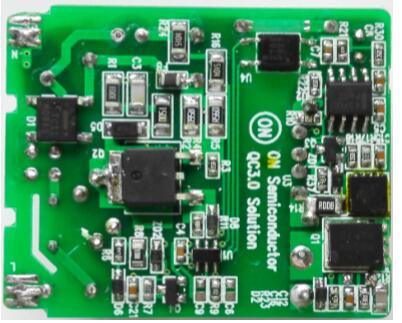

►展示板照片

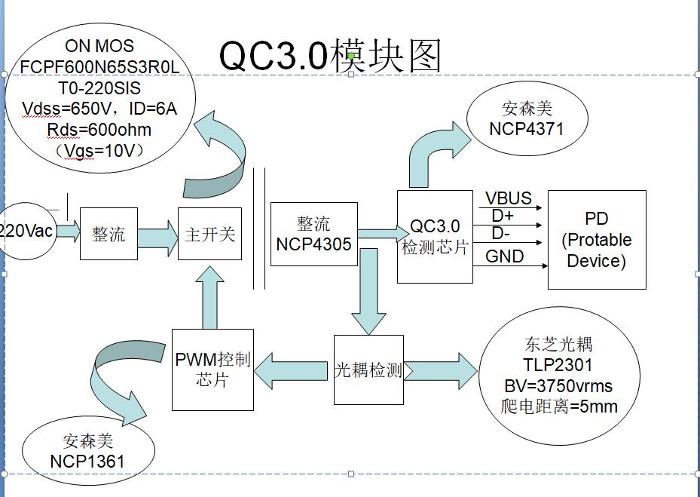

►方案方塊圖
►核心技術優勢
1、 支持高通QC3.0 HVDCP A/B類 2、 輸出5V/2.5A, 9V/2A and 12V/1.5A 3、 高效率二次同步整流控制 4、 具有穀值切換的准諧振電流模式控制
►方案規格
1、5V輸出時候空載功耗<75mW 2、在90Vac輸入的時候啟動10M啟動電阻，啟動時間<1.5S 3、支援USB輸出電容器放電功能 4、平滑輸出電壓轉換 5、支援外部2200μF容性負載啟動 6、寬工作電壓輸入範圍：2.2V至28V
