Richtek RTQ2115A USB 充電埠控制器是一款帶有電流感測輸出的 USB 充電埠控制器和電源開關。該晶片符合USB2.0規範和AEC-Q100標準，是一款集成了降壓型開關電源和 USB資料保護功能的汽車級晶片。支援所有符合BC1.2(電池充電規範修訂1.2)的下行負載充電，同時也支援目前大多數已知的USB充電器規範。考慮到實際應用過程中的線路損耗，在晶片外部設計了一個電流取樣電阻，該電阻可以對充電電流進行即時採樣，從而實現對線路損耗的補償功能。RTQ2115A 自帶的高效降壓型開關電源(Switched Mode Power Supply，SMPS) 可對外提供5V±1% ，最高可達3A的充電電流。它的輸入電壓範圍從3V~36V,並且暫態可以承受42V的過電壓衝擊。RTQ2115A 目前採用WQFN-32L 5x5的封裝方式，已經通過汽車AEC-Q-100的認證，使用的環境溫度範圍從-40℃ ~125℃。
►場景應用圖

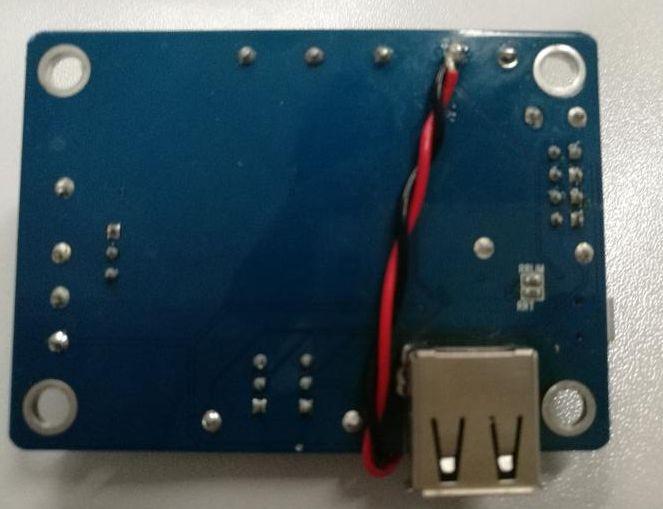

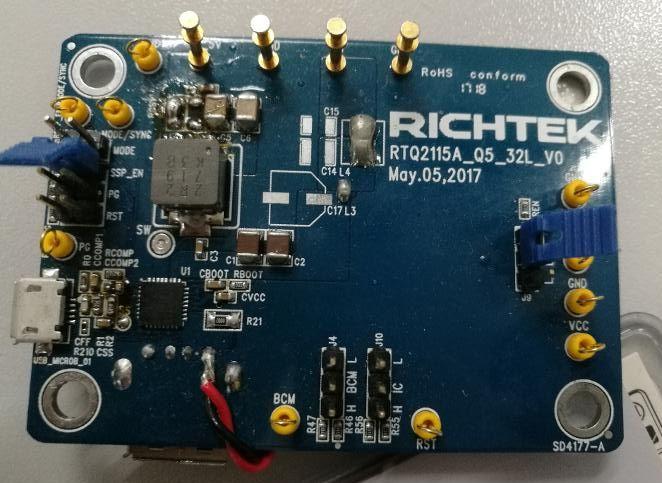

►展示板照片

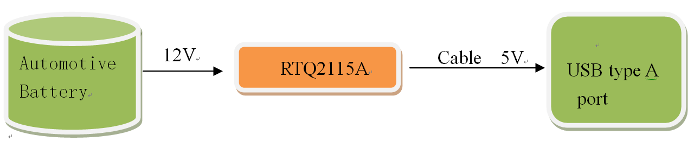

►方案方塊圖
►核心技術優勢
Supported Protocols for Fast Charging： 1. BC1.2_Standard Downstream Port(SDP) 2. BC1.2_Charging Downstream Port(CDP) 3. BC1.2_Dedicated Charging Port (DCP), D+/D– Shorted Mode per YD/T 1591-2009 4. Apple Divider 3 Mode 5. Samsung DCP 1.2V Short Mode
►方案規格
1. Protocol Detection:Apple Divider 3, BC1.2(SDP/CDP/DCP), Samsung 1.2V 2. input voltage range: 3V ~ 36V (Worst Cold Crank Support) 3. Output Current:3A 4. Quiescent Current (no switching):<200uA 5. Switching Frequency:RT = SYNC = 0.3MHz ~ 2.1MHz 6. Minimum On/Off Time:60ns/65ns (typ.)
