該方案詳細介紹了一款3.3KW On Board Charger 電源解決方案，結合了ON FAN9672 的 雙通道交錯式CCM 升壓 PFC控制晶片和FAN7688帶有同步整流器控制的先進次級端 LLC 諧振轉換器控制器。FAN9672 集成實施前沿、平均電流模式、升壓型功率因數校正的電路，還具備創新的通道管理功能，可根據 CM 引腳電壓順暢地載入/卸載從通道的功率大小，從而提高了 PFC 轉換器的負載瞬態回應,FAN7688 是一款先進的脈衝頻率調製 (PFM) 控制器，用於提供業界最佳隔離 DC/DC 轉換器效率，包含同步整流功能 (SR) 的 LLC 諧振轉換器。它採用基於電荷控制的電流模式控制技術，其中振盪器的三角波形與集成式開關電流資訊結合，確定開關頻率。這會提供更佳的功率級控制到輸出傳輸功能，能夠簡化反饋回路設計，同時允許真實的輸入功率限制特性。不管負載條件如何，閉環軟啟動功能都有助於防止誤差放大器飽和並且允許輸出電壓的單調上升。雙邊緣跟蹤自我調整死區時間控制能夠最小化體二極體導通時間，因此能夠最大程度地提高效率。整體方案PF>0.99，Eff.>95，滿足整車廠對OBC的相關技術要求。

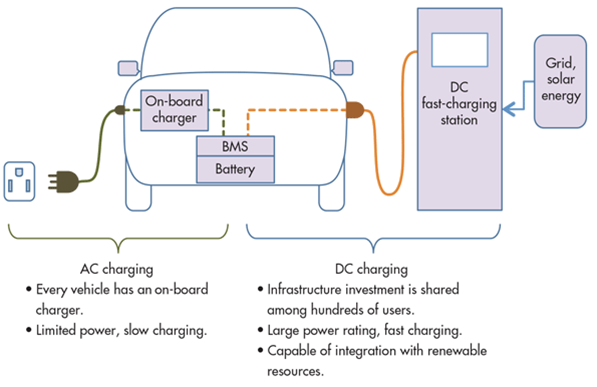

►場景應用圖

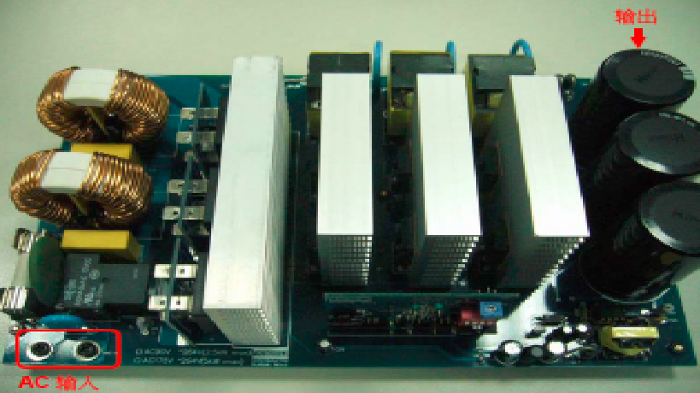

►產品實體圖

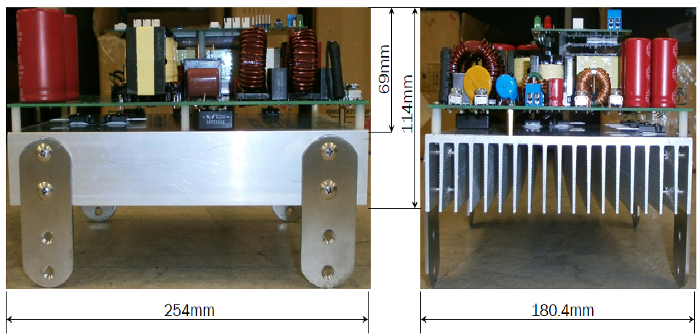

►展示板照片

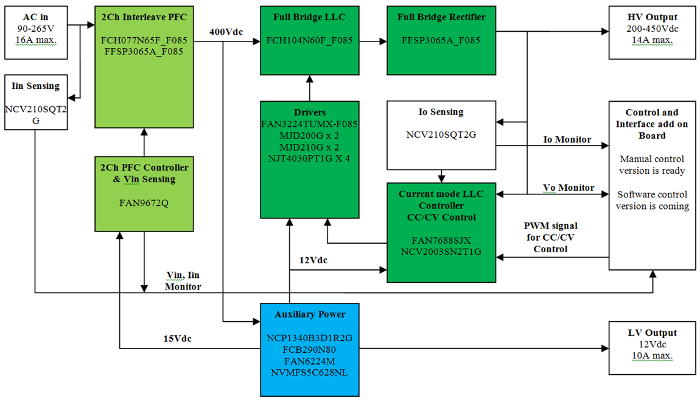

►方案方塊圖
►核心技術優勢
Input: 90~265V交流電壓 Output: 200~450V直流電壓/0~14A電流 PF>0.99，Eff.>95
►方案規格
1. 具有同步整流器控制功能的 LLC 諧振轉換器次級端 PFM 控制器 2. 電荷電流控制，實現更佳的瞬態回應和輕鬆的反饋回路設計 3. 具有雙邊緣跟蹤功能的自我調整同步整流控制 4. 較寬的工作頻率（39 kHz 至 690 kHz） 5. 提高輕載效率的綠色功能- 輕負載條件下的對稱 PWM 控制，能夠限制開關頻率，同時減少開關損耗- 在輕載條件下禁用 E353SR 6. 具有自啟動功能的保護功能 - 過流保護 (OCP)- 輸出短路保護 (OSP)- 通過補償削減（頻移）防止非零電壓開關 (NZS)- 通過補償削減（頻移）進行功率限制- 具有可程式設計關斷延遲時間的超載保護 (OLP)- 過溫保護(OTP) 7. 初級端開關和次級端同步整流器的可程式設計死區時間 8. 較寬的工作溫度範圍（-40°C 至 +125°C）
