隨著LED亮度提高與單價下降的趨勢, LED照明的市場大幅成長, 而其動力核心:驅動電源的市場也日益茁壯。LED照明電源除了對輸入總諧波失真率(THD)日益嚴格的要求, 以及基於對高效率節能的持續提高, 同時增加了對遠端遙控調光的需求。 因應最新的LED照明電源規格, 電源架構變得越來越複雜, 高集成控制IC乃是針對此一難題的一個解決方案, 利用高集成控制IC可以大幅減少週邊零件, 並有效解決在不同的輸入與負載等複雜工作狀態下對效率, PF值與THD值的要求, 進而達成高效率與高可靠度的目標。此方案使用ON Semi NCL30030為主要晶片, ON長期聚焦於LED照明電源, 不但有完整的解決方案, 同時提供開發人員方案評估板, 使電源工程師能快速孰悉此套方案。
本方案採用準諧振雙晶反激式拓墣 (Quasi-Resonant Dual Flyback Topology簡稱 QR Flyback) , QR Flyback有低電壓切換的特點, 可大幅降低切換損失, 並同時降低EMI; 此外並加入臨界傳導模式 (Critical Condition Mode簡稱CRM) 功率因數校正 (Power Factor Correction簡稱PFC), 以獨特的方法同時改善總諧波失真率(THD)與功因數(Power Factor), 整體效率因此大幅提高。QR Flyback因為工作在變頻模式, 導致設計參數的諸多不確定性, NCL30030以獨創的谷底鎖定 (Valley Lockout)方式消除頻率跳動, 確保在不同的負載下都能做到谷底切換, 從而確保了系統的穩定性。
►場景應用圖

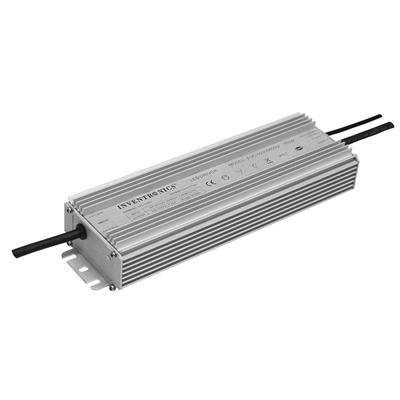

►產品實體圖

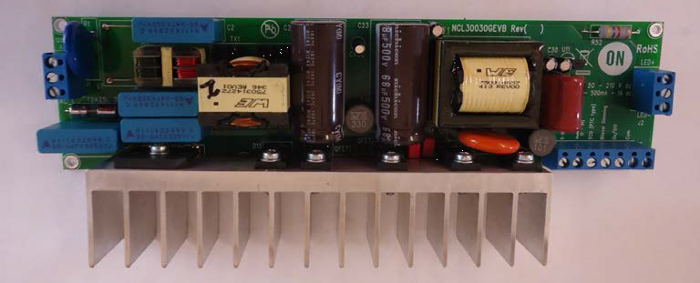

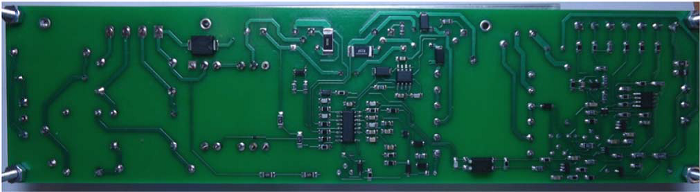

►展示板照片

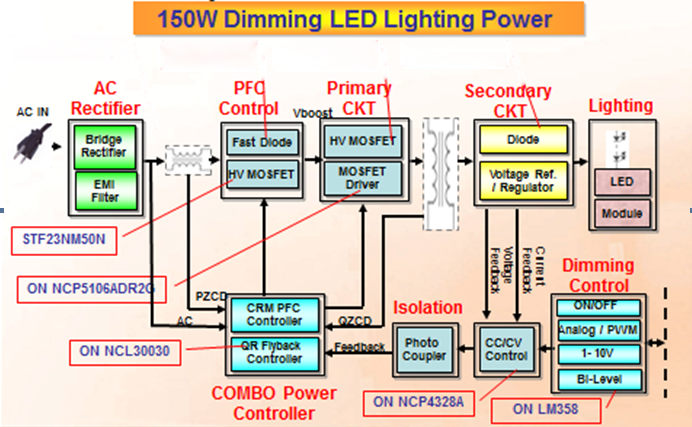

►方案方塊圖
►核心技術優勢
1. 臨界傳導模式 (Critical Condition Mode簡稱CRM) 功率因數校正 (Power Factor Correction簡稱PFC) 2. 準諧振雙晶反激式拓墣 (Quasi-Resonant Dual Flyback Topology簡稱 QR Flyback) 3. 高壓啟動 4. 斷電偵測 5. 谷底鎖定確保谷底切換無噪音 6. 待機模式降頻 7. 過壓, 過載, 過溫保護
►方案規格
1. Input voltage (Class 2 Input, no ground) : 90 – 305 V ac 2. Line Frequency : 50 Hz/60 Hz 3. Power Factor (Load >50%) : 0.9 Min 4. THD (Load > 20%) : 20% Max 5. Class 1 Output Mains Isolated 6. Output Voltage Range : 60 – 210 V dc 7. Output Current : 700 mA dc +/- 2 % 8. Output Ripple : 50 mA P-P 9. Efficiency : 90 % Typ. 10. Start Up Time : < 500 msec Typ. 11. EMI (conducted) : Class A FCC/CISPR 12. Dimensions : 55 mm X 220 mm X 33mm
