意法半導體 的STNRG011數位電源控制器，簡化與加速了用於TV，LED照明，醫療設備，電信和工業設備的90-300W電源和適配器的開發，滿足當今最嚴格的生態設計標準。STNRG011結合了雙端LLC諧振半橋控制器和多模式功率因數校正（PFC）控制器，由數字內核管理，運行同類最佳的控制算法。利用ST的SMED（狀態機事件驅動）技術和專有模擬硬件的集成數字外設加速了控制迴路性能，實現出色的動態響應。芯片上還提供非易失性存儲器(NVM)，用於存儲應用特定的參數。
STNRG011的數字控制和用戶可編程能力可幫助工程師在整個負載範圍內優化效率和性能，並利用輕載時Duty cycle的Burst模式操作來提高效率。其中2pin的UART / I2C接口使主機系統能夠監視和管理電源。其他集成功能包括LLC和PFC柵極驅動器，高壓（800V）啟動電路和線路感應功能，以進一步簡化設計，提高可靠性和耐用性，並減少解決方案尺寸和BOM。還有一個X電容放電電路，可以簡化符合新的IEC 62368-1視聽和ICT設備安全標準的要求。STNRG011還集成了對LLC和PFC電路的全面保護，包括過壓，過流，欠壓，浪湧，反饋斷開，抗電容保護，欠壓保護和軟啟動。

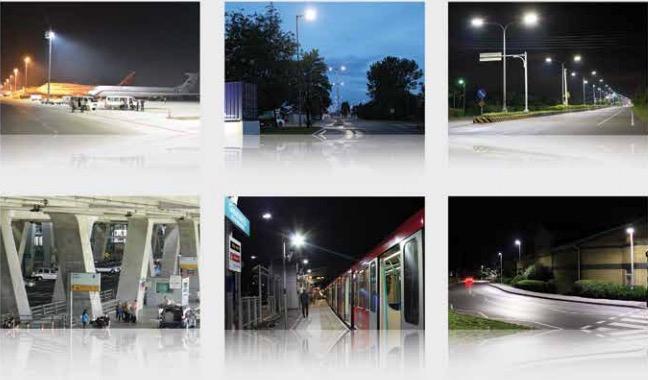

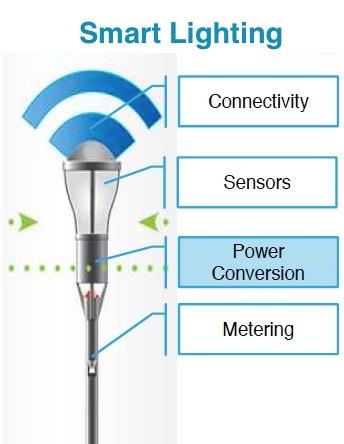

►場景應用圖
►產品實體圖

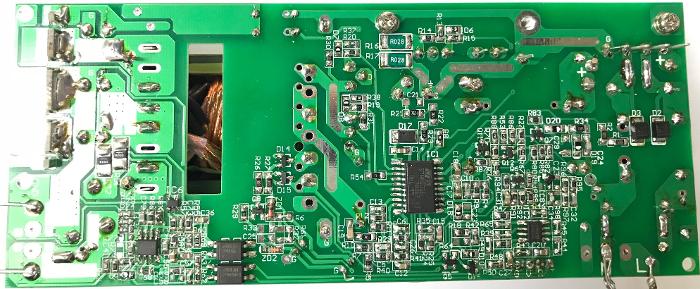

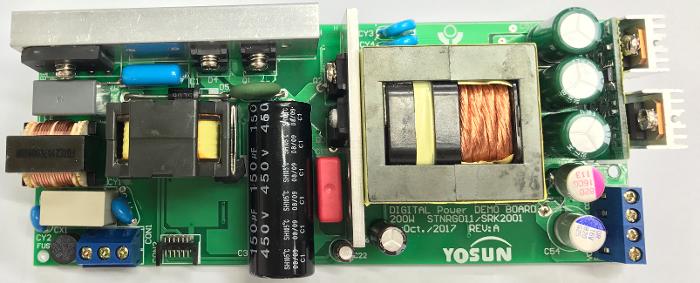

►展示板照片

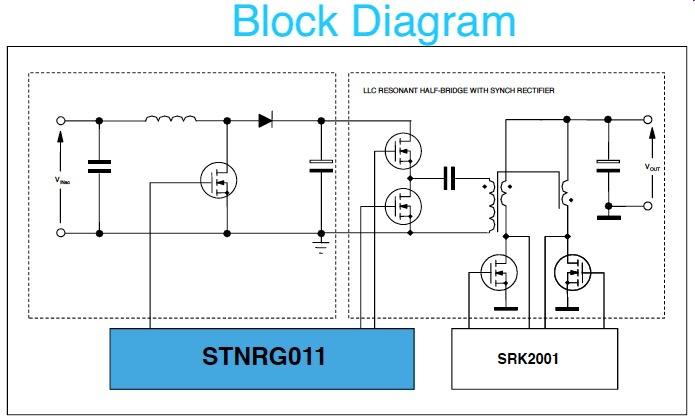

►方案方塊圖
►核心技術優勢
STNRG011的兩級控制： •TM PFC前級處理器&諧振LLC隔離DC / DC轉換器 •集成高壓啟動和線電壓檢測電路 •掉電壓檢測和X電容放電功能 •線電壓欠壓保護 •雷擊檢測 •抗容模保護 STNRG011是一個COMBO數字控制器，包含以下： •帶有ROM存儲器的M8051W內核MCU •4個SMEDs PWM管理 •高壓啟動電路和X電容放電電路 •通訊接口（UART和I2C） •FTP（NVM）存儲器允許更改IC內部參數去滿足不同的應用場合包括在SMPS生產過程中
►方案規格
NVM關鍵參數，下面列舉一些可以通過NVM調整的參數（無需硬體改動） •保護行為（鎖住/自行恢復） •保護級別和時序 •比較器的濾波參數和閥值電壓 •PFC軟啟動 •PFC環路參數 •PFC輕載工作模式 •PFC RECOT參數（動態THD調整） •PFC最大工作頻率 •PFC正常電壓與最小（UVP）和最大（OVP）輸出電壓調整 •LLC死區時間自行調變 •LLC安全啟動和軟啟動參數 •無載/輕載 Burst模式控制
