本方案主要應用于智慧家居燈光智慧調節,該方案採用通過無線模組與手機聯接(本方案採用ZigBee+Wifi Hub)來實現控制多通路LED驅動拓撲結構(R,G,B)
主要框架:Power(AP3983C)+LED Driver(AL1791/93) +Emitter+Wireless. DIODES的AP3983C 內制700V 2A MOSFET高精度原邊回饋控制模式與高效率DCM工作模式相結合電源管理晶片,次級搭配DIODES的高精度PWM調光晶片AL19791/93,支持10K---1% 4K--0.4% 1K--0.1%及寬電壓輸入:6.5V--30V 並帶有各種OVP,OTP,OCP保護與各種可選電流參數。
►場景應用圖

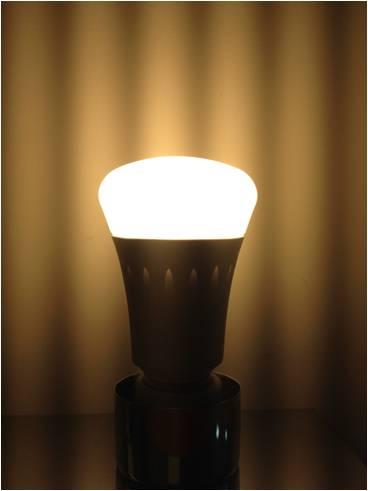

►產品實體圖

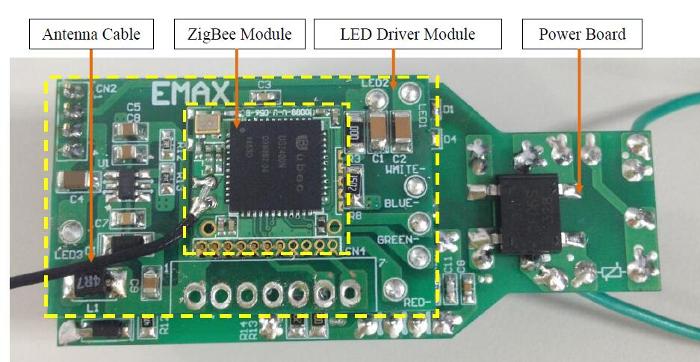

►展示板照片

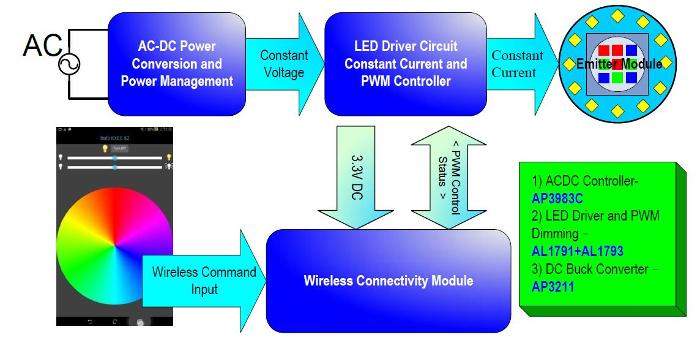

►方案方塊圖

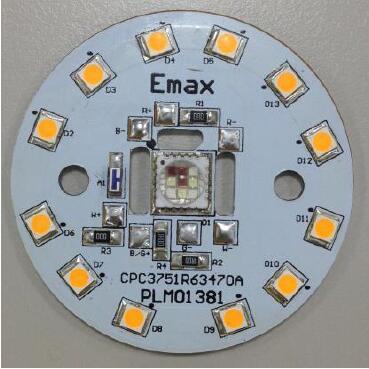

►LED 燈板

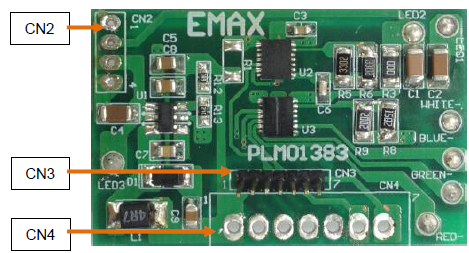

►調光部分DC/DC(正面)

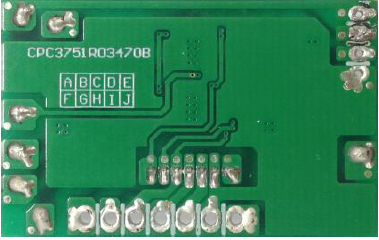

►調光部分DC/DC(反面))
►無線控制部分(正面)

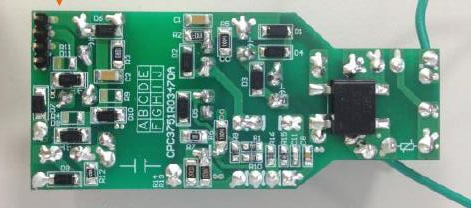

►無線控制部分(反面)
►核心技術優勢
可根據客戶個人喜好調光調色
►方案規格
1. 調光:<5% - 100% dimming range 2. 功因:PF > 0.7 (Energy Star Compliance) 3. 待機功耗:Standby power < 0.5W (Wireless MCU is still in Receive Mode, Light is OFF)
