ST推出L6563H搭配上L6699專為典型的高端便攜式電腦電源適配器量身定制。該結構基於兩階段方法;基於L6563H TM PFC控制器的前端PFC預調節器和使用新型L6699諧振控制器的下游LLC諧振半橋轉換器。由於採用了芯片組,該設計的主要特點是效率非常高,符合能源之星®的資格標準(EPA修訂版2.0 EPS),在輕負載條件下效率也非常高,並且符合新的ErP Lot 6 Tier2要求。空載輸入功耗也非常低,完全在國際規定範圍內。LLC階段的控制器是L6699,集成了創新功能,自我調適死區時間,抗電容模式保護和專有的“安全啟動”程序,以防止啟動時的硬切換。

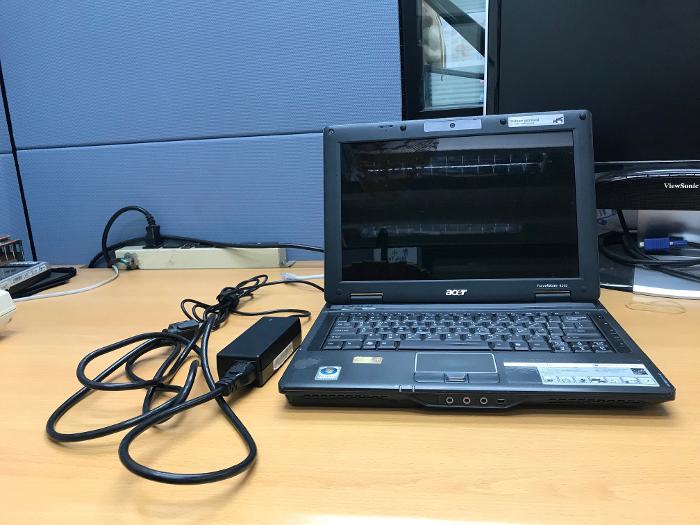

►場景應用圖

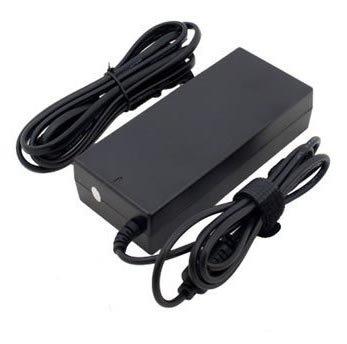

►產品實體圖

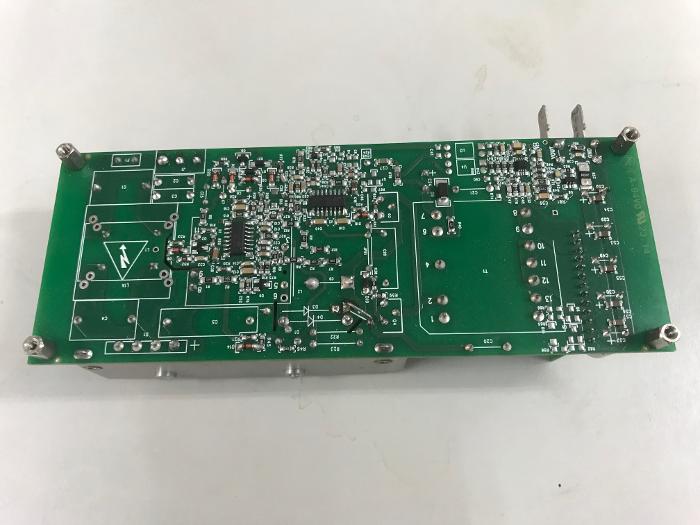

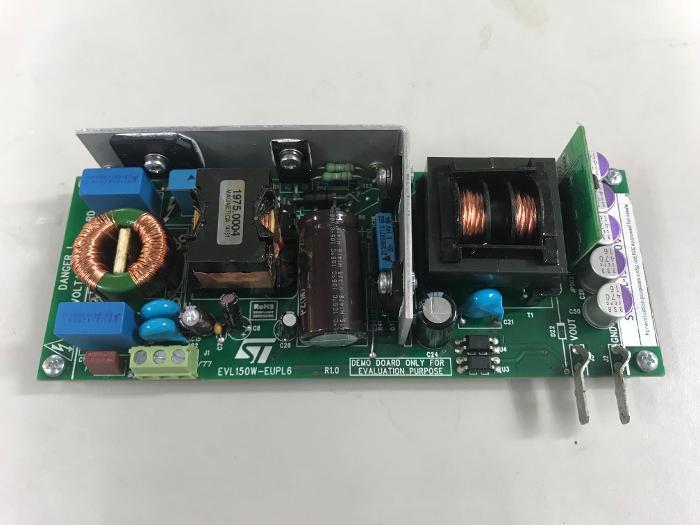

►展示板照片

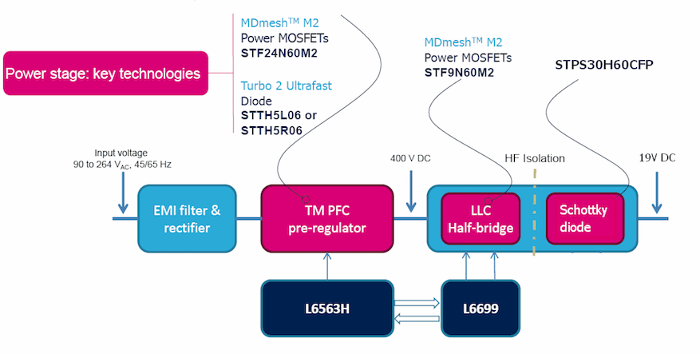

►方案方塊圖
►核心技術優勢
1. Input: 90~264Vac交流電壓 2. Output: 19V/90W直流電壓 3. 符合ErP Lot 6 Tier2要求
►方案規格
1. 內建700V高壓啟動線路 2. 電感飽和保護 3. 低啟動電流(100μA) 4. 精確的可調輸出過壓 5. LLC 死區自我節適 6. 抗電容模式保護和專有的安全啟動程序
