基於ON NCP1340實現高密度45W PD快充方案

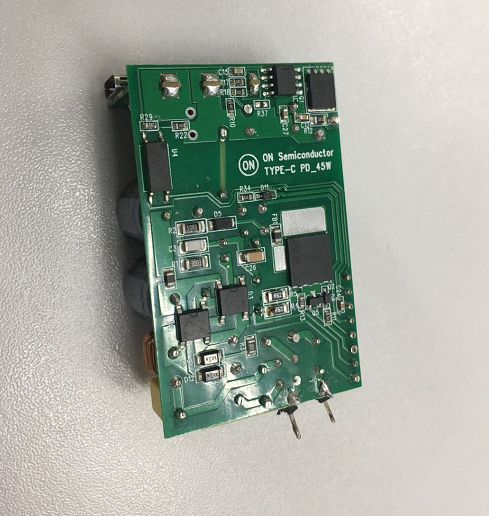

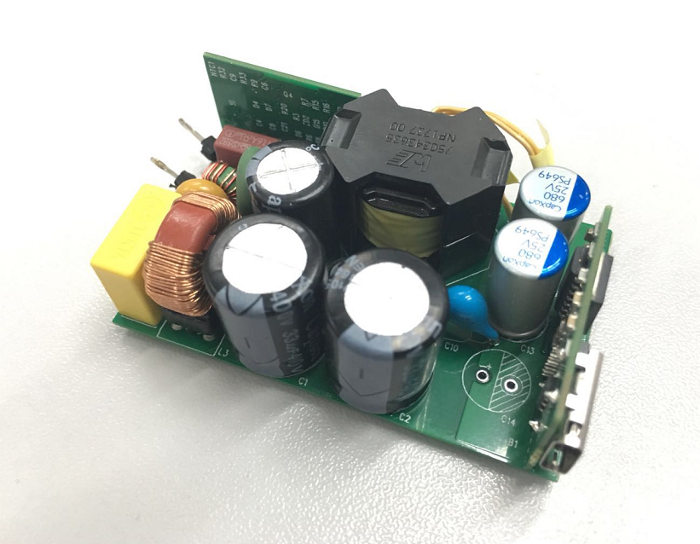

安森美半導體和偉詮共同推出的45W USB PD 3.0電源適配器方案涵蓋5V/3A、9V/3A、12V/3A、15V3A 、20V/2.25A的PD 3.0規格和3.6 V至12 V/3 A的QC 3.0 Class A規格，額定輸出功率45 W，平均能效超過90%，待機功耗低於30 mW，符合最新的能效標準，且占板尺寸僅57mmx36mmx19mm，功率密度達1.15W/cm3，此外，該方案還集成全面的保護機制，包括自我調整的輸出過壓保護、欠壓保護、過流保護、短路保護、電纜壓降補償、開環保護等，在實現高能效和高功率密度的同時確保高可靠性，工程師採用該方案可輕鬆設計出支持PD 3.0或QC 3.0的高能效、高功率密度和高度可靠的電源適配器，用於智慧手機、平板電腦和筆記型電腦等應用。

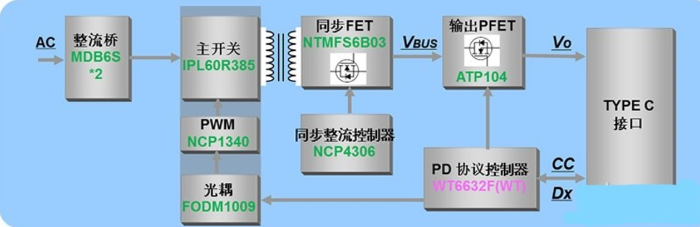

該設計主要採用安森美半導體准諧振反激+同步整流的架構有利於實現高功率密度和高能效。在該方案中，安森美半導體的NCP1340採用准諧振電流模式控制，工作頻率高達150 KHz，集成X電容放電功能和新一代跳週期模式，穀底鎖定開關運行機制避免因穀底數不穩定所產生的音訊雜訊問題，配以同步整流控制器NCP4306，通過超快關斷觸發、極短導通延時和強大的驅動能力降低整流二極體導通損耗。同步FET NTMFS6B03導通電阻低至4.8 mR，最大限度地降低導通損耗，低門極電荷和電容最大限度地降低驅動損耗。而輸出FET採用單P溝道ATPAK功率MOSFET ATP104，具備低導通電阻、大電流、纖薄的封裝和4.5 V驅動能力。

偉詮的USB PD控制器WT6632F/WT6615F支援USB PD 3.0規範和QC 3.0，用於USB type-c DFP下行埠（源）充電應用，通過集成USB PD基帶實體層、Type-C檢測、並聯穩壓器、電壓和電流檢測、負載開關的MOSFET控制器和8位元微處理器，最大限度地減少外部元件數，實現小外形和低物料單（BOM）成本，支持3 V至30 V的寬工作電壓範圍，無需外部LDO，多次可程式設計的ROM可用于編輯程式碼及使用者配置資料。
