友尚製作400W-12V評估板是使用PFC加上LLC與同步整流架構,適用於高功率適配器和ATX電源的解決方案,在無/輕負載工作時功耗非常低,無需另外使用待機電源。
該應用有兩級架構:使用L4984操作於CCM(連續導通模式)升壓PFC控制器做功因修正,在供應給下一級的L6699器件做LLC諧振半橋轉換器,提供12V穩壓輸出電壓,可應用在ATX或類似應用,滿足高效率和待機規定。
此評估板的主要重點是通過PFC和LLC控制器的Burst模式功能以及L6699器件的死區時間自我能調節,以提高輕載效率,由內部邏輯根據半橋節點轉換時間進行監控,這可以使變壓器磁化電感達到最大化,從而減輕輕載時的初級電流。
使用同步整流SRK2000/1器件,可獲得正常負載運行時非常高的效率也可以使次級側散熱器的空間降低。
相關資料同步於ST網站 :
►場景應用圖

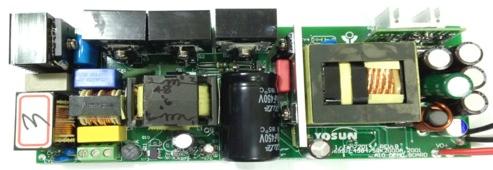

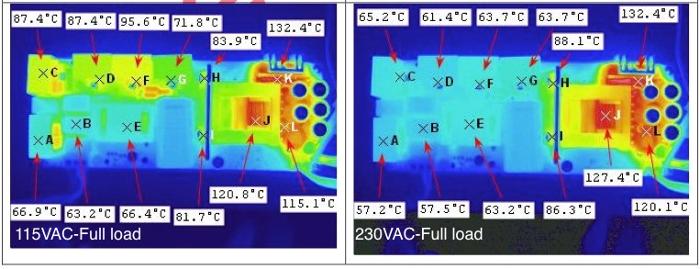

►展示板照片

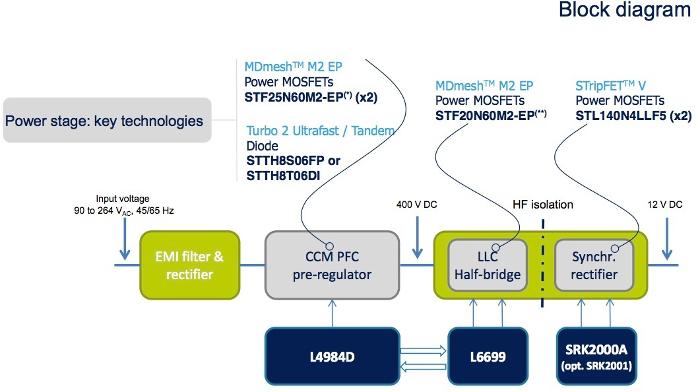

►方案方塊圖
►核心技術優勢
Input: 90~264Vac交流電壓 Output: 12V/400W直流電壓
►方案規格
1.低待機功耗,150mW以下。 2.高效率LLC架構與同步整流。 3.輕載高效率(0.5W待機功耗@0.25W抽載)。
