ICL5101解決了40W至300W範圍內的照明系統問題。新型高壓諧振控制器集成電路提供了高度集成度，從而降低了系統成本。受益於這些功能的典型應用包括室內和室外LED照明，高棚和低棚照明，街道照明，停車場和頂棚照明，辦公室照明，零售和商店照明,其效率高達95％。
與需要單獨PFC和諧振IC的類似解決方案相比，高度集成的ICL5101允許採用先進的LED驅動器設計，元件數量減少約25％。這導致更小的外形尺寸，更可靠的設計，更簡單的PCB佈局和更低的成本。 ICL5101集成了半橋和PFC柵極驅動器。 IC的所有操作參數均可通過簡單的電阻進行調節，從而實現經濟高效但可靠穩定的參數設置。該芯片支持-40°C至+ 125°C的擴展結??溫，適用於戶外應用。
LED控制器ICL5101設計用於控制諧振轉換器拓撲，如LLC。集成數字PFC級在臨界傳導模式（CrCM）和不連續傳導模式（DCM）下運行，這允許在低負載條件下的非常穩定的調節，例如發生當設備變暗時。 LED照明可以在其額定負載的100％至0.1％的極寬範圍內變暗。目前最先進的調光範圍通常從100％到5％不等。此外，ICL5101可以在任何情況下提供超快的照明時間 - 小於200毫秒。
ICL5101的可調PFC級提供高功率質量，在寬輸入電壓範圍內提供低於10％的低總諧波失真（THD）和高於0.99的高功率因數。這使得照明製造商能夠遵守能效標準。此外，ICL5101的輸出在線電壓變化時非常穩定。全面的保護功能包括外部過溫保護和容性負載保護，確保故障狀態的檢測並提高系統安全性。

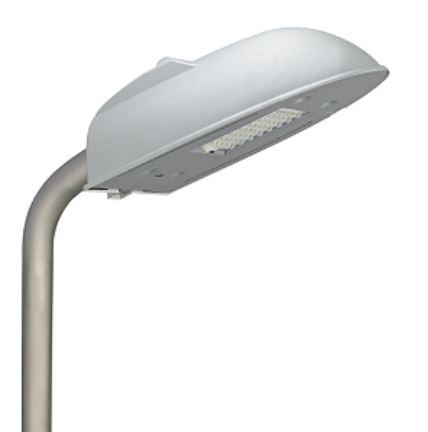

►場景應用圖

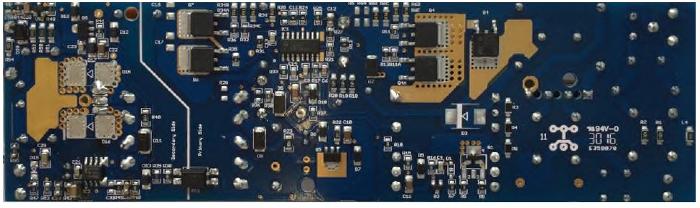

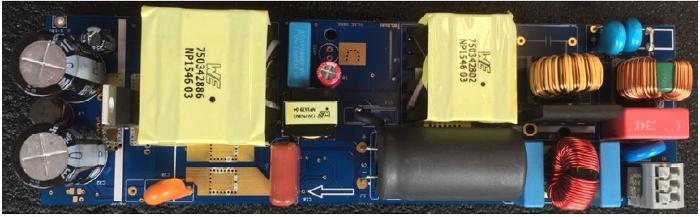

►展示板照片

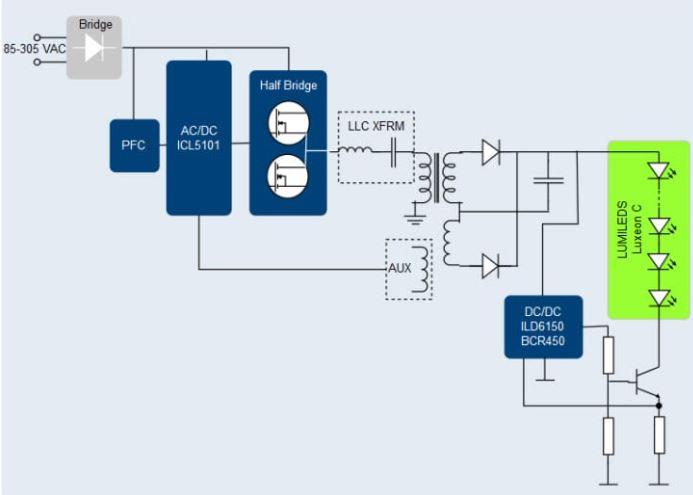

►方案方塊圖
►核心技術優勢
1. 提供19.5V/1.7A 130W電源輸出 2. AC230V效率≥ 92.0 % 3. THD <5％最低 4. PF> 95％，> 50％ load 3. 具有過電壓/定電流/過溫度/輸出短路保護
►方案規格
1. Input voltage range: 90–305 VAC 2. Input voltage frequency: 47–63 Hz 3. Regulatedmain output current: 1.7 A in a output voltage range from38VDC up to 76VDC 4. Efficiency at nominal load: ≥ 92.0 % at 230 VAC 5. Input current THD: < 10%@> 50%Load at 230 VAC 6. Harmonics: According to EN61000-3-2 Class-D 7. EMI: According to EN55015 8. Safety : According to EN61347-2-13 9. Board dimensions: 178mm(L) x 52mm(W) x 32mm(H)
