您是否曾想知道家中攪拌機、烤麵包機、咖啡機或其他電 器消耗了多少電能？隨著電費的不斷上漲，掌握能耗的構 成狀況對於節省能耗是非常重要的。無線能耗監控器不僅 能夠即時收集能耗資料，還可以遠端控制電器的開/關。收集的各類資料可以通過ad hoc Wi-Fi®連接在本地查看，也 可以與雲伺服器連接後實現遠端查看。這個參考設計可以 幫助您迅速著手設計自己的家庭聯網、智慧電器或智慧能源。
無線能耗監控器採用Microchip低功耗nanoWatt XLP 16位PIC®單片機PIC24FJ256GA106是整個設計的核心。具有高精度16/24位Δ-Σ A/D轉換器的雙通道類比前端MCP3901監控能耗。SST25VF032B提供32 Mb的快閃記憶體，以便在離線模式下保存本地資料。帶後備電池供電的分立式RTCC——MCP79410確保資料和時間標記的準確。能耗資料通過經機構（如FCC）認證的MFR24WB0MA Wi-Fi模組傳輸。
►場景應用圖

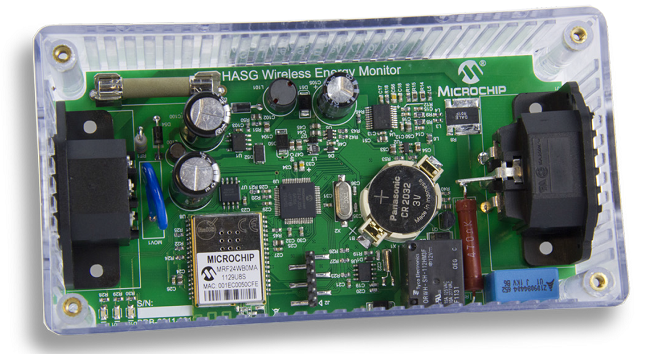

►展示板照片
.png)

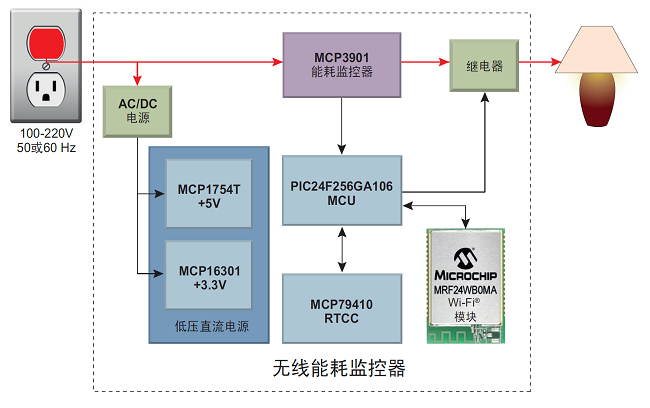

►方案方塊圖
.png)
►核心技術優勢
① 輸入AC 220V ② MFR24WB0MA Wi-Fi模組通過FCC認證 ③ MCP3901高精度16/24位Δ-Σ A/D轉換器 ④ PIC24FJ256GA106 16bit超低功耗MCU ⑤ 工作環境：-40℃---+85℃
►方案規格
① 精確測量電壓和電流 ② 最小化休眠電流 ③ Ad hoc和Infrastructure Wi-Fi模式 ⑤ 通過網頁對負載傳輸開/關控制信號
