					<h1><a class="link hubspot-editable" href="https://blog.semtech.com/lorawan-based-livestock-innovations-awarded-at-space" data-hubspot-form-id="name" data-hubspot-name="Blog Title">基於Semtech LoRaWAN®的家畜創新在SPACE獲獎 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/18914/tinymce/space_ag_blog_110119.jpg" alt=""> </a></h1>
該<a href="http://www.space.fr/" target="_blank" rel="noopener">SPACE 2019</a>農業展日前結束在法國雷恩。為期四天的活動重點介紹了當今創新的精準農業技術，吸引了來自世界各地的行業專家參加一系列的會議，研討會和展覽。雷恩公園世博會會議中心的展覽室佔據了大約1400個攤位，該展覽為10萬多名註冊參與者提供了教育和交流的機會。
作為Semtech無線和傳感產品事業部智能農業業務發展總監，以及<a href="http://www.lora-alliance.org/" target="_blank" rel="noopener">LoRaAlliance®</a>智慧農業工作組的負責人，我今年有獨特的機會參加SPACE。在每次新的農業會議上，物聯網（IoT）解決方案的參展商都將為農場和牧場展示越來越多的創新技術，以利用準確的傳感器數據。LoRaWAN®生態系統的主要成員與我一起參加了展覽，並在展廳展示了利用<a href="http://www.semtech.com/lora" target="_blank" rel="noopener">Semtech的LoRa®設備和LoRaWAN協議</a>的智能應用程序。
<h2>LoRaWAN網絡，面向智能農場和牧場的事實連接</h2>

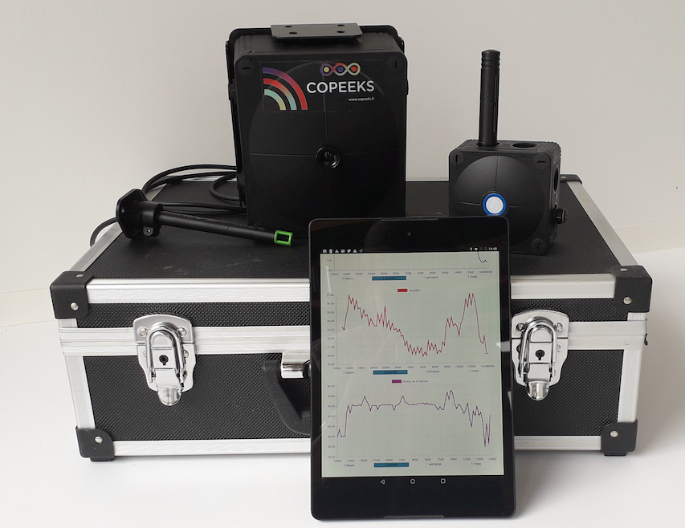

很高興親眼目睹了LoRaWAN生態系統的發展勢頭，基於LoRa的解決方案在展廳的許多應用中都很突出。該技術的遠程連接能力和超低功耗是智能農業設備的基本特徵。為了在這個競爭激烈的市場中取得成功，設備必須收集信息並毫不費力地將警報發送給農民或牧場主。LoRaWAN協議靈活性的一個很好的例子出現在智能牧場應用中，牧場主利用數據分析和雲技術來確保動物的安全和健康。 Copeeks接線盒 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/18914/tinymce/ag_1.png" alt="">
<h1><a id="hubspot-name" class="link hubspot-editable" href="https://blog.semtech.com/lorawan-based-livestock-innovations-awarded-at-space" data-hubspot-form-id="name" data-hubspot-name="Blog Title"> </a></h1>				</div>
