<input type="hidden" name="id" value="24699"><input type="hidden" name="type" value="news"><div class="content_message_area">		<section>在二極體中，超快恢復二極體是一個不可或缺的存在。由於僅有幾十納秒級的反向恢復時間，同時能夠禁受得住幾百伏甚至上千伏的反向高壓，所以它們一直在中高功率的開關整流應用中大顯身手。 </section><section>眾所周知，典型的 PN 結構造的二極體，當電壓從正向切換為反向時，由於電荷存儲效應，二極體上會產生一個瞬間較大的反向恢復電流，隨後這個電流才會減小並進入反向截止狀態，這就是反向恢復過程。Qrr（表示從指定的正向電流切換到反向截止狀態所需的恢復電荷）和 trr(它表示從指定的正向電流到指定的反向電流所需的恢復時間)就是描述二極體反向恢復過程的兩個重要參數，想讓二極體更快地“動作”，就需要想辦法減少 Qrr，縮短 trr。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-photo-2.jpg" alt=""></section><section></section><section> 圖1, Vishay 推出的第 5 代 FRED Pt® 超快恢復二極體</section>
<section>為了實現這個目標，人們發現在二極體中摻雜貴金屬是一種可行的辦法。通過採用獨特的摻鉑（Pt）工藝，Vishay 推出了具有低 trr、高反向耐壓特性的FRED Pt®(Fast Recovery Epitaxial Diodes) 超快恢復二極體系列。經過多年的發展，目前 FRED Pt® 已經演化到了第 5 代。</section>
<section>新推出的第 5 代 FRED Pt® 包括 6 個型號的器件，可以實現最快 26nS 的反向恢復時間(TJ= 25℃, IF= 1A, dIF/dt = 100A/μs, VR= 30V)，恢復電荷最小僅有 1550nC（TJ= 125℃, IF= 40A, VR= 400V, dIF/dt = 600A/ms），反向截止電壓為 1200V，額定電流可達 30A 至 60A，最大工作結溫為 175℃……</section>
<section>如果我們仔細去查看最新一代 FRED Pt® 的 Datasheet，一定還能發現更多靚麗搶眼的性能參數。不過，要用最簡潔的文字去歸納它的特性優勢，只需要七個字，那就是 —— 快、柔和、低耗、高效。下面我們就來對這幾個關鍵詞逐個解讀。</section>
01 快
既然是叫“超快恢復二極體”這名字，“快”肯定就是其基本功了。第 5 代 FRED Pt® 的 6 個產品中包括 X 型的 Hyperfast 和 H 型的 Ultrafast 兩種器件，它們的反向恢復時間在 26nS 到 38nS 之間，對於 30A - 60A、1200V 反向電壓的大功率開關二極體，這是相當不錯的成績。

02 柔和
<section></section>第 5 代 FRED Pt®系列器件都有一個獨有的特徵，就是和其他二極體整流技術相比，其反向恢復過程更“柔和”。如 圖2 所示，在整個二極體的反向恢復規程中，與另外綠色和黃色競品的表現比較，黑色曲線代表的第 5 代 FRED Pt®其最大的反向恢復電流 IRRM 峰值更低，而且波形更穩定，沒有“毛刺”。對於整個系統來說，這種“柔和”的低振盪、低反向電壓尖峰的特性，意味著更低的 EMI 和開關功率損耗，其價值不言而喻。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-curve-b.jpg" alt=""> 圖2, 第 5 代 FRED Pt® 超快恢復二極體反向恢復特性曲線

03 低耗
二極體的功率損耗主要包括開關損耗、正向（導通）損耗和反向損耗三個部分，第 5 代 FRED Pt®在降低損耗上做了一系列優化，要說起來，這是一個並不簡單的“系統工程”。
<ul class="list-paddingleft-2">
<li>
<section>開關損耗：對於高頻器件，開關損耗對總功率損耗的影響更為突出。前面提到，由於第 5 代 FRED Pt® 的反向恢復時間 trr 更短，且反向恢復電流波形尖峰小、振盪小，這些因素都有效降低了開關損耗。</section>
</li>
</ul>

<ul class="list-paddingleft-2">
<li>
<section>正向損耗：影響正向損耗的重要參數就是正向壓降 VF，VF 越小正向損耗越低。不過從製造工藝原理上講，更高的 trr 開關速度和更低的 VF 是難於同時實現的，往往減少 trr 的舉措反而會令 VF 增加。而第 5 代 FRED Pt® 很好地實現了這兩者之間平衡，在“快”的同時仍然保持了較低的 VF。比如第 5 代 FRED Pt®中 H 型整流器與同類整流器方案相比，在正向壓降相同的情況下，開關損耗卻降低了 40%，進而降低了整體功率損耗。</section>
</li>
</ul>

<ul class="list-paddingleft-2">
<li>
<section>反向損耗：得益於先進工藝帶來的低漏電電流，第 5 代 FRED Pt® 也能夠將反向損耗控制在低位。</section>
</li>
</ul>

上述諸多舉措的合力，最終造就了第 5 代 FRED Pt® 的整體功率損耗，與同類矽片解決方案相比降低了 10%。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-curve-1-b.jpg" alt="">
 圖3, 第 5 代 FRED Pt® 超快恢復二極體具有更低的功率損耗

04 高效
與低損耗直接關聯的，就是器件更高的效率。第 5 代 FRED Pt® 轉換率可以達到 98.3%，而競品中最好的效率表現是 98.15%。雖然從數值上看僅有 0.15% 的差距，但是試想在一個 15KW 的電源中，這個差距就意味減少了 22.5W 的額外熱量，熱量低，電源系統所需的散熱片就小，所以看似“細微”的效率提升，對電源系統整體性能改善的意義不容小覷。

<section>而且，從圖4中我們可以明顯看到，效率提升之後，第 5 代 FRED Pt® 更加逼近 SiC 器件的效率表現，也就是說在 50kHz 頻率應用範圍中，完全可以用 FRED Pt® 這個矽器件替代昂貴的 SiC 二極體，獲得更高的性價比！ <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-curve-2-a.jpg" alt=""></section>
<section></section><section>圖4, 第 5 代 FRED Pt® 超快恢復二極體功率損耗與其他方案的比較</section>

05 市場定位和路線圖
可見，快、柔和、低耗、高效——第 5 代FRED Pt® 超快恢復二極體的突出優勢，讓人難以拒絕。不過在實際應用中，想要精準選型，還是要對不同料號的特性以及 FRED Pt® 整體的發展路線有個清晰的了解。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-spec.jpg" alt="">
圖5, 第 5 代FRED Pt® 超快恢復二極體 6 種器件性能一覽

<section>先來看一下 FRED Pt® 系列整個的發展歷程。第 1 代 FRED Pt® 是收購自 IR 公司，在此基礎上 Vishay 開發出了堪稱經典的第2代產品，確立了整個產品系列高速、低功耗、柔和的“基調”，200V 至 1200V 廣泛的產品線，基本上能夠覆蓋大多數低功率應用場景的需要，在此基礎上發展出來的車規器件更是汽車應用的最愛。</section>
<section>從第 4 代產品開始， FRED Pt® 開始注重針對不同應用市場，打造更具“個性”的產品。比如 600V/650V 第 4 代 FRED Pt® 就更強調反向恢復的“柔和性”以及低正嚮導通壓降的特性，是 IGBT 的好“伴侶”。</section>
<section>而第 5 代 FRED Pt® 瞄準的是高功率、高開關頻率、低開關損耗的應用。同為第 5 代的器件，其特性和定位也有差異，比如 X 型器件有更低的 Qrr 和更短的 trr，H 型器件則在正嚮導通壓降上的表現更突出。開發者可以據此選擇更合適的器件去滿足特定應用的需要，如電動汽車充電樁（X 型）、太陽能（H 型）、高壓直流電源（H 型）等。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-curve-3-a.jpg" alt=""></section>
<section></section><section>圖6, 第 2、4、5 代 FRED Pt® 超快恢復二極體的特性比較 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-curve-4.jpg" alt=""></section>
<section></section><section>圖7, FRED Pt® 超快恢復二極體發展路線圖</section>
未來，第 5 代 FRED Pt®還會向兩個方向去進化。其一，發展出車規器件——這顯然是 Vishay 的強項——吃定這種高門檻應用 ( FRED Pt®AEC-Q101 認證產品已通過零件平均值測試 (PAT) 和統計良率界限 (SYL) 分析，確保電氣參數滿足汽車應用高質量水平的要求)；其二，推出低壓產品（600V / 650V）,豐富產品線，擴大應用覆蓋面。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1125/tinymce/wpi-industry-vishay-fred-pt-label-1.jpg" alt="">
<section></section>到時候，希望第 5 代 FRED Pt® 的七字訣，能夠在開發者的手中幻化出各種“神功”，惠及更多的用戶。	</div>我要聯絡<div><ul class="pl-row">
<li><a href="mailto:Vishay.tw@wpi-group.com" class="btnLong">我要聯絡 世平集團 台灣 VISHAY 產品線人員</a></li>
<li><a href="mailto:Vishay.cn@wpi-group.com" class="btnLong">我要聯絡 世平集團 中國 VISHAY 產品線人員</a></li>
</ul></div>

Vishay  快、柔和、低耗、高效：第 5 代 FRED Pt® 超快恢復二極體的七字訣

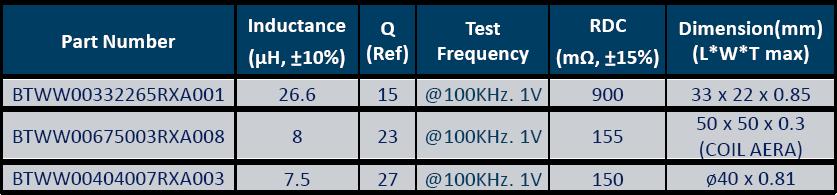

<input type="hidden" name="id" value="24696"><input type="hidden" name="type" value="news"><div class="content_message_area">		<img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1137/tinymce/01_chilisin_btww_______rx___________________.jpg" alt=""> CHILISIN BTWW系列(Rx)無線功率傳輸： 無線充電系統以電力傳輸的接收端 Rx 。 Rx線圈尺寸及電器規格均可客製化設計。 產業應用： • 智能手機和可穿戴設備 • 筆記本和平板電腦 • 電動工具和服務機器人 • 智能家居和物聯網設備 產品特性： • 最大功率為15W • 傳輸效率更高 • 超薄型線圈 • 依客戶需求定制設計
