<input type="hidden" name="id" value="24611"><input type="hidden" name="type" value="news"><div class="content_message_area">		CP-3.3線對線連接器，採用全面防錯配結構設計和不同的顏色來實現連接器的區分， 用於消費類電子產品、白色家電、工業和醫療裝置中，可徹底杜絕錯配情況， 並提高了使用中的安全性

產品特點:
單排接點連接器
<ul>
<li>插頭（右側，系列號是504694）和插座 （左側，系列號是504693）外殼採用充分 區分插接方向的結構設計和顏色編碼</li>
<li>插座外殼上的慣性鎖定裝置</li>
<li>壓接到母端子上的引線</li>
</ul>
 雙排接點連接器
<ul>
<li>充分區分插接方向和採用顏色編碼的插頭（右側，504694） 和插座（左側，504693）外殼</li>
<li>插座外殼上的慣性鎖定裝置</li>
<li>母型壓接頭</li>
</ul>

產品應用:
家電
<ul>
<li>空調</li>
<li>冰箱</li>
<li>微波爐</li>
<li>洗衣機</li>
<li>熱水器</li>
<li>自動售貨機</li>
</ul>
消費類電子產品
<ul>
<li>健身器材</li>
<li>家庭娛樂</li>
<li>家庭辦公設備</li>
<li>家庭安全裝置</li>
</ul>
醫療
<ul>
<li>高壓蒸汽滅菌器</li>
</ul>

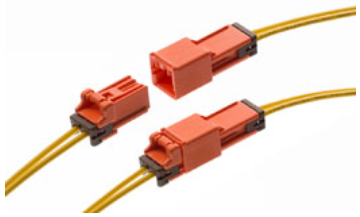

 參考圖片:
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2019/1045/tinymce/cp3_3.png" alt=""> 更多相關訊息，請參考以下連結：
<a href="https://www.molex.com/molex/products/family?chanName=family&amp;channel=products&amp;key=cp65_wiretoboard_connector_system&amp;pageTitle=Introduction">https://www.molex.com/molex/products/family?chanName=family&amp;channel=products&amp;key=cp65_wiretoboard_connector_system&amp;pageTitle=Introduction</a>	</div>我要聯絡<div><ul class="pl-row">
<li><a href="mailto:Molex.tw@wpi-group.com" class="btnLong">我要聯絡 世平集團 台灣 Molex 產品線人員</a></li>
<li><a href="mailto:Molex.cn@wpi-group.com" class="btnLong">我要聯絡 世平集團 中國 Molex 產品線人員</a></li>
</ul></div>

Molex CP-3.3線對線連接器系列
