AOS推出具有高安全工作區、適用於熱插拔應用的MOSFET





集設計研發、生產和全球銷售一體的著名功率半導體及晶片供應商Alpha and Omega Semiconductor Limited(AOS, 納斯達克代碼:AOSL)於日前在加利福尼亞州舉行的2019應用電力電子大會(APEC)上發佈了新款MOSFET產品AONS32100。



這款新器件具有低Rdson和高安全工作區(SOA)能力,非常適合熱插拔和湧浪電流等具有嚴苛要求的應用。高安全工作區SOA對於伺服器熱插拔應用至關重要,因為MOSFET需要具備抗衝擊能力,才能有效地管理高湧浪電流。

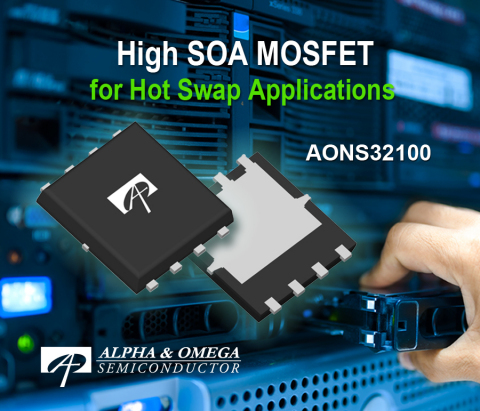

AONS32100係DFN 5x6封裝,耐壓為25V,在同類產品中,可以提供最強的線性區工作的能力。在VGS=10V時,器件的最大Rd(son)值為0.73mΩ;AONS32100的安全工作區在12V、開通時間為25ms的測量條件下,最大電流為22A,效果明顯優於上一代產品。



“高可靠性和可用性是伺服器基礎架構中的基本指標。熱插拔MOSFET必須具備抗衝擊能力及高可靠性的特性以滿足客戶對關鍵元件的需求。AONS32100具有高安全工作區的SOA和低導通電阻,可滿足熱插拔應用中的指定要求”AOS MOSFET產品線行銷總監Peter Wilson介紹到。





AONS32100規格

Part Number

Package

VIN (V)

VGS (±V)

RDS(ON) (mΩ max)
 at VGS=

VGS (±V)

(max V)

Ciss (pF)

Coss (pF)

Crss (pF)

Qg (nC)

Qgd (nC)

10V

4.5V

AONS32100

DFN5x6

30

20

0.73

1.08

1.6

15200

2000

1400

115

35
