<input type="hidden" name="id" value="23272"><input type="hidden" name="type" value="news"><div class="content_message_area">		安全固件更新和安全引擎服務，意法半導體的X-CUBE-SBSFU v.2.0能説明產品開發人員充分利用STM32 *微控制器的安全功能保護物聯網終端等聯網設備的資料安全、管理生命週期。
通過在微控制器上建立可信根，<a href="http://www.st.com/en/embedded-software/x-cube-sbsfu.html?icmp=tt7123_gl_pron_apr2018">X-CUBE-SBSFU</a>安全啟動可使智慧財產權得到保護，將啟動安全檢查並啟動STM32的內置安全機制，而且每次執行使用者應用程式前均會檢查代碼的真實性和完整性，以防止無效或惡意程式碼運行。當遠端連接網路時，可信設備將按照公認的最佳安全實踐參與身份互驗。
固件安全更新功能解決了固件的安全載入和程式設計問題，有助於設備終身管理，並利用修補程式、功能升級和安全更新應對最新的網路威脅。安全載入程式支援多種業界認可的數位簽章（ECDSA或AES方法）和密碼加密（AES-GCM）演算法，可以接收和驗證加密的固件映射並解密，以及檢查代碼的完整性。安全程式設計功能同時支援單雙映射更新與雙映射更新。單映射更新可最大限度提高用戶要寫入的應用代碼量。雙映射更新能提供更高的更新靈活度，支援固件映射安裝和空中下載（OTA）過程中的防回滾功能。
此外，X-CUBE-SBSFU安全引擎服務為金鑰等關鍵資料存儲和加密演算法執行提供了一個受保護的環境，為物聯網和聯網設備提供了一套完整的安全服務。
X-CUBE-SBSFU擴展套裝軟體以參考庫的形式，向簽署軟體授權合約的使用者免費提供，並附有幫助用戶實現同類最佳的保護方法的技術文獻，介紹<a href="http://www.st.com/en/microcontrollers/stm32l4-series.html?icmp=tt7123_gl_pron_apr2018">STM32L4</a>和<a href="http://www.st.com/stm32l4plus">STM32L4 +</a>的最先進的安全功能的使用方法。STM32家族共有800多款產品，為使用者提供廣泛的性能、存儲容量、集成功能、I/O和連接選擇。基於意法半導體的<a href="http://www.st.com/stm32cube">STM32Cube</a>軟體技術，X-CUBE-SBSFU擴展套裝軟體將簡化安全設計在整個STM32家族中的跨系移植過程。X-CUBE-SBSFU套裝軟體今後還將發佈更新包，為STM32其它系列提供代碼參考。
瞭解更多資訊，免費下載X-CUBE-SBSFU，請訪問<a href="file:///C:/Users/fiona%20zhu/Desktop/N4048S/www.st.com/x-cube-sbsfu">www.st.com/x-cube-sbsfu</a>
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2018/525/20180814_7.jpg" alt="" width="591" height="394">	</div>我要聯絡<div><ul class="pl-row">
<li><a href="mailto:ST.tw@yosungroup.com" class="btnLong">我要聯絡 友尚集團 台灣 ST 產品線人員</a></li>
<li><a href="mailto:ST.cn@yosungroup.com" class="btnLong">我要聯絡 友尚集團 中國 ST 產品線人員</a></li>
</ul></div>

意法半導體推出STM32擴展軟體，簡化物聯網終端安全功能部署

<input type="hidden" name="id" value="23270"><input type="hidden" name="type" value="news"><div class="content_message_area">		【產品圖片】
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2018/523/20180814_6.jpg" alt="" width="365" height="227">
【產品內容】

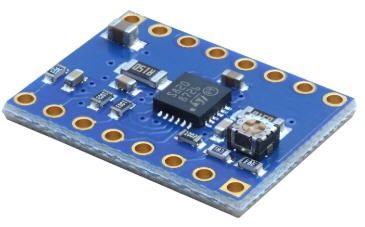

意法半導體的<a href="http://www.st.com/content/st_com/en/products/motor-drivers/stepper-motor-drivers/stspin820.html?icmp=tt7298_gl_pron_may2018">STSPIN820</a>步進電機驅動器IC。STSPIN820嵌入了針對工業應用開發的高速電機控制輸入電路和演算法，還在尺寸極小的4mm x 4mm QFN封裝內集成強大的1.5Arms輸出級，內置全面的保護功能，包括欠壓鎖定、過流/短路保護和熱關斷，保證工業設備的耐用性。
該驅動板還可用于其它開發專案，加快平穩、高速步進電機控制的開發週期，例如，監控攝像機平臺、紡織品製造設備或縫紉機、醫療設備、點鈔機、辦公室和家庭自動化設備、銷售終端設備和機器人技術。7V-45V工作電壓範圍和簡單的主機介面（包括步進時鐘和方向輸入引腳）讓STSPIN820具有多用途、經濟且易於集成的優點。
*先進的馬達驅動IC
*工作電壓 : 7V – 45V
*內含兩組半橋架構
*1.5Arms  (2.5A peak)
*RDS(ON) = 1Ω (HS+LS)
*步進時鐘和方向驅動
*最高可達256階
*全套保護功能：
*過電流保護
*交叉傳導保護
*熱關機
*低電壓保護
 【產品應用】
*機器人
*2D/3D 印表機
*監視器底座馬達控制
*工業應用
【Related Solutions Links】(原廠產品鏈結網址)
<a href="https://www.st.com/content/st_com/en/products/motor-drivers/stepper-motor-drivers/stspin820.html?icmp=tt7715_gl_fp_jul2018">https://www.st.com/content/st_com/en/products/motor-drivers/stepper-motor-drivers/stspin820.html?icmp=tt7715_gl_fp_jul2018</a>	</div>我要聯絡<div><ul class="pl-row"><li><a href="mailto:ST.tw@yosungroup.com" class="btnLong">我要聯絡 友尚集團 台灣 ST 產品線人員</a></li></ul></div>

意法半導體高速、高解析度電機驅動板，有助於監控攝像機平臺開發

<input type="hidden" name="id" value="23247"><input type="hidden" name="type" value="news"><div class="content_message_area">		東芝推出最新低熱阻及低逆向電流之肖特基二極體
-        主要應用電源電路整流和回流預防等-
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendor_news/2018/521/Toshiba_01.png" alt="" width="530" height="379">

東芝電子元件及儲存裝置株式會社宣布推出新型肖特基障壁二極體產品CUHS10F60。主要用於電源電路整流和回流預防等應用。量產和出貨即日啟動。
CUHS10F60在其新開發的US2H封裝中採用105°C/W[1]低熱阻，封裝代碼為SOD-323HE。該封裝的熱阻較傳統USC封裝降低約50%，散熱效果更佳。
此外，與該產品系列的其他產品相比，其性能也進一步提升。其中與CUS04[2]肖特基二極體相比，最大逆向電流降低約60%，降至40µA[3]。因此，使用該產品有助於降低目標應用的功耗。此外，其逆向電壓已從40V提高至60V，使其與CUS10F40[4]相比擁有更大的應用範圍。

產品特點
<ul>
<li>低正向電壓：VF=0.56V（標準值）@IF=1.0A</li>
<li>低逆向電流：IR=40μA（最大值）@VR=60V</li>
<li>小型表面黏著型封裝：利用US2H(SOD-323HE)封裝使組裝最佳化。</li>
</ul>

應用方面
<ul>
<li>電源電路 (整流和回流預防等)</li>
</ul>

產品規格
<table width="90%" border="1" cellspacing="0" cellpadding="0"><tbody>
<tr>
<td colspan="3">
產品型號
</td>
<td>
CUHS10F60
</td>
</tr>
<tr>
<td rowspan="2">
絕對最大額定值
</td>
<td colspan="2">
逆向電壓 VR (V)
</td>
<td>
60
</td>
</tr>
<tr>
<td colspan="2">
平均整流電流 IO (A)
</td>
<td>
1.0
</td>
</tr>
<tr>
<td rowspan="3">
電器特性
</td>
<td rowspan="2">
正向電壓 VFtyp.(V)
</td>
<td>
@IF=0.5 A
</td>
<td>
0.46
</td>
</tr>
<tr>
<td>
@IF=1 A
</td>
<td>
0.56
</td>
</tr>
<tr>
<td colspan="2">
逆向電流 IRmax@VR=60 V(μA)
</td>
<td>
40
</td>
</tr>
<tr>
<td rowspan="2">
封裝
</td>
<td colspan="2">
名稱
</td>
<td>
US2H (SOD-323HE)
</td>
</tr>
<tr>
<td colspan="2">
尺寸 typ. (mm)
</td>
<td>
2.5x1.4
</td>
</tr>
</tbody></table>
註： [1] 測試於FR4電路板（25.4mm × 25.4mm × 1.6mm，銅墊：645mm2） [2] 絕對最大額定值：VRRM=60V，IF(AV)=0.7A [3] 測試條件：逆向電壓VR=60V [4] 絕對最大額定值：VR=40V,IO=1.0A



想要進一步瞭解代理商資訊，請造訪詮鼎集團<a href="http://www.aitgroup.com.tw/">www.aitgroup.com.tw</a>
想要瞭解更多Toshiba產品資訊，請造訪http://<a href="http://www.semicon.toshiba.com.tw/">www.semicon.toshiba.com.tw</a>
或洽下方聯絡窗口詢問。	</div>我要聯絡<div><ul class="pl-row">
<li><a href="mailto:toshiba.cn@aitgroup.com.tw" class="btnLong">我要聯絡 詮鼎集團 中國 TOSHIBA 產品線人員</a></li>
<li><a href="mailto:toshiba.tw@aitgroup.com.tw" class="btnLong">我要聯絡 詮鼎集團 台灣 TOSHIBA 產品線人員</a></li>
</ul></div>

東芝電子推出最新低熱阻及低逆向電流之肖特基二極體 CUHS10F60
