MP8859 buck to boost 設計

日期 : 2019-03-21

新聞內容

隨著電子技術的發展,電子產品向著高度集成化與便攜化發展,一個產品留給電源部分的空間越來越小,而產品對電源輸入輸出電壓範圍卻有著越來越多的要求。

比如目前非常熱門的USB PD,輸出電壓有著極寬的範圍〜!

比如相機在進行光學變焦過程中,需要在一瞬間提供一個恆壓大電流來進行快速的變焦,然而相機採用電池供電,電池電壓隨著電池剩餘電量迅速變化,這要求電機的電源能夠在輸入電壓高於輸出,或者低於輸出的條件下工作,並且擁有良好的動態響應能力;

比如無線充電的輸入端,筆記本電腦提供的C型充電接口等等都是當下非常熱門的運用哦〜!

因此,越來越多的工程師更加關注寬電壓輸入,寬電壓輸出,高效率,動態響應好,應用簡單節省設計空間的DC / DC芯片。我們今天要介紹的MPS的明星產品--MP8859,就是一個完美的代表。

MP8859:

l   Wide 2.8V to 22V Operating Input-Voltage Range

l   1V* to 20.47V Output Voltage Range(5V Default) with 10mV Resolution through I2C

l   3A Output Current or 27W Output Power

l   Four Low RDS(ON) Internal Buck Power MOSFETs

l   Adjustable Accurate CC Output-Current Limit with Internal Sensing FET via I2C

l   500kHz Switching Frequency

l   Output OVP Hiccup

l   Output Short Circuitry Protection with Hiccup

l   Over Temperature Warning and Shutdown

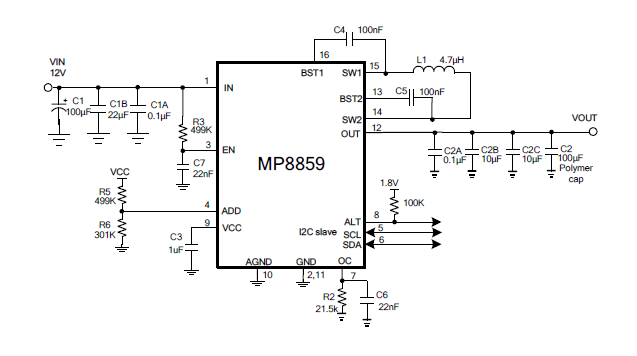

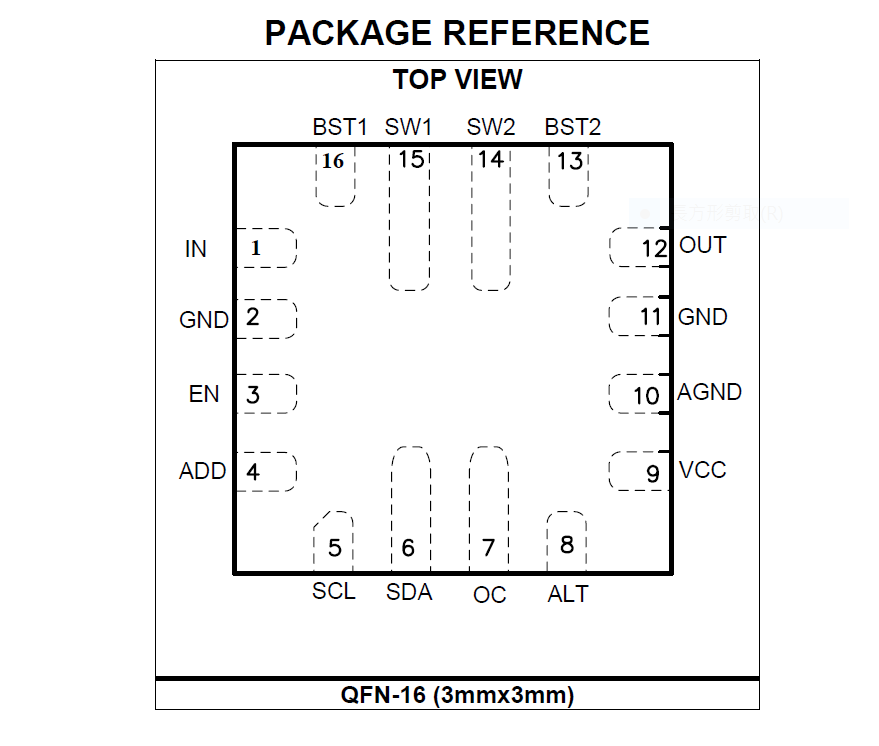

IC package:

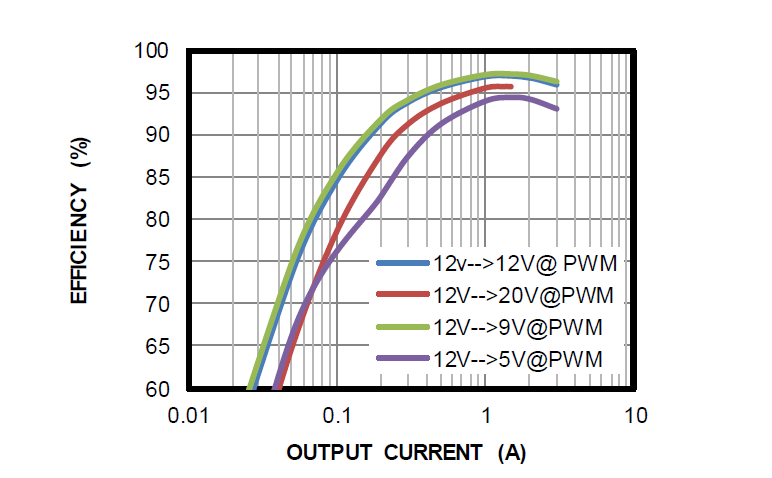

1.優秀的轉換效率

得益於MPS先進的半導體工藝,大大提高了芯片轉換效率。當輸入12V,輸出電壓為 9V/1.5A時,效率高達97%,絕對是同類芯片中的佼佼者。

2.卓越的負載調整率

MP8859可以輕鬆的在滿載輸出時,負載調整率在±0.10%之間,確保輸出電壓的穩定。

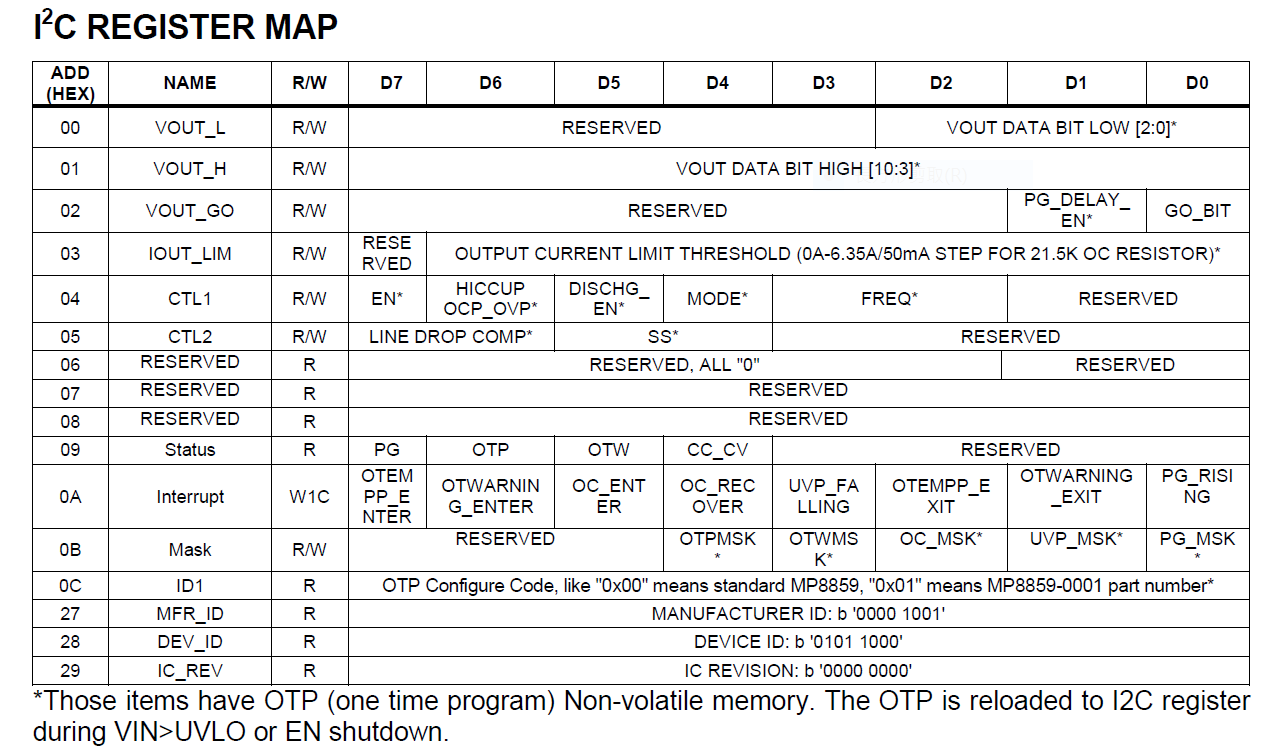

3.芯片參數自定義

MP8859可以通過I2C直接調節輸出電壓,可以滿足1-20.47V的電壓需求,調壓分辨率小至10mV/step.

具備PWM和auto PFM/PWM兩種模式可供選擇,您更關心輕載效率還是輕載紋波呢?

1-6A的可編程電流限,只要輸入電流小於4A都是可以的啦。

0mV/150mV/300mV/500mV可編程的線補,再也不用擔心輸出離芯片太遠了電壓跌落太厲害啦。

過壓過流保護可以選擇hiccup和latch off兩種模式, 300us/500us/700us/900us四個可選的軟啟動時間供您選擇。

 上述的這些特性,以及PG是否延時100us,是否指示中斷,芯片上電時默認開還是關等,都是可以聯繫MPS進行定制化,讓您拿到手就是您需要的配置,直接開用!
