- 單電源設計簡化電路板的邏輯電壓電平轉換器應用 -
東芝電子元件及儲存裝置株式會社（東芝）推出共31款支援低工作電壓的單電源單門邏輯元件。全新「7UL1G系列」適用於降壓轉換（降至0.9V），「7UL1T系列」適用於升壓轉換（升至1.8V-3.3V），方便使用者更輕鬆地[1]用於多電源系統元件上資料通訊控制的電壓電平轉換。量產和出貨即日啟動。
以上兩種不同用途系列，簡化對多電源系統的邏輯電平和電壓電平應用。
支援降壓轉換的7UL1G系列元件可在0.9V-3.6V電源下作業，且其輸入端可耐受3.6V電壓。當電源為0.9V時，單一元件可同時提供0.9V的降壓轉換與0.9V-3.6V輸入訊號的邏輯電平轉換。
支援升壓轉換7UL1T系列元件可在2.3V-3.6V電源下作業，且其輸入電壓閾值可設定為電源電壓的50%或更低。當電源為3.3V時，單一元件可同時提供3.3V的升壓轉換與1.8V-3.6V輸入訊號的邏輯電平轉換。
東芝現有產品需要使用雙電源（輸入側電源和輸出側電源）電平轉換器，為3.3V電壓以下的低壓系統實現升壓轉換。全新的7UL1T系列便於使用者使用單電源實現電壓電平轉換，且更簡便地設計電壓電平轉換電路，而無需擔心兩個電源間的上電時序或電壓限制（其為使用雙電源電平轉換器時存在的一種限制）問題。

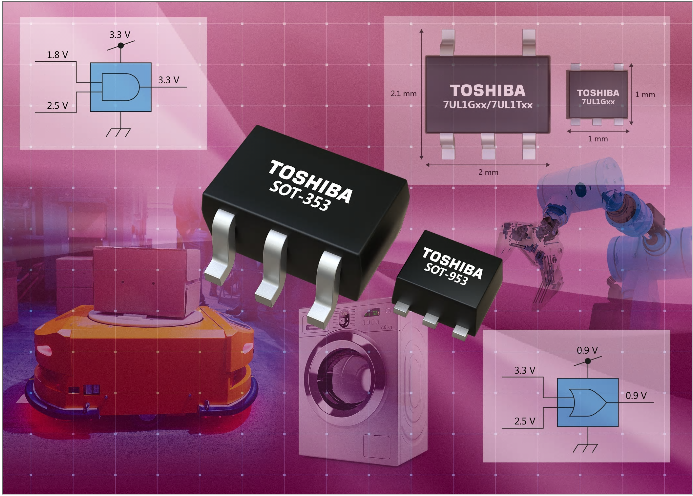

除業界標準USV封裝外，7UL1T系列還提供fSV封裝[2]（目前業界最小型引線型封裝）[3]，有助於節省PCB版的空間。
產品特點
- 為低壓系統提供單電源電壓電平轉換
7UL1G系列: 從3.6V輸入至0.9V輸出的降壓轉換[4]
7UL1T 系列: 從1.65V輸入至3.6V輸出的升壓轉換[5]
- 內建斷電保護功能
- 兩種封裝類型
fSV封裝：業界最小型引線型封裝；封裝代碼: SOT953, 1.0*1.0*0.48mm
通用USV封裝：封裝代碼: SOT-353, 2.0*2.1*0.9mm
應用場合
使用多電源系統設備的資料通訊控制電路。例如智慧手機、平板電腦、筆電、數位攝影機POS機、物聯網設備。
產品規格
|
系列名稱 |
7UL1G系列 |
7UL1T系列 |
||
|
工作範圍 |
Supply voltage VCC (V) |
0.9 to 3.6 |
2.3 to 3.6 |
|
|
Input voltage VIN (V) |
0 to 3.6 |
|||
|
Output current IOH, IOL (mA) |
±8.0 |
|||
|
Operating temperature Topr (℃) |
-40 to 85 |
|||
|
電器特性 (@Ta=25 ℃) |
High-level input voltage VIH min (V) |
2.0 |
1.2 |
|
|
Low-level input voltage VIL max (V) |
0.8 |
0.5 |
||
|
Power-OFF leakage current IOFF max (μA) |
1.0 |
|||
|
Quiescent supply current ICC max (μA) |
1.0 |
|||
|
封裝 |
fSV |
USV |
USV |
|
|
功能與產品型號 |
NAND Gate |
7UL1G00FS[7] |
7UL1G00FU[7] |
7UL1T00FU[7] |
|
NOR Gate |
7UL1G02FS |
7UL1G02FU |
7UL1T02FU |
|
|
Inverter |
7UL1G04FS |
7UL1G04FU |
7UL1T04FU[7] |
|
|
AND Gate |
7UL1G08FS |
7UL1G08FU |
7UL1T08FU |
|
|
Schmitt Inverter |
7UL1G14FS[7] |
7UL1G14FU[7] |
- |
|
|
Schmitt Buffer |
7UL1G17FS |
7UL1G17FU[7] |
- |
|
|
OR Gate |
7UL1G32FS |
7UL1G32FU |
7UL1T32FU |
|
|
Non Inverter |
7UL1G34FS |
7UL1G34FU |
7UL1T34FU[7] |
|
|
Ex-OR Gate |
7UL1G86FS[7] |
7UL1G86FU |
7UL1T86FU[7] |
|
|
3-State Buffer(/G) |
7UL1G125FS[7] |
7UL1G125FU[7] |
7UL1T125FU[7] |
|
|
3-State Buffer(G) |
7UL1G126FS |
7UL1G126FU[7] |
7UL1T126FU[7] |
|
註：
[1] 與東芝現有產品比較。
[2] 僅針對7UL1G系列提供。
[3] 截至2019年2月28日。東芝調查。
[4] @VCC=0.9V
[5] @VCC=3.6V
[6] 斷電保護功能：即使在電源關閉期間其輸入／輸出端有殘留電壓（3.6V以內），此功能也能夠防止發生功能異常或故障。
[7] 開發中（截至2019年1月）
