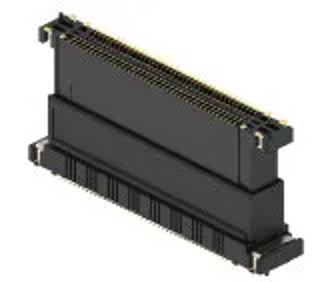

新品速遞 - Float Stack 車規級浮動板對板連接器

隨著汽車技術的快速進步和車輛日益互聯，設計工程師在電動汽車（EV）應用中尋求更高的靈活性和高性能的解決方案。Float Stack浮動式堆疊連接器提供多種配合高度，以滿足這些多樣化的電路設計需求。該系列連接器支持大電流應用，同時較大的浮動範圍可補償累積公差，實現順暢的自動化組裝。該系列浮動式堆疊連接器憑藉卓越的抗振性能，確保在苛刻環境下的連接可靠性。

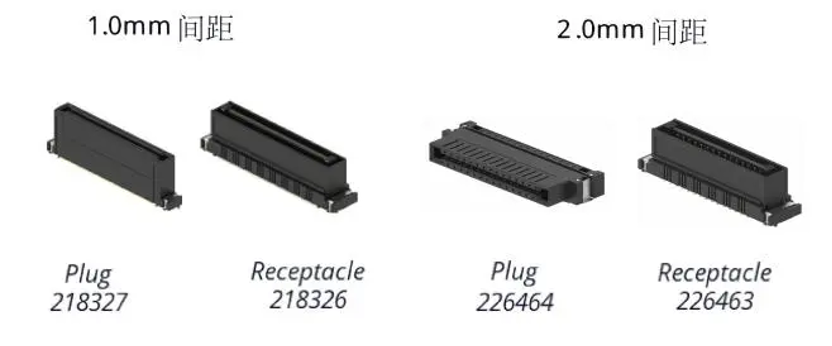

產品系列

Part.1 產品優勢及特色

提供設計靈活性

各種插配長度（19.00至26.00mm）*和電路規格（10至80）可滿足客戶需求。

使用公差補償實現自動化裝配

x、y和z方向上有+/-0.75mm寬幅浮動範圍，使得自動組裝以及盲插操作更容易，支持大規模自動化量產提高生產效率。

滿足高電流需求

電源引腳選項可有效處理高電流要求。

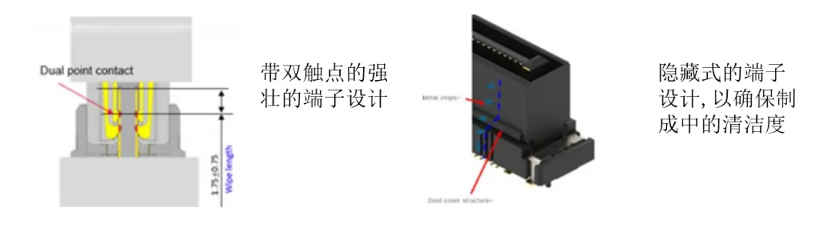

通過出色的抗震性能提高接觸可靠性

這些連接器有兩個觸點，可提高接觸可靠性。

更多配高及更多位數

Float Stack 1.00mm系列配高範圍：

13.00-34.00mm(8.00-12.00mm設計優化中)
1.00mm間距堆疊式位數：10至80位
2.00mm間距Right-Angle位數：10-40位

註：12.00mm-18.00mm及27.00mm-34.00mm兩種電路規格產品正在開發中。

通過車規級 USCAR-2 V2& LV214測試

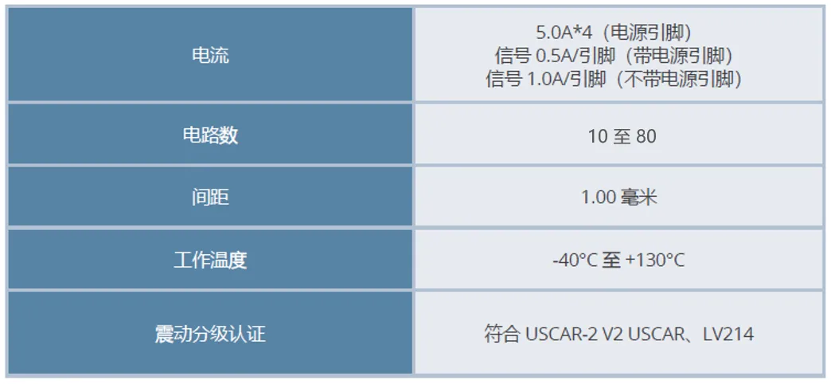

Part.2 規格參數

參考信息	包裝：凹盒帶狀帶蓋設計單位：毫米 RoHS：是不含鹵素：是不含氟表面活性劑(PFAS)：是
機械	間距：1.0/2.0mm 插配長度：19.00、20.00、21.00、22.00、23.00、24.00、25.00、26.00mm 12.00mm-18.00mm和27.00mm-34.00mm（正在開發）高度*^1： 1.0:13-34mm 2.0:Right-Angle 寬度：10.80mm 長度（插頭）：*15mm+（N/2 引腳1.00mm）長度*^2：TP+15mm 位數： 1.0:10 to 80 2.0:10 to 40 扣合次數：30 cycles 浮動量（xyz三軸）：±0.75mm（x、y、z）引線：±1.5mm 觸點類型：雙接觸擦拭長度：端子觸點1：2.52±0.75mm 端子觸點2：1.42±0.75mm 電源觸點：1.85±0.75mm 結構類型：垂直電路規格：10至80個電路耐用度（最大值）：20次插拔震動分級：*USCAR-2V2 1:1.0間距8~12mm在優化設計階段 2:TP=(位數/2)間距
電氣	額定電壓（最大值）：200V^3 電流（最大值）：* 0.5A/信號引腳帶5A電源^4引腳 1.0A/信號引腳（不帶電源引腳）流通能力（最大值）：* 0.5A/signal 5A/Power4 速率^4：1Gbps(SGMIl) 觸點電阻：信號引腳：<60毫歐電源引腳：<30毫歐耐電壓：1000V 絕緣電阻：*100兆歐 3:基於IEC_60664_1，污染等級1 *4:基於模擬的數據
物理參數	外殼：LCP UL 94V-0 觸點：銅合金電鍍：觸點區：金焊尾區：金板底：鎳工作溫度：-40°C至+130°C

Part.3 市場和應用

汽車

電池管理系統

直流對直流轉換器

逆變器

電機控制單元

車載充電器

工業自動化

自動化機械臂

表面貼裝(SMT)機

電源引腳選項可有效處理高電流要求。

數據通訊
