優點和特點
可在嚴苛的汽車環境中使用
連接器固位裝置採用強制鎖定設計，確保在受到衝擊力或振動力的應用場合中實現可靠連接。
提供可靠的高速數據連接
該連接器支持高達40Gbps的組合數據速率，採用全屏蔽設計，可增強信號完整性並減少干擾。
減小封裝尺寸和在印刷電路板上的占用空間
高密度24引腳設計支持小型化和靈活的設計，設計人員可將多個應用電路整合到電路板上的一個緊湊空間中。
提供混合型電源和數據連接
電源連接與高速數據連接採用同樣的外形尺寸，支持多種高級應用系統。
增強設計靈活性
提供多樣的電纜配置、板端底座配置及引腳排列選項，便於設計人員簡化設計流程，確保連接器符合特定的電路板設計需求。
USCAR接口 |
Type-C、999-U-USB-Z02和999-S-USB-Z02 |
驗證標準 |
USCAR-2，GMW3191 |
數據協議 |
USB 2.0和USB 3.2 Gen 2x2、DisplayPort、LVDS*、FD Link III和IV、GMSL 2和3、1000Base-T1、NGBase-T1、PCI Express（PCIe） |
數據速率 |
高達40Gbps |
電壓 |
最大值：48伏 |
路數 |
24路 |
工作溫度 |
-40至+105攝氏度 |

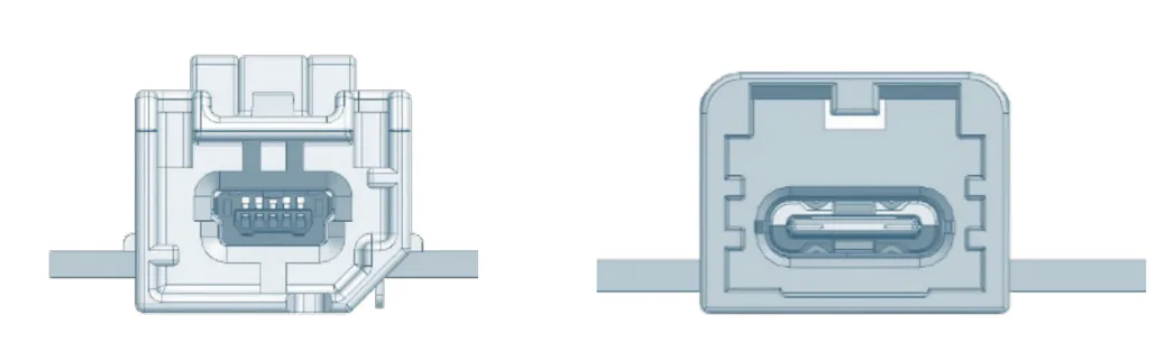

5路USCAR 30連接器與24路HSAutoLink C互聯系統對比
（板端底座設計僅供參考）
國標版接口即將發布，更契合中國客戶需求，敬請期待。
|

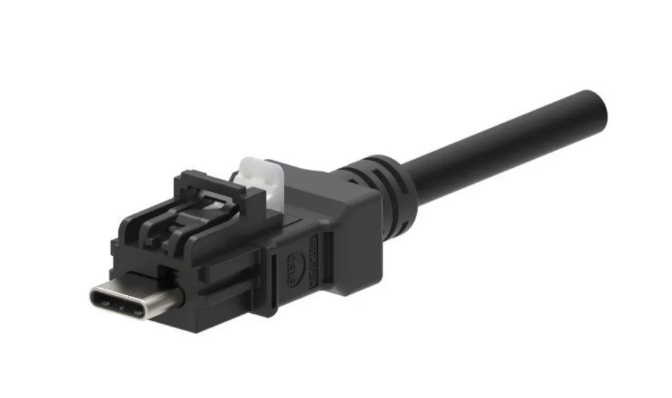

非密封連接器 |
 |
|

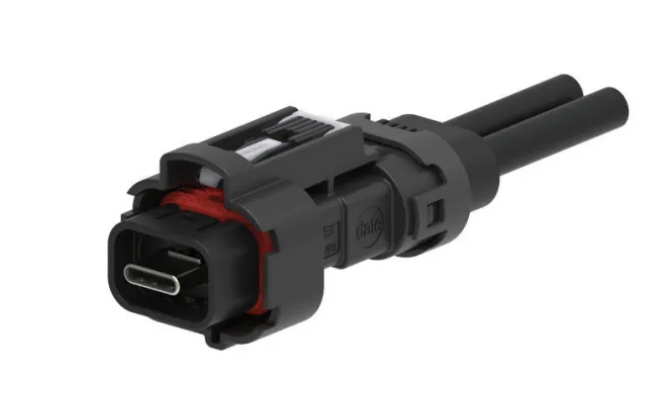

密封連接器 |
 |
|

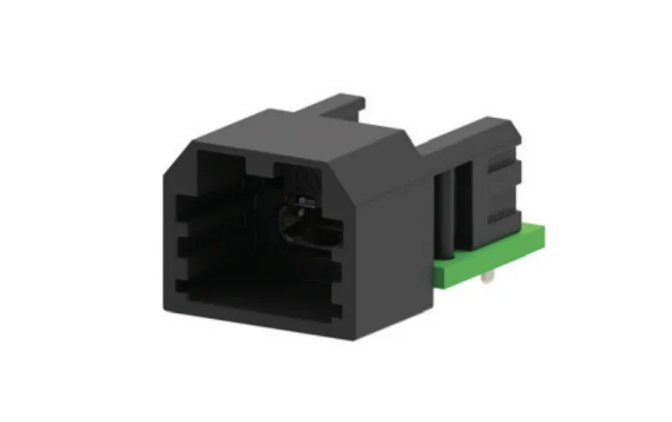

未密封的板端底座 |
 |
|

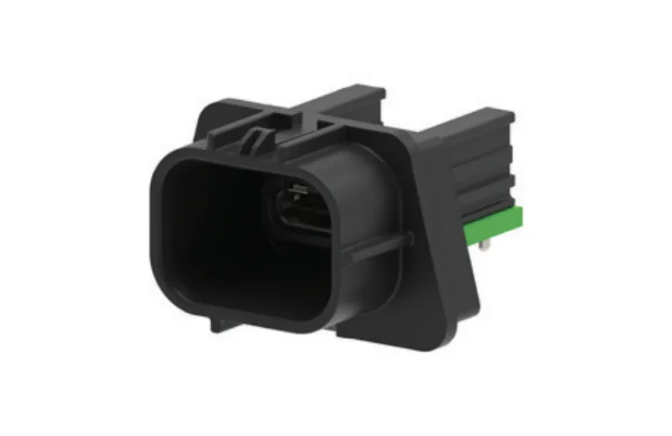

密封板端底座 |
 |
市場和應用場合
|
汽車 消費類充電埠 診斷系統 高解析度顯示器 信息娛樂系統 遠程信息處理系統 車輛分區之間的通信網絡 |
|
|
農業機械 消費類產品充電埠 診斷系統 高解析度顯示器 遠程信息處理系統 防水模塊 |
|
|
網絡 數據存儲和傳輸設備 |
|
規格參數
|
參考信息 |
設計計量單位：毫米 是否符合RoHS標準：是 含鹵素情況：低鹵素 USCAR接口：Type-C、999-U-USB-Z02和999-S-USB-Z02 阻燃等級：UL 94 HB 密封等級：S3（GMW3191） 驗證標準：USCAR-2，GMW3191 數據協議：USB 2.0和USB 3.2 Gen 2x2、DisplayPort、LVDS*、FD Link III和IV、GMSL 2和3、1000Base-T1、NGBase-T1、PCI Express（PCIe） |
|
機械參數 |
路數：24路 對PCB的插入力：不適用 插配力：45牛（最大值） 拔脫力：120牛（最小值） 可插拔次數（最小值）：連接器 - 25次 端子系列 - 10,000次 |
|
電氣參數 |
數據速率：高達40Gbps 電壓（最大值）：48伏 電流（最大值）：每個端子1.25安 連接器阻抗：85至100歐姆 ± 5歐姆 接觸電阻：40毫歐姆 絕緣耐壓：100伏交流 絕緣電阻（最小值）：100兆歐 |
|
物理參數 |
塑殼：PBT-GF20（非密封）、PBT-I-GF30（密封） 電纜出線角度：45、90或180度 觸點：高性能銅合金 端子電鍍：接觸部位 - 0.15微米鍍金（最小值）、焊尾部位 – 2微米鍍錫（最小值） 屏蔽層電鍍：1.25微米整體鍍鎳（最小值） 工作溫度：-40至+105攝氏度 |
*待驗證
