近年來，由於對微控制器和CPU等大規模積體電路（LSI）有高功能性的需求，系統單晶片（SoC）在製造過程中不斷小型化，工作電壓也不斷降低。相較之下，週邊設備通常繼續使用現有的電源系統，導致資料通訊期間訊號電壓電平不匹配。電平轉換器用於補償這種通訊過程中出現的訊號線電位差。
東芝電子元件及儲存裝置株式會社（簡稱「東芝」）現已推出三款可用作電平轉換器的雙電源匯流排收發器產品，以滿足這些電源系統的低電壓需求。這三款產品的型號分別為「74AVC4T245FT」、「74AVCH4T245FT」和「74AVC4T345FT」。東芝現有產品[1]的最低電壓為1.1V，而新產品優化了工藝，支援從0.8V開始進行電平轉換。
「74AVC4T245 FT」是一款4位元產品，配備4個雙向電平轉換電路，允許每2位元進行方向控制。 「74AVCH4T245FT」與此類似，輸入端/輸出端具有內建的匯流排保持功能，即使輸入端處於高阻抗狀態，也可以使用。這兩款產品都可用於UART [2]通訊等用途。 「74AVC4T345FT」可透過3位元和1位元控制方向，可用於SPI [3]通訊和其他用途。
這三款產品的靜態電流功耗都很低（I CCA 、I CCB ＝8μA（最大）） [4] ，因此有助於裝置省電。此外，使用者可在0.8V至3.6V範圍內自行設定輸入與輸出電壓，還可靈活設定上電時序／掉電時序，以簡化雙電源系統的電源管理。
新產品的輸出級採用三態電路。透過將其中一個電源端子連接至GND接地端或控制OE端子輸入，可將輸出級設定為高阻抗。此外，訊號方向可透過用於切換傳輸方向的DIR引腳來決定。新產品的工作溫度範圍為-40°C至125°C，並採用TSSOP16B封裝。
東芝將持續推出支援各種通訊協定的產品，滿足用戶的需求。
|
74 AVC series |
||
|
裝置型號 |
功能 |
應用（通訊協定） |
|
2位元×雙控（透過將4位元分成2個方向來提高可用性） |
UART 等 |
|
|
2位×雙控，具有匯流排保持功能，即使沒有訊號，也可保持先前的狀態。 |
UART 等 |
|
|
3位元＋1位元控制（適用於高速資料） |
SPI 等 |
|
產品配置圖
74AVC4T245FT
74AVCH4T245FT
74AVC4T345FT
註：
[1]TC7MP3125FT
[ 2]UART （通用非同步收發器） ，非同步串列通訊收發電路。
非同步資料傳輸協定
[3]SPI （串列週邊介面），同步串列通訊。同步資料傳輸協定
[4]將輸入端固定在電源端子上或固定為0V，T a ＝85°C。
特性
- 支援0.8V低電壓，支援各種電壓系統
- 支援UART和SPI通信
- 電源端子V CCA和V CCB的上電時序／掉電時序不受限制
特性說明
1.支援0.8V低電壓，支援各種電壓系統
74AVC系列支援各種電壓系統，並透過支援0.8V至3.6V的訊號電壓，可實現雙向通訊。使用者可任意設定供電電壓，並可在任意供電電壓下進行電平上升和電平下降通訊。

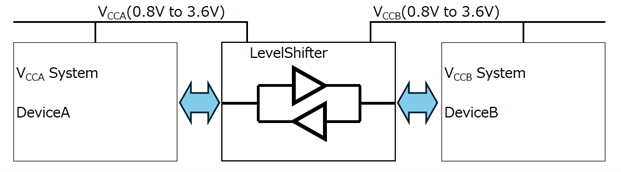

將74AVC系列連接到兩個電源系統的範例
2.支援UART和SPI通信
對於UART電平直接轉換（4線）訊號，可使用74AVC4T245（允許每2位元進行單獨的訊號方向控制）和74AVCH4T245（增加總線保持功能以控制這些訊號）。此外，對於SPI電平轉換訊號，可使用支援3位元和1位元通訊控制的74AVC4T345。
UART電平轉換（4線）範例（使用74AVC4T245/74AVCH4T245）

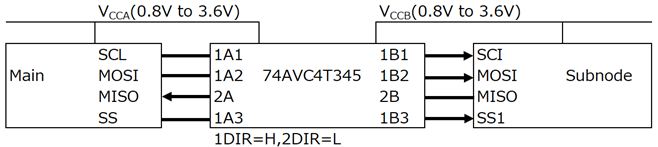

SPI電平轉換範例（使用74AVC4T345）
3.電源端子VCCA和VCCB的上電時序／掉電時序不受限制
在電子設備中，上電時序／掉電時序由系統決定。但在東芝的現有產品中，這種時序可能與系統不一致，需要考慮上電時序。在這些產品中，取消了對電源端子V CCA和V CCB的上電時序/掉電時序的限制，簡化了系統的電源管理。
應用
工業設備
- 資料中心的伺服器、通訊設備等
消費性設備
- 平板電腦、多功能事務機（MFP）等
主要規格
|
裝置型號 |
|||||||
|
封裝 |
名稱 |
||||||
|
尺寸 (mm) |
5.0×6.4 (典型值）), 厚度=1.2 (最大值) |
||||||
|
工作範圍 |
供電電壓 VCCA, VCCB (V) |
0.8 至 3.6 |
|||||
|
輸出電流 IOUTA, IOUTB (mA) |
VCCA, VCCB =3.0 to 3.6V |
±12 |
|||||
|
工作溫度 Topr (°C) |
-40 至 125 |
||||||
|
DC特性 （除非另有規定，T a ＝-40至85 °C） |
高電平輸入電壓 VIHA (V) |
nA, nDIR, nOE |
VCCA, VCCB =3.0 至 3.6V |
最小值 |
2.0 |
||
|
高電平輸入電壓 VIHB (V) |
nB |
||||||
|
低電平輸入電壓 VILA (V) |
nA, nDIR, nOE |
最大值 |
0.9 |
||||
|
低電平輸入電壓 VILB (V) |
nB |
||||||
|
Quiescent supply current ICCA, ICCB (μA) |
最大值 |
8 |
|||||
|
AC 特性 (Ta=-40 to 85°C) |
傳播延遲時間A至 B tPLH/tPHL (ns) |
VCCA, VCCB =3.0 至 3.6V |
最大值 |
3.3 |
|||
|
傳播延遲時間B至 A tPLH/tPHL (ns) |
|||||||
|
庫存查詢與購買 |
 |
|
|
||||
*公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
*本文檔中的資訊，包括產品價格和規格、服務內容以及聯絡資訊，截至發布之日均為最新資訊，但如有變更，恕不另行通知。
