車載3 kW 48 V-12 V雙向DC-DC轉換器
近年來，為了減少溫室氣體排放， xEV （混合動力車和電池驅動的電動車）越來越受歡迎。 xEV內部除了配置12 V電池外，還可能配備了48 V電池，以減少電力損耗。 該設計是一種雙向DC-DC轉換器，適用於具有48 V電池和12 V電池的應用。它透過使用具有低導通電阻和高散熱性的東芝車規MOSFET，讓系統效率更佳提升。 此參考設計提供了電路各部分的設計要點、操作方法以及電路圖和PCB layout等設計資訊，可以靈活的使用在您的設計當中。

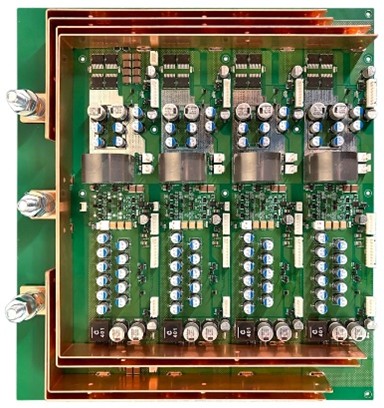

電路板外觀

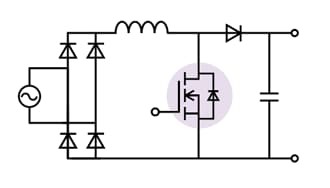

簡易功能方塊圖
特性
- 具有48 V至12 V降壓和12 V至48 V升壓功能的雙向轉換器
- 總效率92.2 %（升壓模式，Vin＝48 V，100 %負載）
- 總效率91.3 %（降壓模式，Vin＝12 V，100 %負載）
- 內建輸入／輸出電路與各種保護電路
- 配備最新一代功率MOSFET和Intelligent Power Device (內含保護功能)
說明
|
輸入電壓 |
( 降壓操作）DC 24 V至54 V，（升壓操作） DC 5 V至16 V |
|
輸出電壓 |
( 降壓操作）DC 12 V，（升壓操作）DC 48 V |
|
輸出功率 |
3kW |
|
電路拓撲 |
4 相非隔離雙向DC-DC轉換器 |

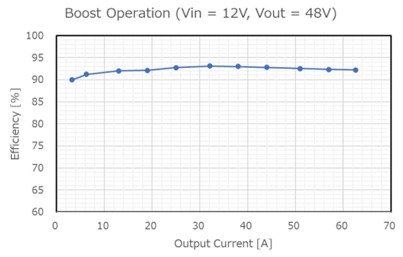

效率曲線
設計文件
供設計人員使用的材料，例如電路操作概述和設計注意事項的解釋。
請連結東芝網頁點選每個選項以查看內容。
表單的頂端
表單的底部
設計數據
提供可載入到EDA工具中的電路資料、PCB佈局資料以及PCB製造中使用的資料。來自多個工具供應商的可用格式。您可以使用喜歡的工具來自由的編輯它。
請連結東芝網頁點選每個選項以查看內容。
表單的底部
使用東芝項目/產品
|
器件型號 |
器件目錄 |
使用部位・數量 |
說明 |
|
功率MOSFET (N通道 single 60V<VDSS≤150V) |
48 V輸入／輸出電路&DC-DC轉換器電路・32 |
N通道MOSFET、100 V、70 A、0.0041 Ω@10 V、DSOP Advance( WF)L
|
|
|
功率MOSFET (N通道 single 30V<VDSS≤60V) |
12 V輸入／輸出電路・16 |
N通道MOSFET、40 V、400 A、0.00030 Ω@10 V、L-TOGL
|
|
|
Intelligent power device (High side power-MOSFET driver with built-in charge pump) |
12 V輸入／輸出電路・4 |
用於High side MOSFET車規閘極驅動器，SSOP16 |
相關文件
我們提供有助於設計和考慮類似電路的材料，例如已安裝產品的應用說明。
請連結東芝網頁點選每個選項以查看內容。
