新品速遞 MicroBeam連接器和電纜組件
MicroBeam連接器和電纜組件專為高密度、近晶片應用場合設計，是扁平且高性能的連接解決方案。它們支持高達112Gbps的傳輸速率，具備卓越的信號完整性（SI），並提供12或16個差分對（DP）連接。其緊湊的設計使整體插配高度降至不到7.00毫米，從而減少了自身對其它組件的干擾，同時優化了空氣流動和熱管理。
優點和特點
優化熱管理
小於7.00毫米的扁平插配高度使導體能夠位於散熱器組件下方，最大限度地改善空氣流通，進而提高冷卻效果。
確保性能穩定
該連接器採用堅固的設計，配有金屬殼體和蓋板，可承受較大機械力，因此不宜損壞且連接性能穩定。
簡化裝配和維護操作
該連接器的設計簡潔直觀，裝配人員無需使用工具或參加專業培訓即可輕鬆插入連 接頭、完成配接和解配操作，從而有效減少系統停機時間和配接錯誤。
提供高數據速率和出色的信號完整性
由於採用了支持優化信號完整性的twinax電纜，數據速率可達112Gbps，用戶可通過BiPass電纜連接來滿足市場需求。
支持高密度架構
由於採用小型化設計，設計人員可以在晶片周圍放置多個連接器，從而提供更多的高速通道。
應用場合

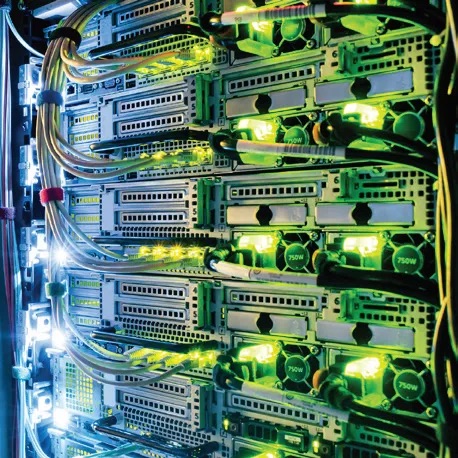

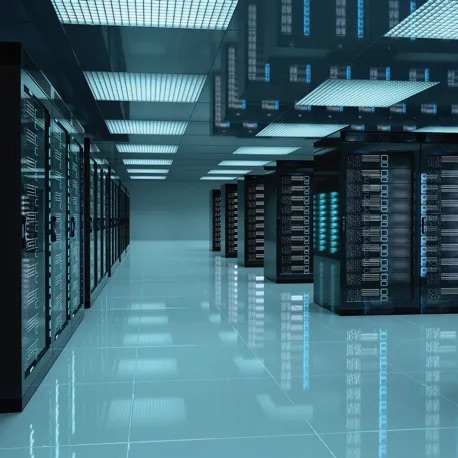

網絡
以太網交換機
AI硬體
與面板連接的高速布線

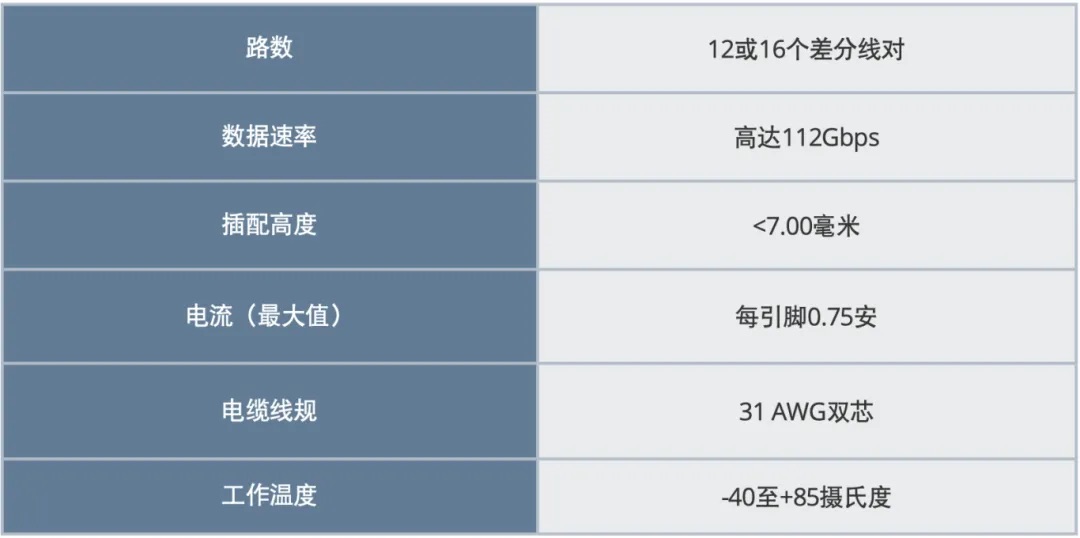

參數規格
參考信息
|
零部件系列：插座 - 219030 |
|
電纜組件 - 221633221635 |
|
包裝：卷帶（插座） |
|
設計計量單位：毫米 |
|
是否符合RoHS標準：是 |
|
是否無鹵素：是 |
電氣參數
|
電壓（最大值）：29.9伏有效值 |
|
電流（最大值）：每個引腳0.75安 |
|
接觸電阻（最大值）： 20毫歐姆（初始值） |
|
絕緣耐壓：300伏交流有效值 |
|
絕緣電阻：1000兆歐 |
|
阻抗：92.5歐姆 |
環境參數
|
溫升（最大值）： 85攝氏度（0.75安，各信號觸點串聯） |
|
溫度與壽命：EIA-364-17方法A，第4條 |
|
熱衝擊：EIA-364-32方法A，第1條 |
|
機械振動：EIA-364-28，第7條 |
|
機械衝擊：EIA-364-27，A條 |
|
循環溫度和濕度：EIA-364-31，方法4 |
|
混合流動氣體：EIA-364-65 IIA級 |
|
熱干擾：EIA-364-110，A條、持續時間A |
|
粉塵：EIA-364-91 |
機械參數
|
插配力（最大值）： 50牛（插座蓋關閉力） |
|
拔脫力（最大值）： 30牛（插座蓋打開力） |
|
可插拔次數（最小值）：100次 |
物理參數
|
塑殼：LCP |
|
座片：LCP |
|
板端底座電纜蓋：不鏽鋼 |
|
插座蓋和側護板：不鏽鋼 |
|
板端底座電纜保護蓋：透明PET |
|
觸點端子：銅合金 |
|
電鍍： 接觸部位 - 最小值0.76微米，鍍鎳後鍍金 插座表面貼裝尾部部位 - 鍍鎳後鍍超薄金 插座側護板 - 可焊接鎳 |
|
電纜：31 AWG雙芯 |
|
工作溫度：-40至+85攝氏度 |
