東芝在東芝半導體（泰國）發表TCR3DMxxA和TCR3EMxxA系列LDO穩壓器

東芝現已在東芝半導體（泰國）生產基地開始量產小型封裝的TCR3DMxxA系列低壓差（LDO）穩壓器和TCR3EMxxA系列低電流消耗LDO穩壓器。

TCR3DMxxA新系列是一款低壓差（LDO）穩壓器，而TCR3EMxxA系列則是低電流消耗LDO穩壓器。這兩個系列的控制引腳閥值電壓均為V _CTH ＝0.8 V（最小值），支援1.2 VI/O，有助於降低設備的功耗。

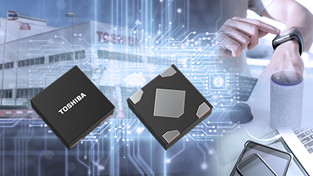

TCR3DMxxA系列及TCR3EMxxA系列均採用小型低高度貼片式DFN4D封裝。此外，因為可以結合小型陶瓷型輸入/輸出電容，因此適用於行動裝置、穿戴式裝置以及其他具有高密度安裝要求的小型裝置的電源線。

東芝網站上現已發布基於以下新產品的參考設計： TCR3EMxxA / 3DMxxA / 3LMxxA系列LDO穩壓器，具有300 mA輸出，採用小型DFN4D封裝，適用於電源電路應用。

東芝將穩定供應包括TCR3DMxxA系列和TCR3EMxxA系列的LDO穩壓器。

採用新產品的「小型封裝DFN4D、300 mA輸出LDO穩壓器3系列電源電路應用」 的參考設計

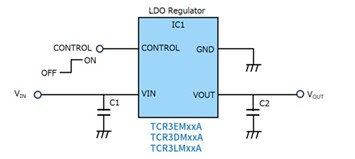

簡易方框圖

特性

1. 低壓差電壓（TCR3DMxxA系列）
2. 低電流消耗（低靜態電流）（TCR3EMxxA系列）
3. 小型低高度DFN4D封裝（常用於TCR3DMxxA/3EMxxA系列）

特性說明

1.低壓差電壓（TCR3DMxxA系列）

圖1：TCR3DM25A壓差電壓特性

低壓差電壓：V _DO ＝ 216 mV（典型值）（V _OUT ＝2.5 V，I _OUT ＝300 mA， T _j ＝25 °C）

壓差電壓是在特定輸出電流下，輸入電壓與目標輸出電壓之間的指定最小電位差。當輸入電壓下降，輸入與輸出之間的電位差低於壓差電壓時，無法調整輸出電壓。 TCR3DMxxA系列是低壓差電壓產品。因此，在電池供電應用中，即使電池電壓下降，也能保持輸出電壓。此外，由於TCR3DMxxA系列可在低輸入電壓下輸出大電流，因此其功耗低，電源效率高。

2.低電流消耗（低靜態電流）（TCR3EMxxA系列）

圖2：TCR3EM25A靜態電流特性

低電流消耗（低靜態電流）：I _B(ON) ＝35 μA （最大值）（I _OUT ＝0 mA，V _in ＝5.5 V， T _j ＝25 °C）

LDO的靜態電流是指工作LDO內部控制電路消耗的電流。
當靜態電流較低時，整個電路的能耗也會很低。這項優點可延長電池壽命。
TCR3EMxxA系列可將靜態電流抑製到35 μA （最大值），有助於實現整個裝置的低功耗和長時間運作。

3.小型低高度DFN4D封裝（常用於TCR3DMxxA／3EMxxA系列）

TCR3DMxxA/3EMxxA系列採用小型低高度貼片式DFN4D封裝。此外，這些系列可使用小型陶瓷型輸入/輸出電容，因此適用於需要高密度安裝的小型裝置（如行動裝置和穿戴式終端）的電源線。

應用

• 行動裝置、穿戴式裝置、物聯網裝置等

主要規格

裝置型號				TCR3DMxxA series	TCR3EMxxA series
封裝	名稱			DFN4D
	尺寸 (mm)		典型值	1.0×1.0, t=0.37
工作範圍 (Ta=-40 至 85°C)	輸入電壓 VIN (V)			1.5 至 5.5 [1]	1.3 至 5.5 [1]
	輸出電壓 VOUT (V)			1.0 至 4.5	0.8 至 5.0
	輸出電流 IOUT (mA)			300
電氣特性（除非另有規定， T j ＝25 °C）	靜態電流 IB(ON) (μA)	IOUT=0mA, VIN=5.5V [2]	典型值	86	35
	壓差電壓 VDO [3] (mV)		典型值	216 (IOUT=300mA, VOUT=2.5V)	330 (IOUT=300mA, VOUT=2.5V)
	紋波抑制比 R.R. (dB)	f=1kHz, IOUT=10mA, Ta=25°C	典型值	72 (VRipple=500mVp-p, VOUT=2.5V)	68 (VRipple=500mVp-p, VOUT=2.5V)
	輸出雜訊電壓 VNO (μVrms)	IOUT=10mA, 10Hz≦f≦100kHz, Ta=25°C	典型值	38 (VOUT=2.5V)	50 (VOUT=2.5V)
	負載瞬變響應 ⊿VOUT (mV)		典型值	-80/+80mV (1←→300mA) [4]	-95/+100mV (1←→300mA) [4]
	控制引腳 閾值電壓 VCTH (V)	控制引腳輸入電壓“高電平”, Tj=-40 至 85°C	最小值	0.8	0.8
	控制引腳 閾值電壓 VCTL (V)	控制引腳輸入電壓“低電平”, Tj=-40 至 85°C	最大值	0.4	0.4
過電流保護功能				Yes
過熱保護功能				Yes
自動放電功能				Yes
庫存查詢與購買

註：
[ 1]請參考壓差電壓特性，並在絕對最高額定結溫和工作溫度範圍內使用壓力差電壓。
[2]控制反偏電流除外（I _CT ）
[3]V _DO ＝V _IN1 -（V _OUT1 ×0.97）
V _OUT1表示V _IN ＝V _OUT +1.0 V時的輸出電壓。
V _IN1表示逐漸降低輸入電壓後輸出電壓變成V _OUT1的97 %時的輸入電壓。
[4]t _r ＝ t _f ＝1.0 μs （在10%至90%範圍內定義為0.8 µs）

相關資訊

• 新生產基地：東芝半導體（泰國）
