功能上新 - Micro-Lock Plus 2.00毫米端子間距連接器系列產品
Micro-Lock Plus連接器系列專為緊湊型應用打造，不僅具備高溫環境下所需的電氣和機械可靠性，還提供出色的空間優化與堅固耐用的連接性能。該系列產品能滿足各行業的嚴格需求，包括在嚴苛環境下運行設備的要求
新功能雙排版本
《優點和特點》
在有限的空間內提供更多的觸點
雙排設計適用於需要連接眾多導線或組件的場合，節省空間，能提供更高密度的連接。
改善信號完整性
雙排連接器的附加觸點，通過降低串擾和增強阻抗控制，提升了信號完整性性能。
通過牢固抓握電路板，緩解了焊點所承受的應力
堅固的金屬焊片牢牢地將連接器固定於電路板上，有效防護焊點免受機械應力損害，從而提升了連接的穩定性和耐久性。
提供牢固的對配保持力和布局緊湊性
該系列產品憑藉其獨特的強制鎖定設計，保障了穩固的對配連接，加之緊湊的外形尺寸，使其在注重可靠性和空間效率的關鍵應用場景中成為理想之選。
有助於確保穩妥的對配連接
寬大的強制卡扣，鎖定時可發出咔嗒聲，通過提供觸覺和聽覺反饋，增強了用戶體驗，確保連接到位且對配穩妥。

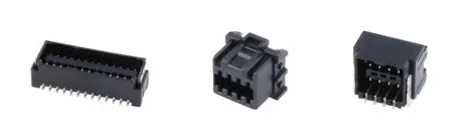

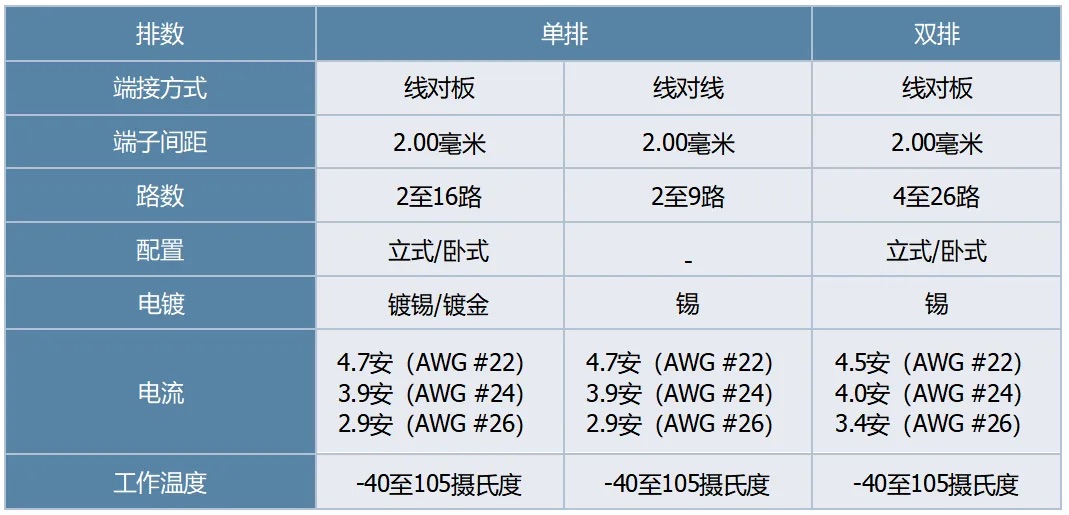

Micro-Lock Plus 2.00毫米 Micro-Lock Plus 2.00毫米
鍍金端子 鍍金單排連接器，2至16路
Micro-Lock Plus 2.00毫米線對板連接器
《市場和應用場合》
《參數規格》
參考信息：
|
包裝： 卷盤包裝（端子） 壓紋帶卷包裝（板端底座組件）袋裝（插座塑殼） |
||||
| 對配器件：Micro-Lock Plus連接器 | ||||
| 設計計量單位：毫米 | ||||
| 是否符合RoHS標準：是 | ||||
| 是否含低鹵素：是 |
機械參數：
| 端子間距：2.00毫米 | ||||
| 壓接端子插入力（最大值）：9.8牛 | ||||
| 壓接拔脫力（最小值）：39.2牛（AWG 22） | ||||
|
塑殼鎖定強度（最小值）： 單排：80牛（6至16路） 雙排：68.6牛（12至26路） 可插拔次數（最大值）：30次 |
電氣參數：
| 電壓（最大值）：250伏交流有效值/直流 | ||||
|

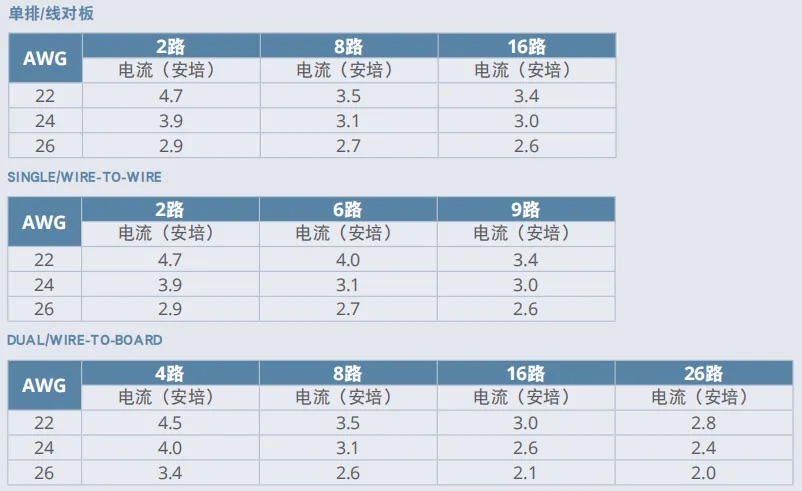

電流（最大值）： 單排：4.7安（2路/AWG 22） 雙排：4.5安（4路/AWG 22） |
||||
|
路數： 單排：2至16路 雙排：4至26路 |
||||
| 接觸電阻（最大值）：10毫歐 | ||||
| 絕緣耐壓：800伏交流 | ||||
| 絕緣電阻（最小值）：1000兆歐 |
物理參數：
|
塑殼： 插座 – PBT塑料 板端底座 – PA塑料 |
||||
|
板端底座引腳： 單排：黃銅、錫和金 雙排：黃銅和錫 |
||||
|
壓接端子： 單排：銅合金、錫和金 雙排：銅合金和錫 |
||||
| 工作溫度：-40至+105攝氏度 |
《訂購信息》

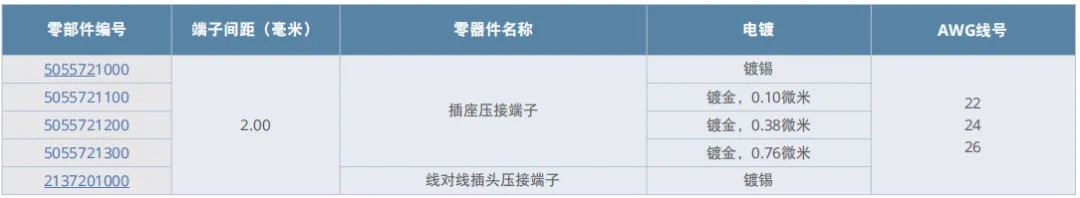

壓接端子：

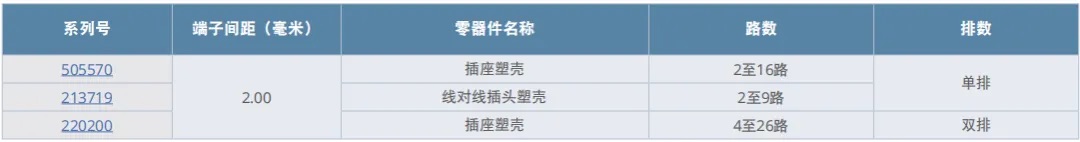

塑殼：

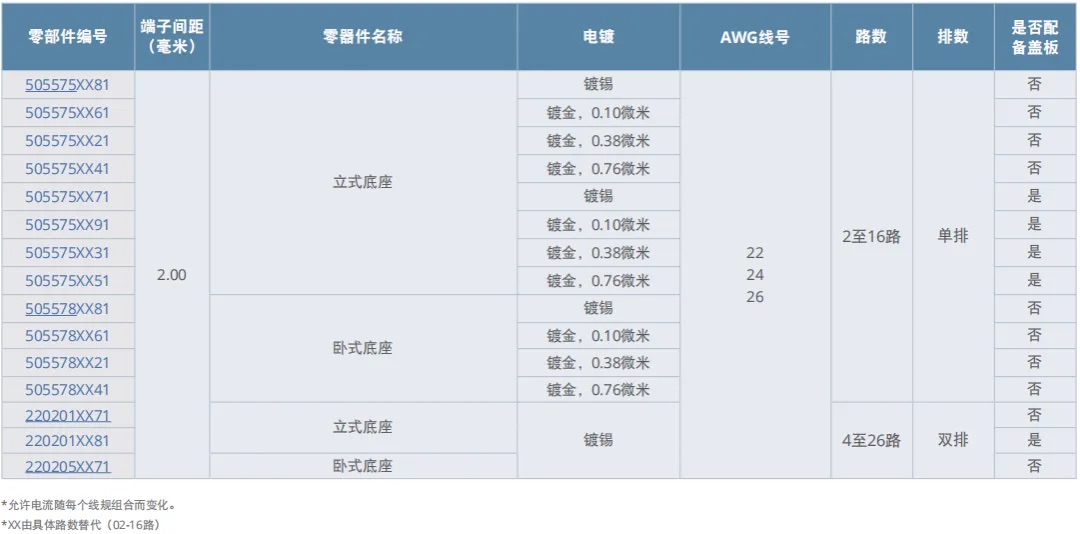

板端底座：
