英飛凌SECORA™ Pay Bio增強非接觸式生物識別支付的便利性和可信賴度

<div class="main-news-content">
								<div style="width: 100%;display: flex;flex-direction: row; margin-bottom:10px;">
										<div style="flex-grow:1;">作者 : Molex 官方微信</div>
															<div style="flex-grow:1;">出處 : https://mp.weixin.qq.com/s/LM4ozbRpFIR1086WNWosBw</div>
									</div>

								<div>
					<h1 id="activity-name" class="rich_media_title "><span style="font-size: 18px;"><strong>新品速遞 | DeviceNet網絡接口卡</strong></span></h1>
<div id="js_content" class="rich_media_content js_underline_content autoTypeSetting24psection fix_apple_default_style">
<section>
<section>
<section>
<section>
<section>
<h2><span style="color: #0000ff; font-size: 18px;"><span style="font-size: 15px;">DeviceNet網絡接口卡能夠將各種客戶設備迅速、穩定地集成到工業DeviceNet網絡中。它融合了高性能的硬體和易用的軟體，為用戶通信需求提供了理想的解決方案。此網卡能將網絡任務從主機系統轉移到自身所連接的硬體上，顯著提升了系統性能，減少了CPU占用，並優化了工業環境下的網絡效率。</span><br><br><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__08.jpeg" alt=""></span></h2>
</section>
</section>
</section>
</section>
<section>
<section>
<section>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__01.jpeg" alt=""></p>
<p> </p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__02.jpeg" alt=""> </p>
<p><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__03.jpeg" alt=""></p>

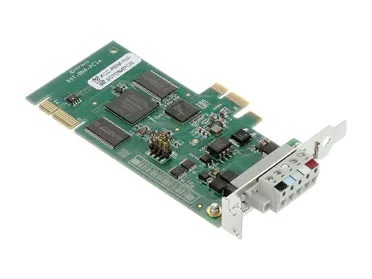

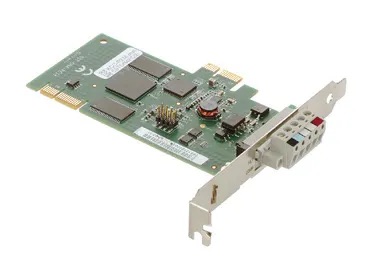

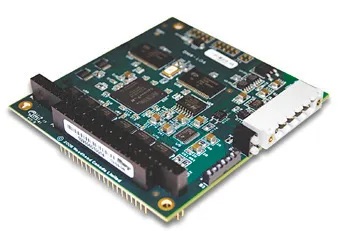

<p style="text-align: center;"><em>▲DeviceNet網絡接口卡</em></p>
<p> </p>
<section></section>
</section>
</section>
<section data-support="96編輯器" data-style-id="32598">
<section data-align="title">
<section>
<section>
<p><span style="font-size: 18px; color: #008000;"><strong>特色優勢</strong></span></p>
</section>
</section>
</section>
</section>
<p><span style="font-size: 15px; color: #0000ff;"><strong>支持實時控制</strong></span></p>
<p><span style="font-size: 15px;">該網絡接口卡（網卡）在3到5毫秒內發出信號，可實現數據採集應用中的實時控制。</span></p>
<p> </p>
<p><span style="font-size: 15px; color: #0000ff;"><strong>同時執行掃描器和適配器操作</strong></span></p>
<p><span style="font-size: 15px;">單個網卡集整合了掃描器的第二組客戶端功能與適配器的服務器功能，能夠根據需求實施多功能控制方案。</span></p>
<p> </p>
<p><span style="font-size: 15px; color: #0000ff;"><strong>提高性能和可靠性</strong></span></p>
<p><span style="font-size: 15px;">現場可編程門陣列設計減少了組件種類並延長了產品生命周期。</span></p>
<p> </p>
<p><span style="font-size: 15px; color: #0000ff;"><strong>減少Molex通用工業協議（CIP）安全軟體堆棧部署中所需的工作量和時間</strong></span></p>
<p><span style="font-size: 15px;">CIP安全服務器（適配器）的採用，完美契合未來應用與安全需求。</span></p>
<p> </p>
<p><span style="font-size: 15px; color: #0000ff;"><strong>在激活後的500毫秒內訪問設備</strong></span></p>
<p><span style="font-size: 15px;">在客戶端（掃描器）模式下，該網卡的快速連接功能極大地提高了訪問設備的速度。</span></p>
<p><span style="font-size: 15px;"> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__04.jpeg" alt=""></span></p>
</section>
<section>
<section data-support="96編輯器" data-style-id="32598">
<section data-align="title">
<section>
<section>
<p><strong><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/_____________2024-10-23_______3_07_43.png" alt=""></strong></p>
</section>
</section>
</section>
</section>
</section>
<section>
<section>
<section data-width="40%">
<p><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/_____________2024-10-23_______3_08_11.png" alt=""></p>
</section>
</section>
</section>
<section data-support="96編輯器" data-style-id="32598">
<section data-align="title">
<section>
<section>

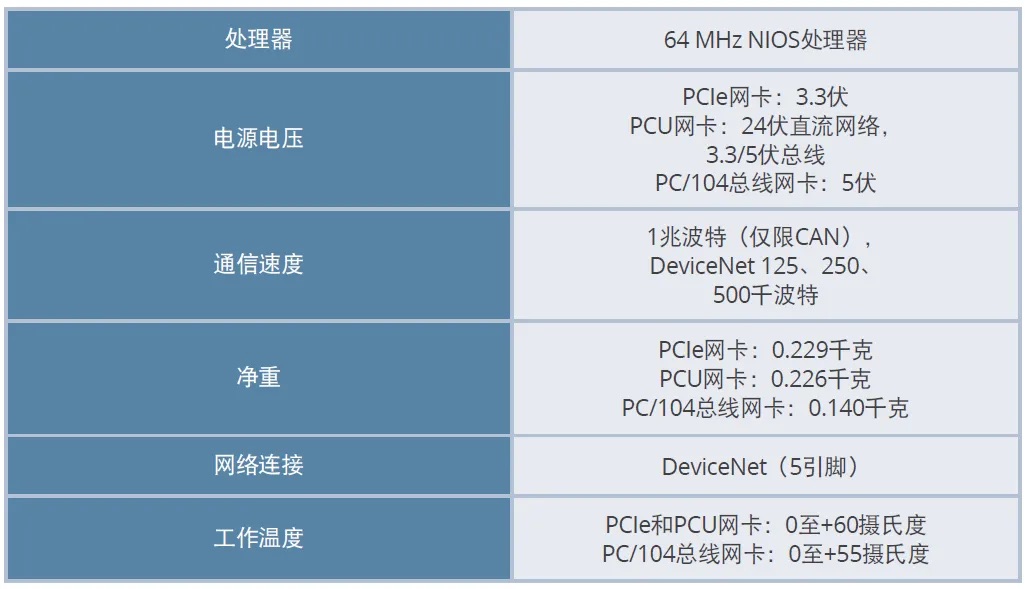

<p><span style="font-size: 18px; color: #008080;"><strong>規格參數</strong></span></p>
</section>
</section>
</section>
</section>
<section>

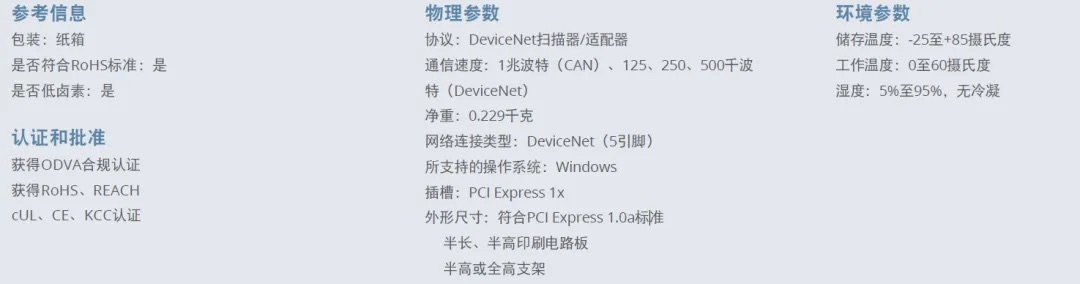

<p><span style="font-size: 15px;"><strong>PCI Express串行總線</strong></span></p>
<p><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__05.jpeg" alt=""> </p>
<p><strong> </strong></p>

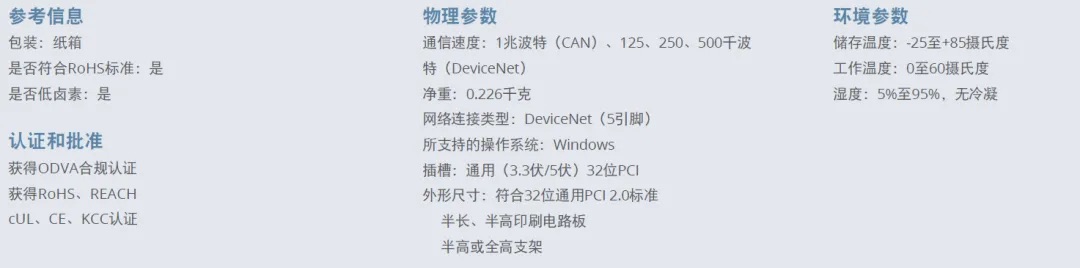

<p><span style="font-size: 15px;"><strong>PCU</strong></span></p>
<p><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__06.jpeg" alt=""> </p>
<p><strong> </strong></p>

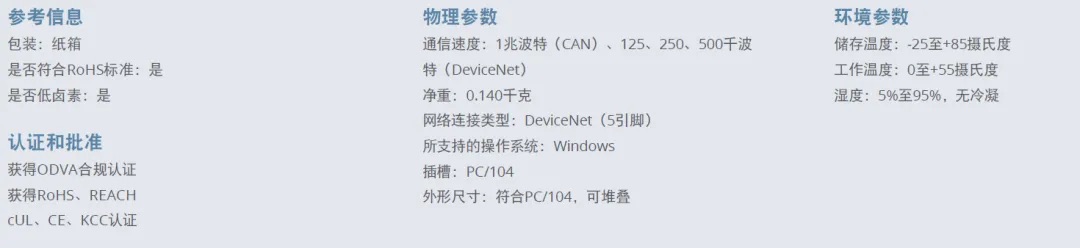

<p><span style="font-size: 15px;"><strong>PC/104</strong></span></p>
<p> <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2024/22935/tinymce/devicenet_network_interface_cards_photo__07.jpeg" alt=""></p>
</section>
</section>
</div>				</div>
