新品速遞丨EtherNet/IP 工業I/O模塊
EtherNet/IP 工業I/O模塊是堅固耐用的IP67級輸入/輸出（I/O）模塊，設計用於在嚴苛環境中連接工業控制器和設備，以支持EtherNet/IP協議工業網絡實現快速且多功能的自動化。
▲EtherNet/IP 工業I/O模塊
特色優勢
抗振防塵
樹脂灌封能有效密封電纜，防止異物進入，因此該模塊適合安裝在機器上。
可根據不同應用場合靈活配置模塊
用戶能夠選擇固定的或者是可配置數字I/O通道的模塊。Molex提供了多種輸入和輸出組合供用戶選擇，旨在提升產品的適配性，並降低整體成本。
採用M12 Ultra-Lock推入式鎖定連接器，以減少安裝所需時間。
利用快速且安全的Ultra-Lock連接器，安裝人員能夠進行快速的安裝和更換操作。該模塊同時適配螺紋M12連接器，以增強其靈活性。
快速的標準品方式供應
最快可在6至8周內交貨。
簡化工業網絡的組網過程
該模塊遵循EtherNet/IP協議，支持以太網環冗餘（DLR功能）和快速連接特性，能夠在500毫秒內完成快速啟動與連接，顯著縮短安裝及停機時間。
LED診斷燈顯示模塊及網絡狀況
維護人員能夠藉助嵌入式Web服務器、現場總線診斷功能和LED診斷指示功能，輕鬆確定I/O、模塊和網絡的運行狀態。

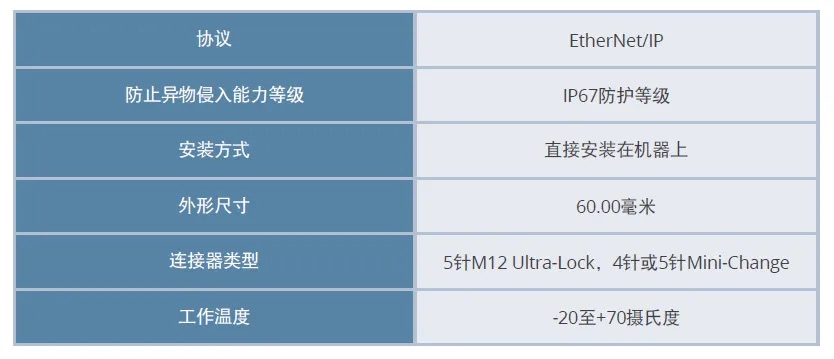

規格參數
參考信息
包裝：紙箱
設計計量單位：毫米
是否獲得ODVA認證：是
是否符合RoHS標準：是
是否符合CE標準：是
是否符合REACH標準：是
是否符合cULus/CSA標準：是（CSA 22.2）
電磁兼容性：EN 61000-6-2/EN 61000-6-4
I/O模塊可選配置：
16個輸入
8個輸入 + 8個輸出
16個輸入/輸出，用戶可配置
現場總線
網絡連接器：2 x M12，4針，母頭，D編碼，鎳黃銅
是否設有LED診斷指示燈：是（每個埠設有一個指示
燈，用於顯示鏈路/速度/活動情況）
旋轉開關：3個（固定、DHCP、存儲式）
協議：EtherNet/IP從站
是否支持I/O和顯式通信：是
請求數據包間隔（RPI）：1毫秒
功能：DLR客戶端、ACD、快速連接（A類）
以太網數據包：每秒管理多達9000個數據包
是否設有描述文件：是（EDS）
從模塊上傳EDS文件：使用羅克韋爾RSLinx
物理參數
尺寸：220.00 x 60.00 x 37.50毫米
塑殼：IP67防護等級
塑殼材料：PBT VALOX 420 SEO
工作溫度：-20至+70攝氏度
儲存溫度：-40至+85攝氏度
相對濕度：10至95%，無冷凝
輸入通道
輸入類型：PNP，灌電流，IEC 61131-2-Type 3
是否設有LED診斷指示燈：是
傳感器電源：140毫安（引腳1），
短路保護和過流保護
輸入濾波器：5 毫秒
連接器：M12，4針，母頭，A編碼，鎳黃銅
電源連接器
電源輸入：Mini-Change公頭，4針或5針
電源輸出：Mini-Change母頭，4針或5針
是否防止電源交叉：是
輸出通道
輸出類型：PNP，有源輸出
輸出電流：每通道2.0安培（25攝氏度時最大8.0安培）
是否設有LED診斷指示燈：是
是否設有短路和過流保護：是
連接器：M12，4針，母頭，A編碼，鎳黃銅
開關頻率：200赫茲
衝擊和振動
振動：EN 60068-2-6/EN 60068-2-29
機械衝擊：EN 60068-2-6 / EN 60068-2-29
電源要求
模塊輸入電源：24伏直流（-15/+20%）
模塊輸出電源：24伏直流（-15/+20%），
每個模塊最大8.0安培
是否設有LED診斷指示燈：是（邏輯/輸入和輸出），
可檢測高壓和低壓操作
以太網交換機
網絡連接器：2 x M12，4針，母頭，D編碼，鎳黃銅
是否設有LED診斷燈：是（每個埠一個診斷燈、顯示鏈路/速度/活動狀態）
數據速率：2埠，10/100 Mbps（自適應）
