新品速遞丨USB Type-C 連接器
Molex現提供緊湊型 USB Type-C 連接器的擴展系列產品，可支持高達 5.0安培的電流和10Gbps的信號速率，為消費類設備、工業和物聯網設備以及其它高速 I/O應用設備提供防水且堅固可靠的連接。
特色優勢

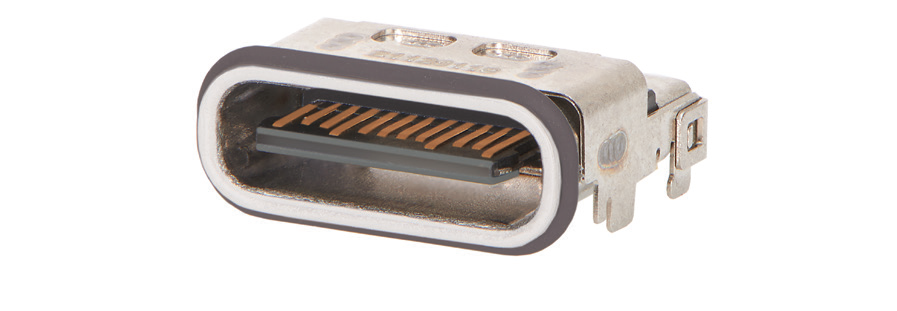

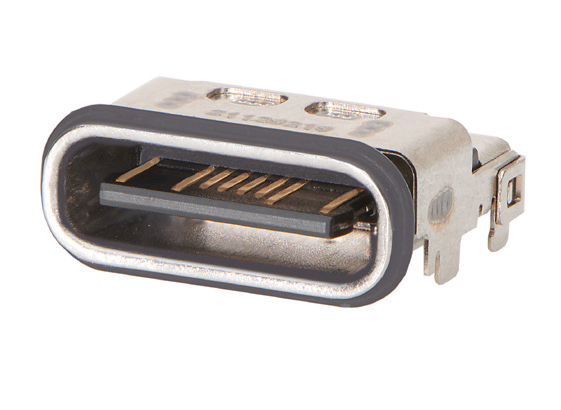

防水型USB TYPE-C連接器
▲USB 2.0 Type-C、頂部安裝插座、防水、16 針 (203615系列)
IPX8 防護等級
提供防塵和防水保護
擁有USB證書
可提供TID 編號
▲USB 3.2 第2代 Type-C，中間安裝插座，防水，24 針（221632 系列）
IPX7防護等級
提供防塵和防水保護
單排表面貼裝焊針設計
• 結構緊湊
• 實現輕鬆測試並提高安裝良率
• 允許在表面貼裝引腳上輕鬆補焊
▲USB 3.2 第2代 Type-C、頂部安裝插座、防水、24 針（217804 系列）
可連接5.0安培/100瓦電源電路
支持快速充電
液體矽橡膠（LSR）注塑成型密封圈
• 方便設備組裝
• 提供出色的耐溫和耐候性
• 通過密封環帶保持與連接器的密封
IPX5防護等級
提供防塵和防水保護
▲USB 3.2 第1代 Type-C，中間安裝插座，防水，24 針
（202410 系列）
USB 3.2 第2代 TYPE-C連接器
能夠連接5.0安培/100瓦功率電路和高達 10 Gbps速率的數據電路
實現快速充電和高速數據傳輸
金屬外框，帶長支架
可牢固連接印刷電路板，堅固耐用
中間板採用“舌型”設計
有助於確保連接器的高可靠性，同時防止誤操作造成連接器損壞
插頭外殼與塑殼之間採用聚酯薄膜
充分防止插接期間出現電氣短路現象
插頭採用一體式金屬殼
可輕鬆辨識該連接電纜，並把其與非Type-C 型USB電纜區分
插座塑殼採用高溫尼龍嵌件成型
增加了連接器強度，減少中間板和端子之間短路的可能性
立式、頂部安裝和中間安裝USB 3.2 第2 代Type-c 插座
有助於進行靈活設計
採用靈活的高度和工裝設計
最大限度降低成本並縮短生產換型時間，滿足客戶對不同高度的要求
四止擋設計
可以防止插頭過度插入而造成外殼和焊尾分離
外殼中有4個凸耳，中間板有兩個凸耳
提供穩健的印刷電路板安裝設計

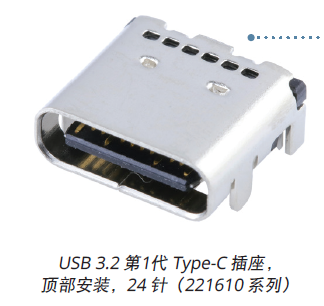

USB 3.2 第1代 TYPE-C連接器
可連接5.0安培/100瓦的功率電路和高達 5 Gbps 速率的數據電路
實現快速充電和高速數據傳輸
金屬外殼
使連接器堅固耐用
混合焊接設計
• 便於在錫膏失效的情況下進行返工
• 簡化表面貼裝引腳上的補充焊接
結構短小
適用於空間有限的設備
印刷電路板安裝設計
允許設備臥入
長尺寸結構
適用於需要長尺寸Type-C連接器的設備
堅固的底腳設計
可強力抓握印刷電路板
彈簧殼摩擦設計
對配力大
支座設計
在表面貼裝回流焊過程中平衡連接器
薄型設計
節省空間並與印刷電路板輸入線位置對齊

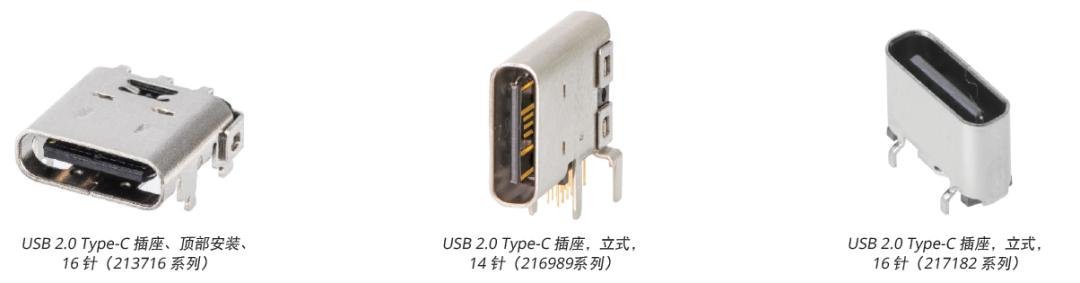

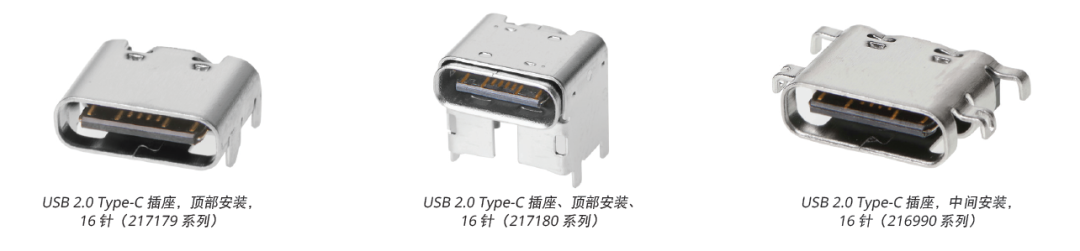

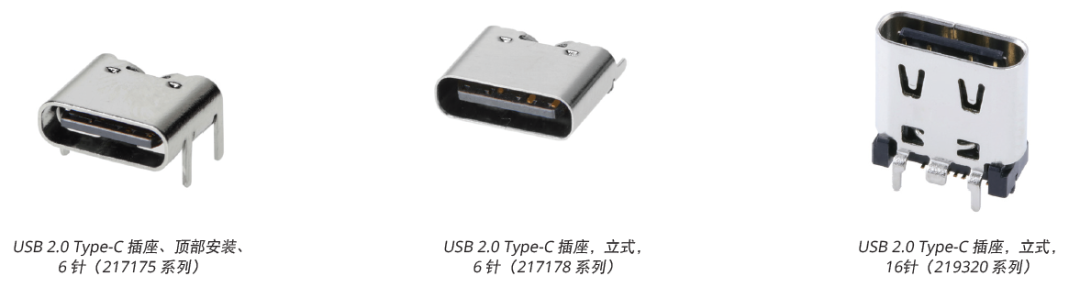

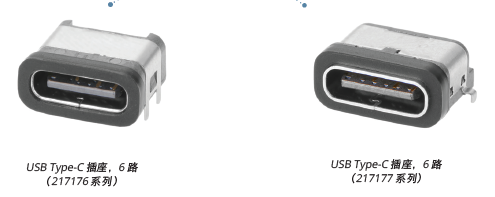

USB 2.0 TYPE-C連接器
可連接5.0安培/100瓦的功率電路和高達 5 Gbps 速率的數據電路
實現快速充電和高速數據傳輸
高中心高度
可以對齊中心線位置較高的設備
薄型設計
可以對齊中心線位置較低的設備
通孔焊尾
適用於不同的焊接工藝並提供牢固的印刷電路板連接
緊湊型設計
節省印刷電路板空間
較短尺寸設計
適用於需要較短尺寸Type-C連接器的設備
更長的引線設計
適用於不同厚度的印刷電路板，提供穩定的印刷電路板連接
薄型設計
節省空間並簡化焊點布局
短尺寸設計
適用於需要短尺寸Type-C連接器的設備
市場和應用場合
消費類產品
電子表
智慧型手機/無線充電器
移動電源
個人電腦/筆記本電腦
電視機
視頻遊戲機
顯卡
AR/VR（增強現實/虛擬現實）設備
航空
機上娛樂系統
醫療
血糖儀
電子吸入器
工業和商用領域
身份門鎖系統
示波器
投影儀
POS收銀台
汽車
汽車信息娛樂系統
導航設備
互聯家居
智能家居系統
▲機上娛樂系統
▲電子手錶
規格參數
參考信息
包裝：卷帶包裝
UL 文件編號：不適用
CSA 文件編號：不適用
對配器件：系列 218847* 或 105444*
所用端子材質：銅合金
設計計量單位：毫米
是否符合RoHS（有害物質限制指令）：是
是否無鹵素：是
機械參數
接點對外殼的抓握力：嵌件成型類型
對印刷電路板的插入力：零插入力
對配力：5 至 20牛
拔脫力：8至20牛（1至30次插拔）；6 至 20牛（10,000 次插拔後）。
可插拔次數（最小值）：10000 次
電氣參數
V電壓（最大值）：30伏直流
電流（最大值）：3.0安培-217175/217176/217177/217178；6.0安培-202410，5.0安培-其它。
接觸電阻（最大值）：30毫歐（初始值）， 10 毫歐（測試後）-213716；40毫歐（初始值），10 毫歐（測試後）-202410；40毫歐（初始值），50 毫歐（測試後）-其它。
絕緣耐壓：500伏交流電-202410；100伏交流 – 其它。
絕緣電阻（最小值）：1000 兆歐（初始值）、100兆歐（測試後）-202410；100 兆歐 – 其它。
物理參數
外殼：塑料和不鏽鋼 LCP -105444/217176/217177/217182/228847；
尼龍-其它。
接點：銅合金
電鍍：
接點部位 —最小厚度為0.75 微米的鍍金，下層鍍鎳 -105450/105455/201267/205714/204711/202410/203615/217804/221632；鍍薄金最小厚度為0.025 微米的鍍金，下層鍍鎳- 其它
焊尾部位 —
最小厚度為 3.05 微米的啞錫電鍍 -105444;
最小厚度為 0.05 微米的鍍金-105450/105455/201267/204711/213083/213716/217804/
203615；最小厚度為 0.025 微米的鍍金- 其它。
印刷電路板厚度：參見產品圖紙
工作溫度：-30 至 +85攝氏度 - 105450/105455/201267/
105444/204711/213716/218847；-40 至 +85攝氏度 - 其它。

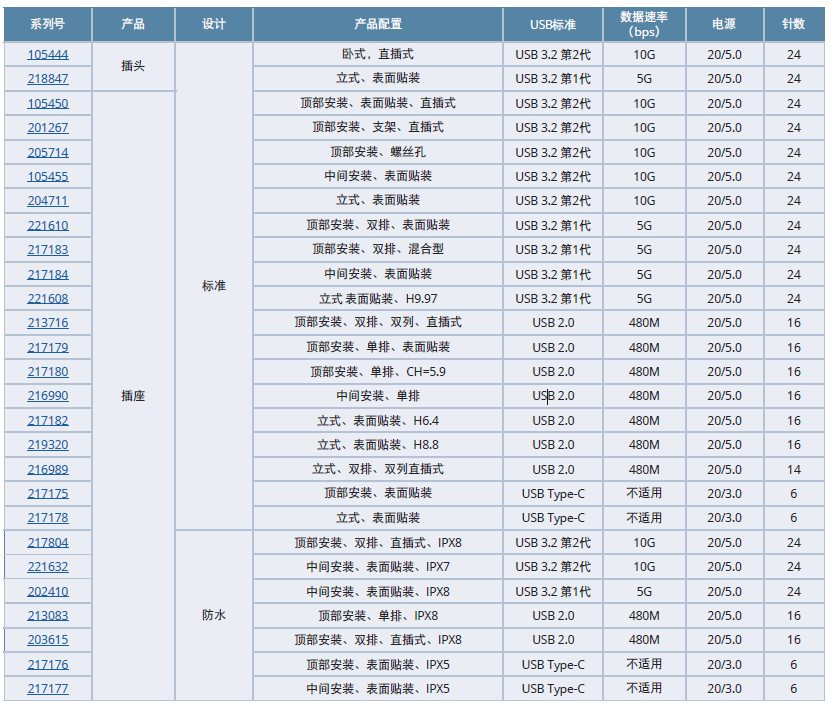

訂購信息
