<div class="main-news-content">
								<div style="width: 100%;display: flex;flex-direction: row; margin-bottom:10px;">
										<div style="flex-grow:1;">作者 : 江蘇多維科技有限公司</div>
															<div style="flex-grow:1;">出處 : https://www.dowaytech.com/index.html</div>
									</div>

								<div>
					<section data-support="96編輯器" data-style-id="1963">
<section>
<section data-width="100%">
<section>
<section data-width="100%" data-darkreader-inline-color="" data-darkreader-inline-bgcolor="">
<p><span style="color: #000000;"><strong>17位解析度，&lt;±0.04°角度重複精度， SPI / ABZ / UVW / PWM等多種接口。<br><br></strong>專注於隧道磁阻（TMR）技術的磁傳感器製造商江蘇多維科技有限公司 （MultiDimension Technology Co.， Ltd.， MDT）基於TMR技術，推出17位TMR磁性旋轉編碼器晶片TMR3107和TMR3108產品。 該系列晶片是在多維科技車規級TMR角度傳感器晶片的基礎上，集成了信號調理、角度解算、SPI通訊等電路，實現了角度的數字輸出。<br><br><strong>產品特性</strong>  <br>1、隧道磁阻（TMR）技術 ;<br>2、角度自動校準功能;<br></span>3、多接口：SPI，ABZ，UVW，PWM;<br>4、17位絕對式輸出：SPI 通訊模式;<br>5、A/B 相輸出脈衝數可編程：1 ~ 4096 線 ;<br>6、Z 脈衝寬度可編程：1 ~ 16384 LSB;<br>7、UVW 換向輸出解析度可編程：1 ~ 32 極對 ;<br>8、零位可編程  ;<br>9、角度絕對精度 &lt; ±0.2°（典型工況） ;<br>10、角度重複精度 &lt; ±0.04°（典型工況） ;<br>11、最高轉速：40,000 RPM ;<br>12、供電電壓：3.3 V ~ 5 V。<br><br>多維科技TMR3107和TMR3108磁性旋轉編碼器晶片具備優良的溫度穩定性，在全溫區（-40°C~125°C）範圍，絕對角度精度優於±1°。 該2款晶片的角度自動校準功能可極大地便利客戶使用。</p>
</section>
</section>
</section>
</section>
</section>
<section><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/1.jpg" alt=""></span></section>
<section data-support="96編輯器" data-style-id="32569">
<section>
<section>
<p style="text-align: center;"><span style="color: #000000;"><strong><span style="font-size: 24px;">TMR3107電性能參數</span><br><br></strong></span></p>
</section>
<section data-width="100%"><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/2.jpg" alt=""></span></section>
</section>
</section>
<section></section>
<section data-support="96編輯器" data-style-id="32569">
<section>
<section>
<p style="text-align: center;"><span style="font-size: 24px; color: #000000;"><strong>TMR3108電性能參數</strong></span></p>
</section>
<section data-width="100%"></section>
</section>
</section>
<section></section>
<p><span style="color: #000000;">多維科技TMR3107磁性旋轉編碼器晶片採用SOP8封裝，配置了17位SPI絕對角度輸出。 TMR3108磁性旋轉編碼器晶片採用TSSOP16封裝，除了具備17位SPI絕對角度輸出外，還具備了ABZ增量輸出接口，直流無刷電機所需的UVW 換相輸出接口和脈寬調製信號（PWM）輸出接口。</span><br><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/3.jpg" alt=""></span></p>
<section></section>
<p style="text-align: center;"><span style="font-size: 24px; color: #000000;"><span lang="EN-US">TMR3107</span>（<span lang="EN-US">SOP8</span>封裝）、<span lang="EN-US">TMR3108</span>（<span lang="EN-US">TSSOP16</span>封裝）<br><br><br></span><br><span style="color: #000000;"><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/4.jpg" alt=""></span></p>
<section data-support="96編輯器" data-style-id="32569">
<section>
<section>
<p style="text-align: center;"><span style="font-size: 24px; color: #000000;"><strong>信號轉換參數</strong></span></p>
</section>
<section data-width="100%"></section>
</section>
</section>
<p><span style="color: #000000;"> </span></p>
<p><span style="color: #000000;">多維科技TMR3107和TMR3108磁性旋轉編碼器晶片產品適用於BLDC無刷電機位置檢測、轉速檢測、閉環步進電機位置檢測，2500線增量式和17位絕對式伺服編碼器及多種非接觸式角度檢測等應用。</span><br><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/5.png" alt=""></span></p>
<section></section>
<section data-support="96編輯器" data-style-id="32569">
<section>
<section>
<p style="text-align: center;"><span style="color: #000000;"><strong><span style="font-size: 24px;">TMR3107功能框圖</span><br><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/6.png" alt=""><br></strong></span></p>
</section>
</section>
<p><span style="color: #000000;"> </span></p>
<section data-support="96編輯器" data-style-id="32569">
<section>
<section>
<p style="text-align: center;"><span style="color: #000000;"><strong><span style="font-size: 24px;">TMR3108功能框圖</span><br></strong></span></p>
</section>
</section>
</section>
<p><span style="color: #000000;"> </span></p>
</section>
<section data-support="96編輯器" data-style-id="32569">
<section>
<section></section>
<section data-width="100%"></section>
</section>
</section>
<p style="text-align: center;"><span style="color: #000000;"> <strong style="text-align: center;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22312/tinymce/7.jpg" alt=""><br><span style="font-size: 24px;"><strong>產品選型表</strong></span></strong></span></p>
<section data-style-id="30331" data-type="undefined" data-id="30331" data-vip="3" data-free="0">
<section>
<section>
<section></section>
</section>
<section>
<p><span style="color: #000000;"> </span></p>
<section>
<section>
<section><span style="color: #000000;">多維科技（MDT）已為全球客戶穩定供貨xMR磁性傳感器產品十多年，晶片產品出貨量已超5億顆，最新推出的17位高速TMR磁性旋轉編碼器晶片TMR3017和TMR3018在絕對角度精度、溫度穩定性、抗環境磁場干擾和響應速度等方面都有領先優勢。<br><br></span></section>
<section><span style="color: #000000;">多維科技傾力打造的磁傳感器晶圓IDM模式製造平台，經過十多年不斷地累積，高度整合了供應鏈資源，為向客戶穩定供貨和按時交貨提供了強有力的保證。 多維科技為滿足客戶多元化的定製需要，將努力提供更多、更好的優質磁傳感器產品。</span></section>
</section>
</section>
</section>
</section>
</section>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
											<li><a href="mailto:SACG-MDT@sacsys.com.tw">我要聯絡 : (台灣)SACG-MDT@sacsys.com.tw</a></li>
									<li><a href="mailto:SACG-MDT@sac.com.hk">我要聯絡 : (中國)SACG-MDT@sac.com.hk</a></li>

						</ul>

多維科技推出17位高速TMR磁編碼器晶片 — TMR3107和TMR3108

<div class="main-news-content">
								<div style="width: 100%;display: flex;flex-direction: row; margin-bottom:10px;">
										<div style="flex-grow:1;">作者 : 江蘇多維科技有限公司</div>
															<div style="flex-grow:1;">出處 : https://www.dowaytech.com/index.html</div>
									</div>

								<div>
					<section data-support="96編輯器" data-style-id="1963">
<section>
<section data-width="100%">
<section>
<section data-width="100%" data-darkreader-inline-color="" data-darkreader-inline-bgcolor=""></section>
</section>
</section>
</section>
</section>
<section><span style="color: #000000;">專注於隧道磁阻（TMR）技術的磁傳感器製造商江蘇多維科技有限公司 （MultiDimension Technology Co.， Ltd.， MDT）基於高靈敏度TMR技術，推出新型10pT級緊湊型高精度低噪聲線性磁傳感器 — TMR8501產品。 該傳感器內部集成了磁場反饋線圈和信號調理電路，可實現10 pT/√Hz@1Hz的低噪聲，以及0.05%級線性度、40 PPM級靈敏度溫度漂移、500 kHz級帶寬，可實現對微弱磁場的高精度快速實時測量。</span><br><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22311/tinymce/1.jpg" alt=""></span></section>
<section></section>

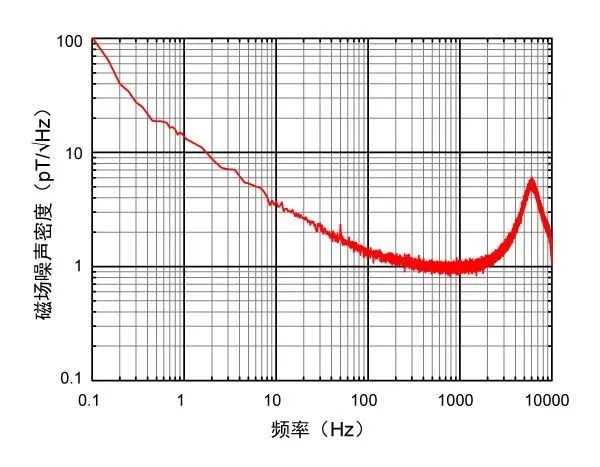

<p style="text-align: center;"><span style="color: #000000;">典型的等效磁場噪聲譜密度曲線</span></p>
<p style="text-align: left;"><span style="color: #000000;">多維科技TMR8501低噪聲線性磁傳感器是一個重要的里程碑，標誌著TMR技術開始真正進入傳統磁通門傳感器的應用領域，將成為環境磁場監測、食品安全檢測、地球物理磁探、交通監測、磁性金屬檢測等領域的理想選擇。 其小型化特性和500kHz帶寬所帶來的遠超傳統磁通門傳感器的快速響應能力，也將有助於開拓更多新型應用領域。</span><br><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22311/tinymce/2.jpg" alt=""></span></p>
<section></section>

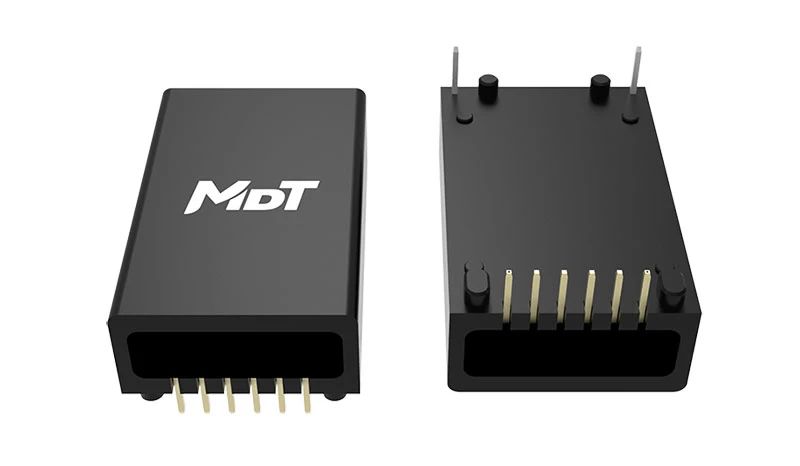

<p style="text-align: center;"><span style="color: #000000;">TMR8501低噪聲線性磁傳感器</span></p>
<p style="text-align: left;"> </p>
<p style="text-align: left;"><span style="color: #000000;">在實際應用中，多維科技TMR8501低噪聲線性磁傳感器可以單電源或雙電源供電，提供用戶零點調整接口，為消除安裝帶來的誤差專門設置了安裝定位孔，性能穩定可靠，簡單易用，非常有利於新用戶的快速應用和市場開拓。</span><br><span style="color: #000000;"><img style="display: block; margin-left: auto; margin-right: auto;" src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22311/tinymce/3.jpg" alt=""></span></p>
<section></section>
<section data-support="96編輯器" data-style-id="41290">
<section></section>
</section>

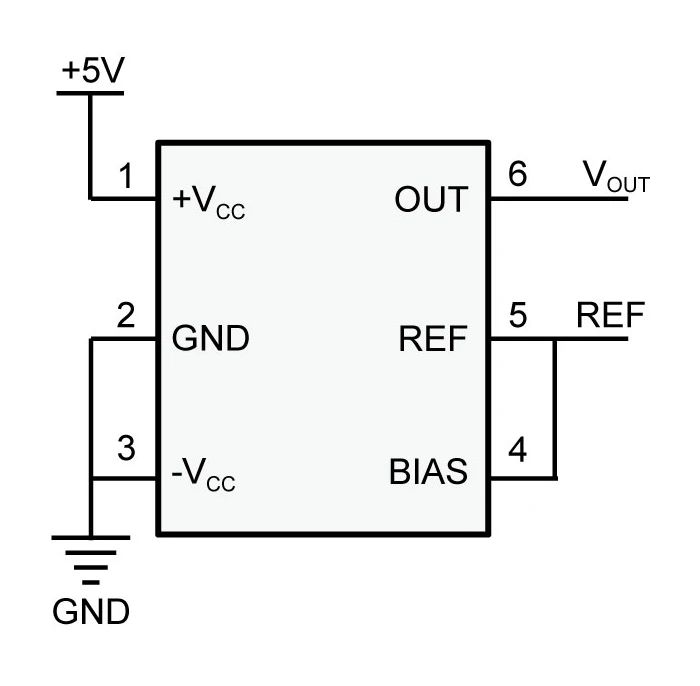

<p style="text-align: center;"><span style="color: #000000;">單電源供電參考電路圖</span><br><span style="color: #000000;"><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22311/tinymce/4.jpg" alt=""></span></p>
<section></section>

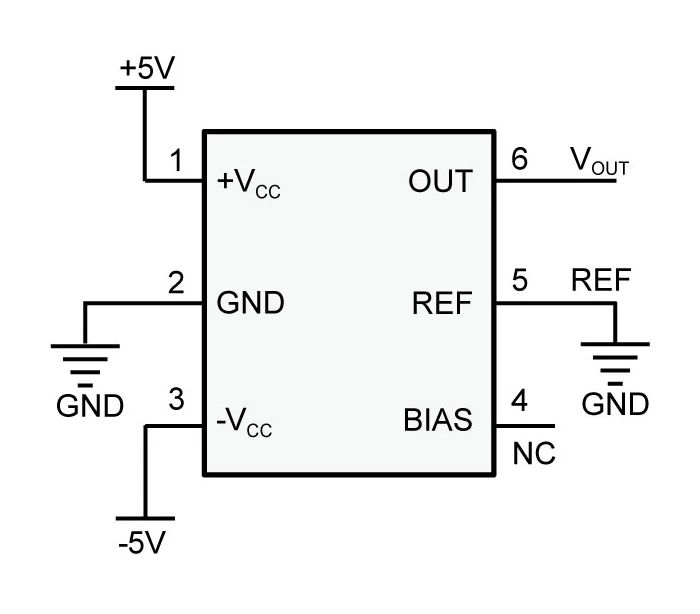

<p style="text-align: center;"><span style="color: #000000;">雙電源供電參考電路圖</span><br><span style="color: #000000;"><img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2023/22311/tinymce/5.jpg" alt=""></span></p>
<section></section>

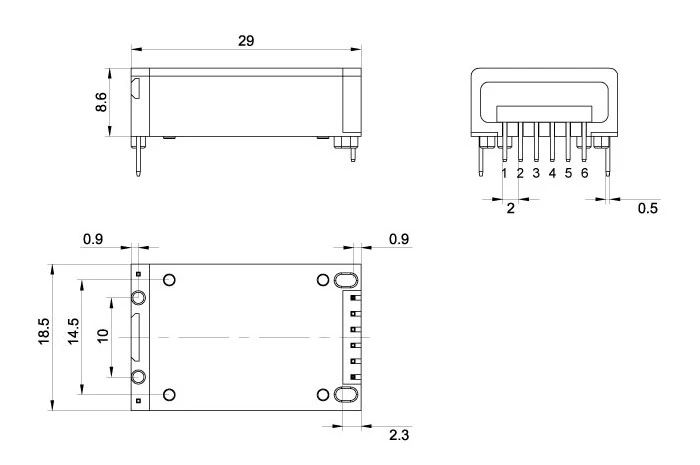

<p style="text-align: center;"><span style="color: #000000;">TMR8501外形尺寸圖</span><br><span style="color: #000000;">（尺寸單位：mm）</span></p>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
											<li><a href="mailto:SACG-MDT@sacsys.com.tw">我要聯絡 : (台灣)SACG-MDT@sacsys.com.tw</a></li>
									<li><a href="mailto:SACG-MDT@sac.com.hk">我要聯絡 : (中國)SACG-MDT@sac.com.hk</a></li>

						</ul>

多維科技推出新型10pT級高精度低噪聲線性磁傳感器 TMR8501
