耐熱性、密封性、耐振性

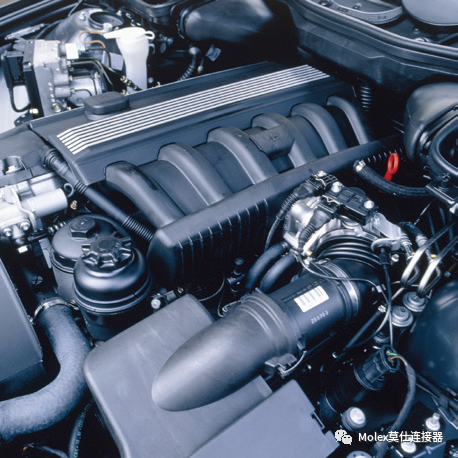

在惡劣的發動機環境中實現高性能連接

柔性電纜可從左側和右側出線

為零部件排列非常密集的發動機空間提供安裝設計靈活性

有三種尺寸的端子（0.50、1.00 和2.80 毫米端子）可用於該連接器

能夠更有效地連接小、中和大電流電路

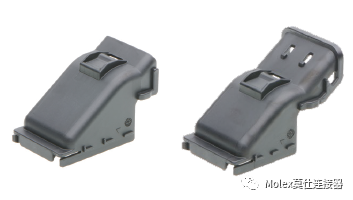

可提供短款和長款電線外罩

在空間有限的應用場合中允許緊密排列零部件並可以進一步優化空間的利用

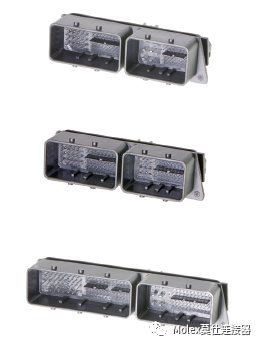

提供3種路數的板端連接器（128、146和 186 路）和五種路數的插座（48、66、72、80 和 114 路）

可進行各種模塊化組合，以實現靈活設計

0.50毫米端子系列

與傳統0.64毫米產品相比可減少20%界面面積

專為細線設計

有助於減輕車身重量，進而有助於減少汽車廢氣排放

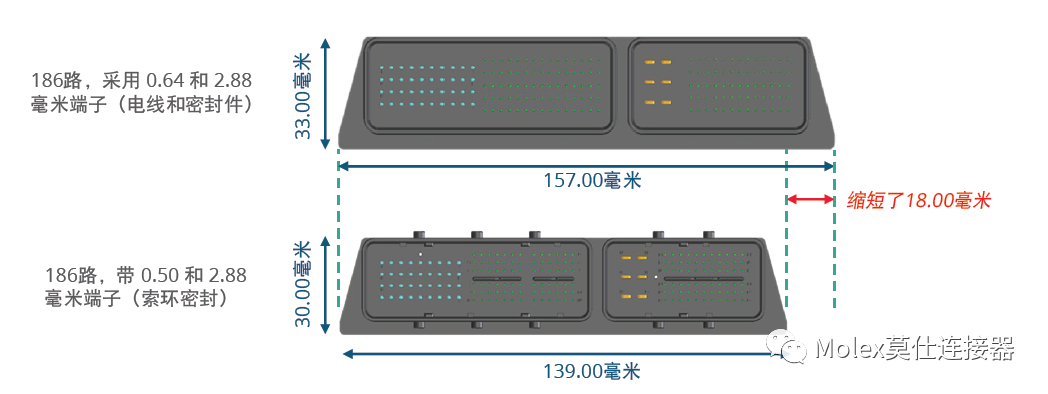

板端連接器尺寸比較：0.50 與 0.64毫米

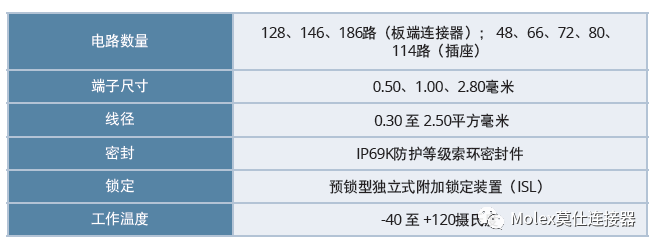

參考信息

包裝：托盤包裝

板端連接器：防水型線對板連接器

128、146 或 186 路（兩個模塊）

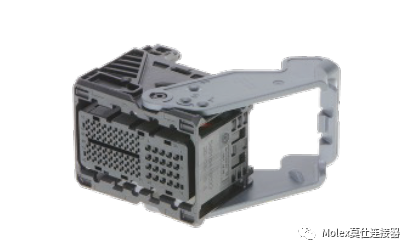

母型連接器：

塑殼 – 48、66、72、80 或 114路

端子 – 0.50毫米（信號），1.00毫米

（中功率）或 2.80毫米（大功率）

密封塞

理線蓋（短款或長款）

電線尺寸：

0.50毫米 – 0.30 至 0.50平方毫米

1.00毫米 – 0.50 至 1.25平方毫米

2.80毫米 – 2.00 至 2.50平方毫米

對配要求：通過防錯配結構進行對配

設計計量單位：毫米

是否符合RoHS標準：是

電氣參數

電壓（最大值）：250伏

電流（最大值）：請參考降額曲線

絕緣電阻：100 兆歐（最小值）

機械參數

帶獨立輔助鎖定裝置 (ISL) 的端子的抓握力：

信號 (0.50毫米) – 100牛頓（最小值）

電源（1.00 和 2.80 毫米）– 100牛頓（最小值）

對配力（最大值）：70牛頓（槓桿操作）

拔脫力（最大值）：70牛頓（槓桿操作）

物理參數

塑殼：聚對苯二甲酸丁二醇酯 (PBT)

塑殼顏色：黑色

接點：鍍錫

工作溫度：-40 至 +120攝氏度

振動環境：

加速度 - 9G (88米/平方秒)

頻率 - 20 至 200 赫茲

密封性能：

初始 – 50kPa（最小值）

耐力測試後 - 30kPa（最小值）

高壓清洗測試 - IP69K
