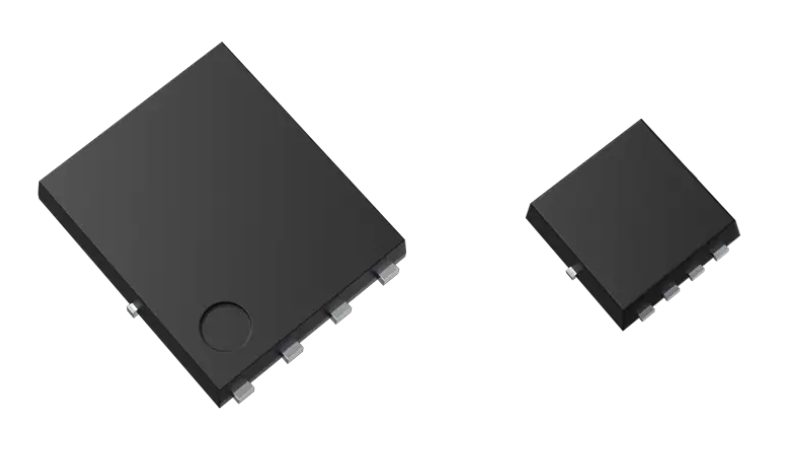

東芝電子零組件股份有限公司（ “東芝” ）今日宣布推出採用新世代製程“U-MOS X-H系列”，擴展了150V N通道MOSFET的產品線。該系列產品適用於通信設備電源等應用。TPH1400CQH的RDS(on)為14.1ｍΩ，TPN4800CQH的RDS(on)為48ｍΩ。兩款產品皆為貼片封裝。
與前一世代的U-MOS VIII-H系列150V產品相比，新產品降低了導通電阻RDS(on)。藉由優化元件結構改善了RDS(on)與輸出電荷之間的平衡度[1] ，並且具有領先業界[2]的低功耗。除此之外，產品還降低了VDS Spike，有助於減少電源供應器的電磁干擾（ EMI ）。
注：
[ 1] 降低RDS(on)（typ.）× 輸出電荷（typ.），此為開關切換時的性能指數。
TPH1400CQH ：與現有產品TPH1500CNH （ U-MOS VIII-H系列）相比下降約41% 。
TPN4800CQH ：與現有產品TPN5900CNH （ U-MOS VIII-H系列）相比下降約20%
[ 2] 根據東芝調查，在具有相同額定值的產品中進行比較（截至2023年1月）。
應用
- 通信設備電源
- 開關電源（高效DC-DC轉換器等）
特性
- 具有領先業界的低功耗特性[2] 。
（改善RDS(on)與輸出電荷之間的平衡度） - 低導通電阻：
TPH1400CQH R DS(ON) ＝14.1mΩ（max）( V GS ＝10V）
TPN4800CQH R DS(ON) ＝48mΩ（max）(V GS ＝10V） - 能承受高溫：T ch （最大值）＝175°C

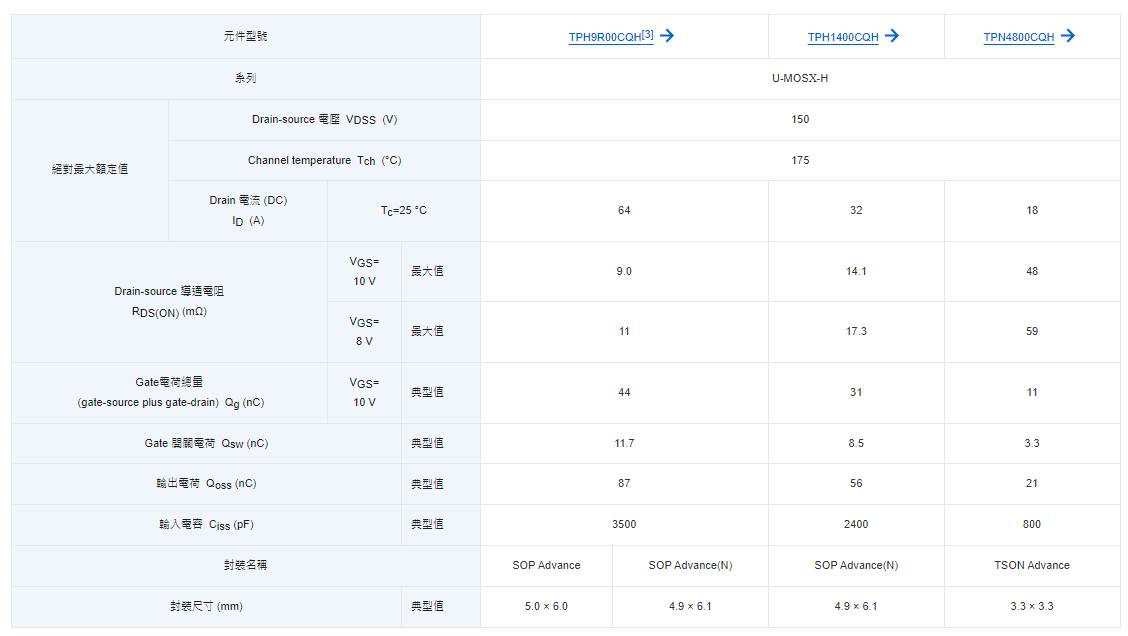

主要規格
(除非另有說明， Ta=25 °C)
注：
[ 3]之前發布的產品

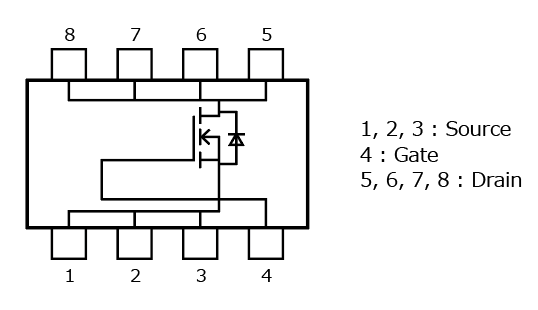

Pin腳定義

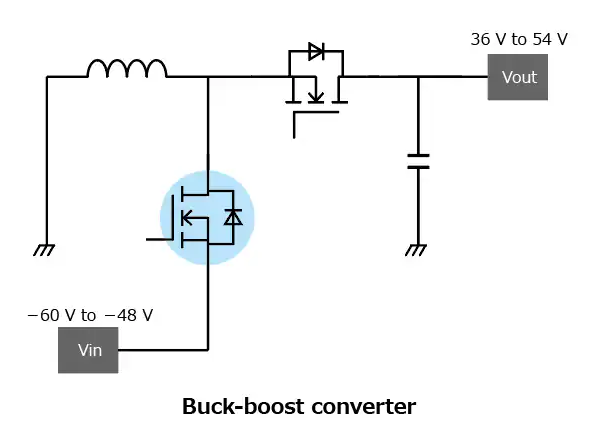

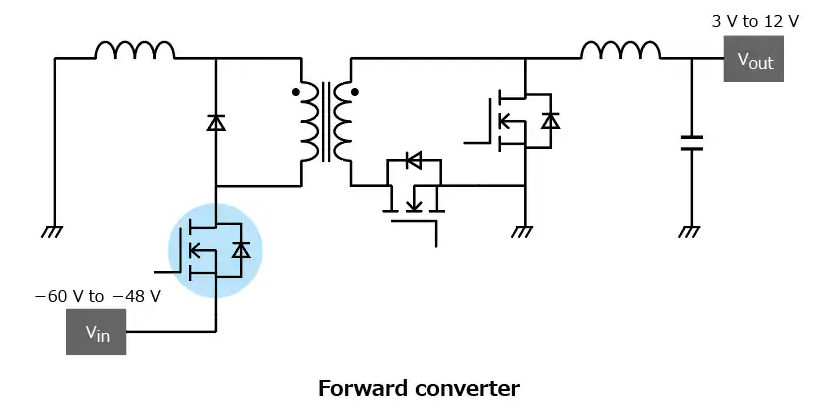

應用電路範例
注：
本文所示應用電路僅供參考。
特別是在量產設計階段，需要進行全面評估。
上述應用電路範例並不授予任何工業產權許可。
