雅特力 AT32 MCU USB HID應用　實現無縫連接「芯」體驗

傳統設備數據傳送仰賴有線USB將資訊傳輸至主機，經常造成多條線材擺放凌亂、佈線空間及操控範圍受限等問題。基於科技革新速度不斷加快、推陳出新，IoT概念普及化，多數設備已由有線逐漸轉變為無線。

雅特力超值型AT32F415與無線型AT32WB415系列採用強大的32-bit Arm® Cortex®-M4為內核，在SoC單晶片系統上，整合多種通訊介面，如USB OTG、UART、SPI、I²C、SDIO等，搭配RF射頻進行資訊傳輸，實現USB HID無線傳輸功能，無須額外安裝驅動程式，即可幫助用戶快速完成資訊傳送和保持文件完整性。本文以客戶實際應用案例「血壓計導入AT32F415/AT32WB415系列MCU連接USB HID應用」為例，介紹AT32 MCU在USB HID上的應用。。

AT32 MCU提供一個高精度、高性價比的血壓計應用解決方案。當血壓計測量脈搏率、收縮壓和舒張壓時，壓力感測器精確檢測到電流值及血壓強度訊號強度，如下圖所示。

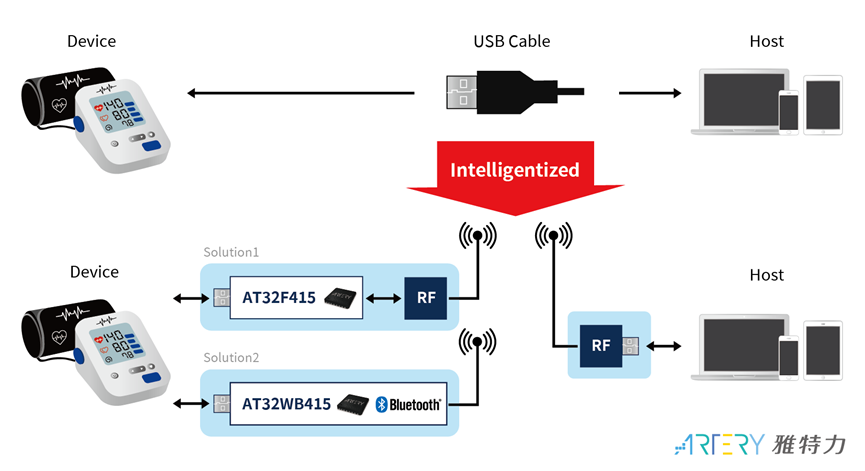

血壓計量測資訊傳送情境對照圖：

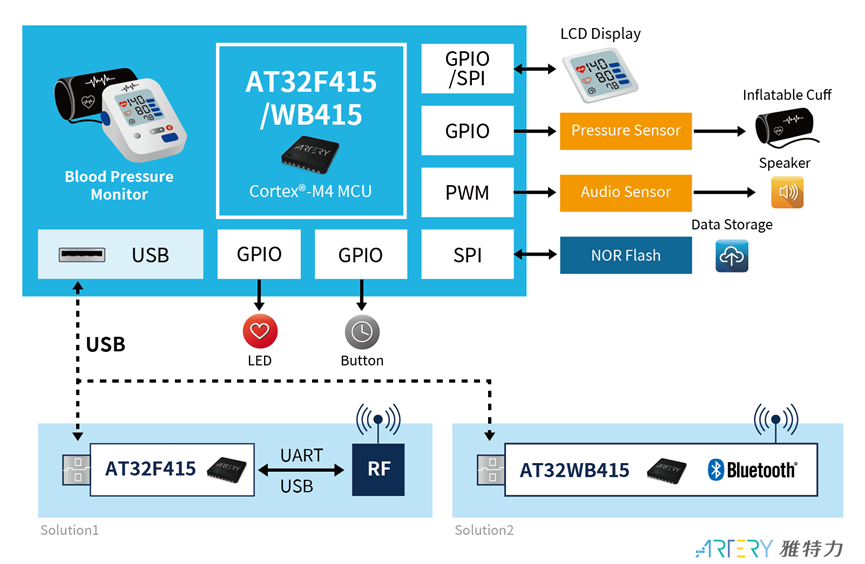

導入AT32 MCU搭配RF射頻實現無線傳輸



AT32F415 / AT32WB415系列連接USB HID應用方案特點：

1. 採用Arm® Cortex®-M4內核，主頻高達150MHz，內建大容量256KB Flash和32KB SRAM，並提供軟體開發工具，以利進行產品系統校正、更新和儲存使用者資訊。
2. 支援UART、SPI、I²C、SDIO、USB OTG、CAN多種通訊界面，同時搭配RF無線射頻元件，支援藍牙無線傳輸功能(適用AT32WB415系列方案二)，實現智能應用與產品功能加值。

AT32F415 / AT32WB415系列導入血壓計產品附加優勢：

1. 支援12位高精度ADC及CMP，從壓力傳感器採集訊號中分辨壓脈帶和脈搏波訊號，精準提取脈搏波訊號，經濾波電路後，透過A/D轉換電路，輸出至CPU，無須添加額外元件，大幅降低開發成本和縮短量產時程。
2. 支援高速GPIO/SPI驅動LCD顯示屏，流暢顯示血壓量測讀值狀態。
3. 支援藍牙4GHz頻段，Rx靈敏度可達到-97dBm，Tx值介於-20dBm~+4dBm之間，有效範圍傳輸超過30m，資料傳輸最快可達到2Mbps，實現無線傳輸低延遲(適用AT32WB415系列方案二)。

更多參考文件資訊，請洽雅特力官網：

https://www.arterychip.com/en/product/AT32F415.jsp

https://www.arterychip.com/en/product/AT32WB415.jsp
