東芝電子元件及儲存裝置株式會社（“東芝”）推出一款輸出電流為2.5A的智能柵極驅動IC光耦TLP5212 。 在諸如使用中等容量IGBT或功率MOSFET的逆變器等應用中，而這款產品可防止功率器件受到過電流的影響。
為滿足工業設備等應用中普遍的規格要求，這款新產品改變了現有產品[1]的輸出類型。 另外，該產品還具有IGBT去飽和檢測、有源米勒鉗位和故障輸出等保護功能，可減少外部電路。 這有助於降低故障檢測和保護操作的系統成本。 此外，這款產品通過集成東芝自有的高度可靠、高輸出功率型紅外線LED，可用於各種應用場合，包括家用光伏發電系統以及用於惡劣高溫環境的UPS[2]等工業設備。 .
此產品的傳播延遲時間和傳播延遲偏差是在額定工作溫度（Ta=-40°C至110°C）指定的，是使設計更容易。
這款產品採用SO16L薄型封裝，最大高度為2.3mm，有助於提高零件在系統板上的佈局自由度。 另外，該產品的最小沿面距離為8mm，適用於需要高絕緣性能的應用。
注：
[1] TLP5214和TLP5214A
[2] UPS：不間斷電源
[3]現計劃於2022年7月開始量產（截止2022年4月）。
應用
- 工業設備
- 工業逆變器、交流伺服驅動器、光伏逆變器、UPS[2]等。
特性
- 圖騰柱輸出電路廣泛適用於具有雙N溝道MOSFET[4]的工業設備。
- 具有IGBT去飽和檢測、有源米勒鉗位和故障輸出等保護功能。
- 額定峰值輸出電流: IOP=±2.5 A
注：
[4] 分別為源電流的N溝道MOSFET以及漕電流的N溝道MOSFET。

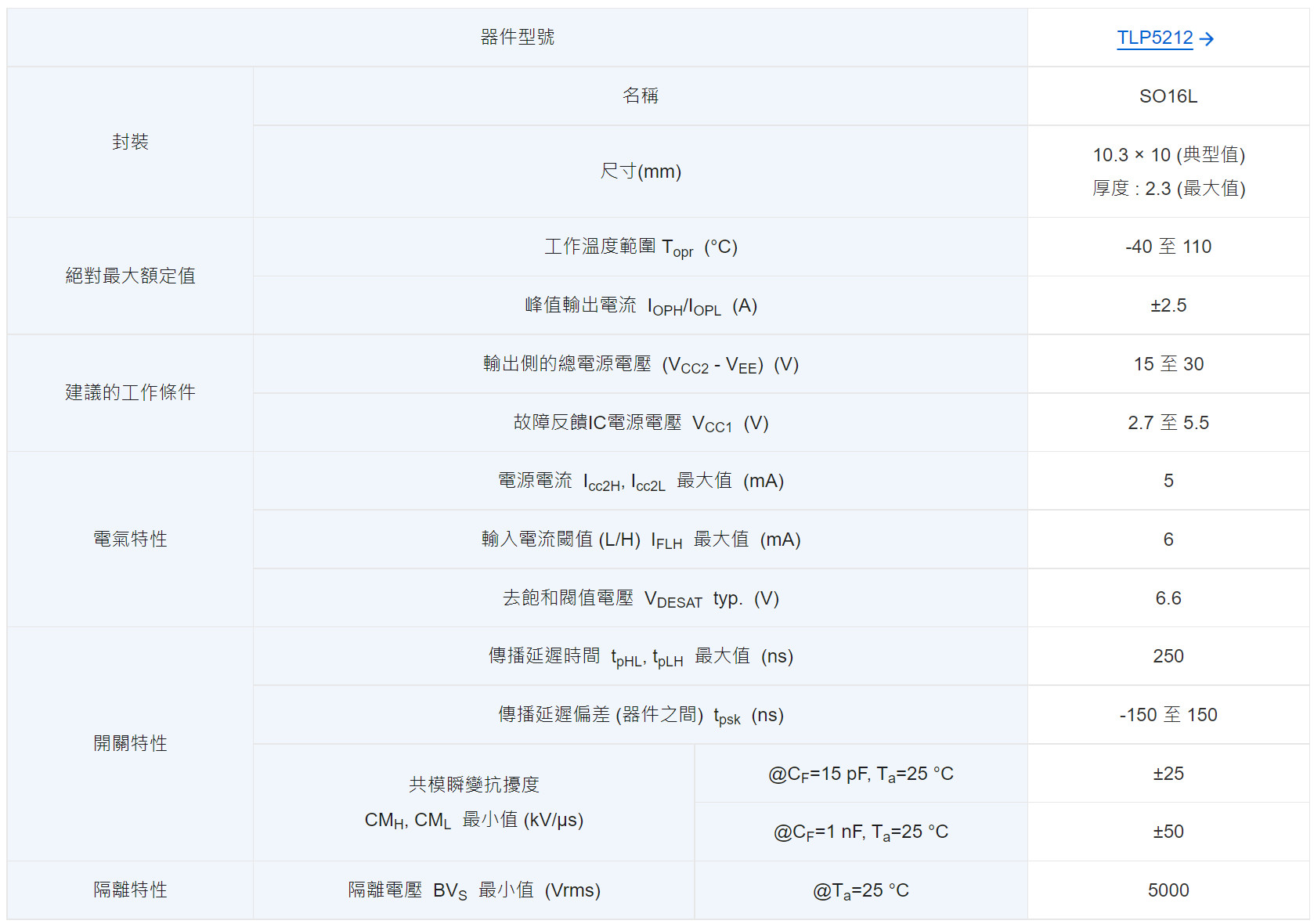

主要規格
(當Ta=-40°C至110°C時，除非另有規定）

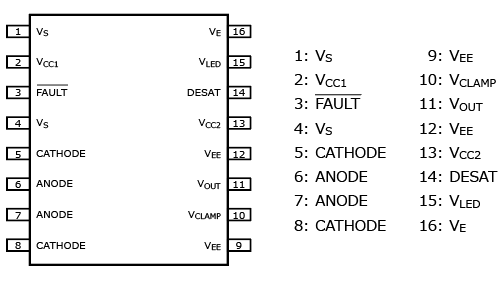

引脚分佈

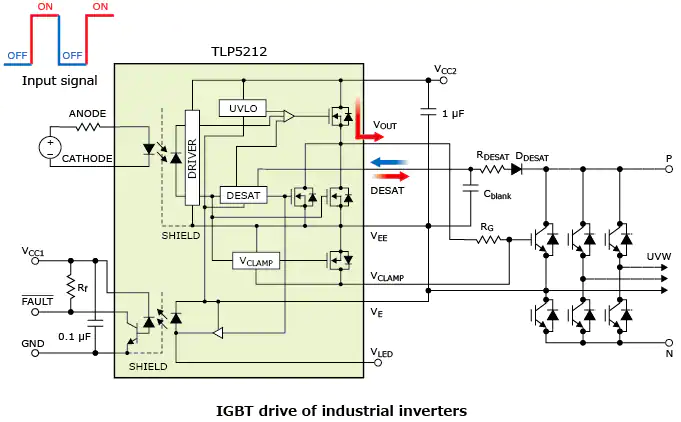

應用電路示例
注：
本文所示應用電路僅供參考。 需要進行全面評估，特別是在量產設計階段。
提供這些應用電路實例並不授予任何工業產權許可。
*本文檔中的產品價格和規格、服務內容和聯繫方式等資訊，在公告之日仍為最新資訊，如有變更，恕不另行通知。
