PowerWize 大電流線對板、線對電源母線連接器
PowerWize 大電流線對板/線對電源母線連接器利用Molex的 Coeur 插座技術，有6.00 和 8.00毫米兩種規格供客戶選擇，可承載高達 200安培的電流。該連接器的底座可以安裝在印刷電路板或電源母線上。
PowerWize連接器
特色優勢
最佳載流能力
採用多接觸梁設計，接觸電阻和壓降均很低，且發熱量最小

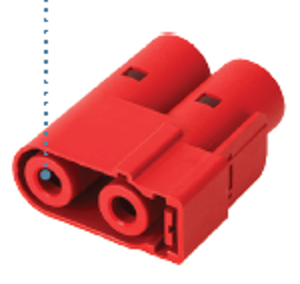

防觸電安全插座
根據 UL 60950 設計，把壓接接頭進行絕緣，以防止人員意外觸碰通電電路

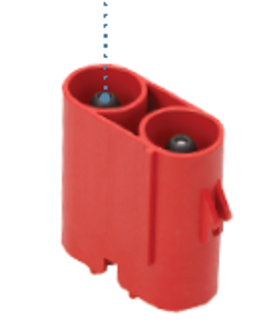

防觸電安全底座
採用UL 60950標準設計，把底座接腳進行絕緣，以防止人員意外觸碰通電電路
在插座上設有鎖扣，在底座上設有倒刺幾何結構，因此可以實現強制鎖定
系統集成期間，連接器被插接到位後發出咔噠聲和觸覺信號，表示插配到位。插配到位的電纜組件不會因衝擊、振動或操作不當而從底座上脫出
低對配和拔脫力
操作員即使在難以下手的狹小空間內也能插拔電纜組件

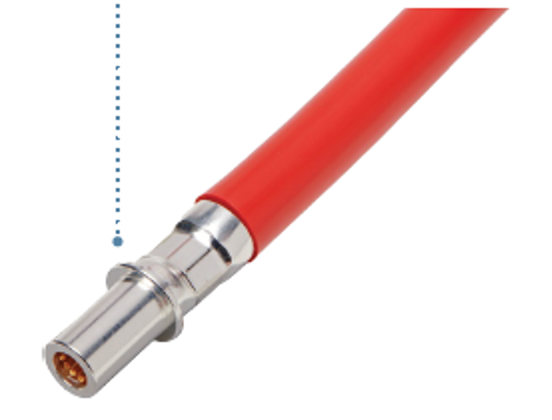

可靠且質量上乘的八面壓接型材
確保電線和壓接筒之間的接觸電阻最小，與其它設計相比，這種壓接有助於最大限度降低系統發熱量並提高載流能力

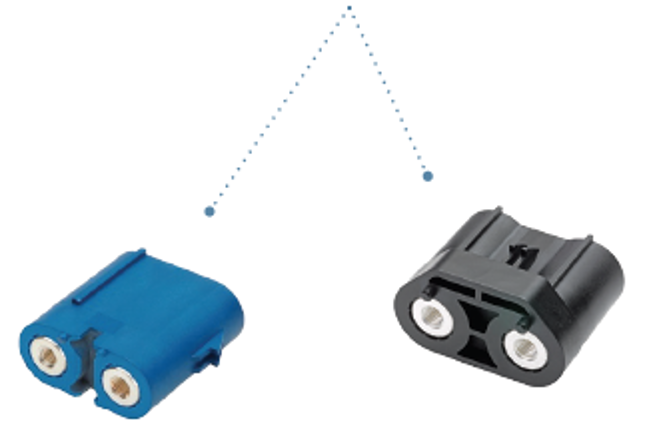

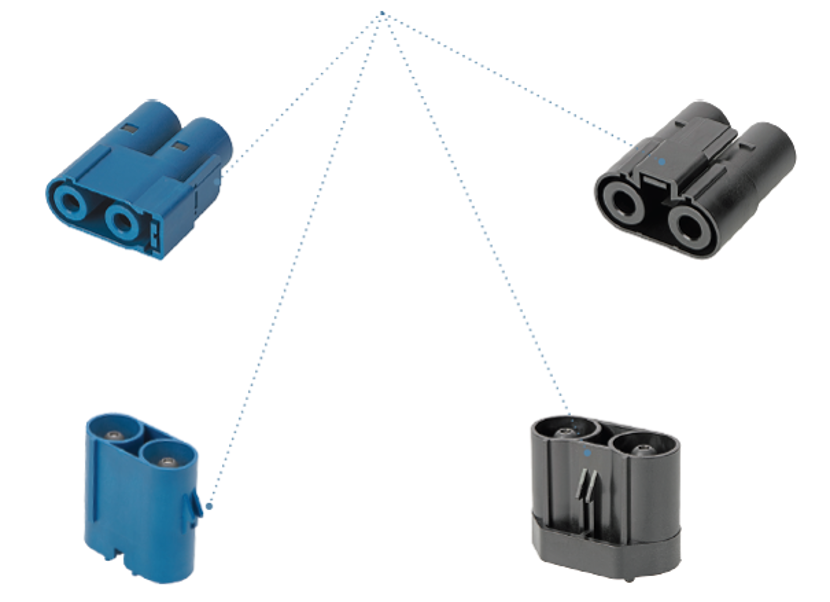

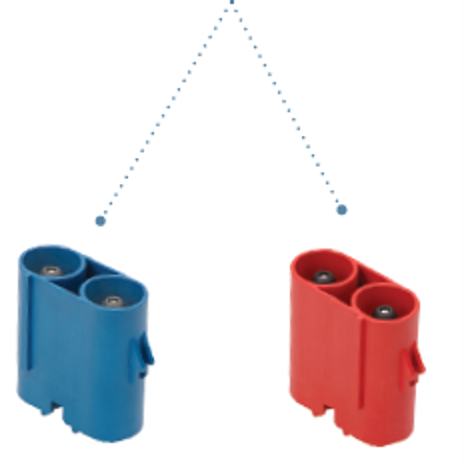

採用插接方向區分結構和顏色編碼，在底座外殼上的特定位置設有肋條結構，在插座上設有對應的插槽（不同顏色連接器的肋條和插槽位置不同）
確保僅對配顏色相同的插座和底座。當在同一施工現場中使用多個線對板或線對電源母線連接器時，採用不同顏色區分不同連接器有助於防止錯配

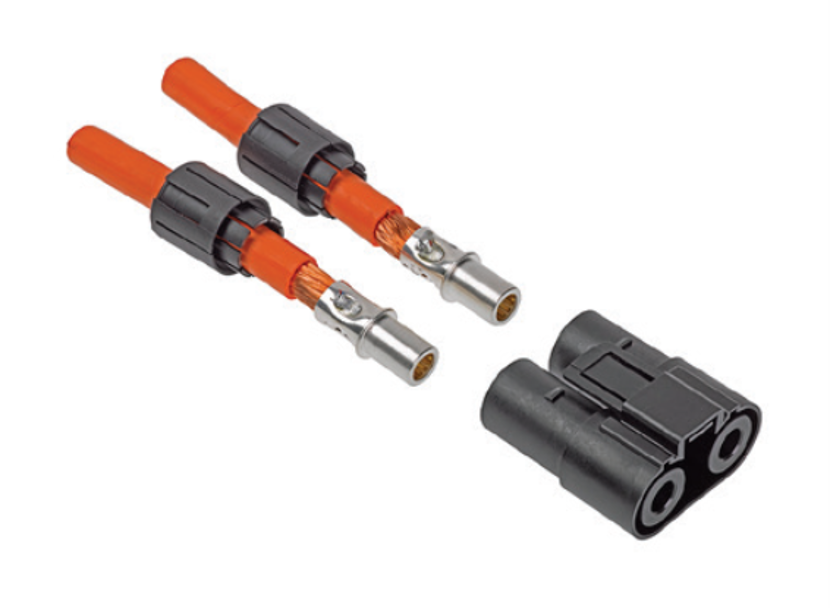

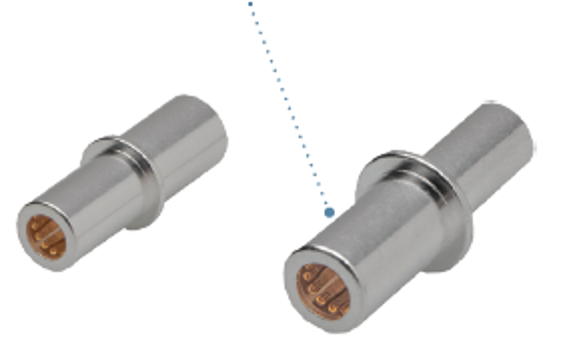

提供不同規格的壓接接頭，以適合多種規格的電線
便於靈活設計和製造

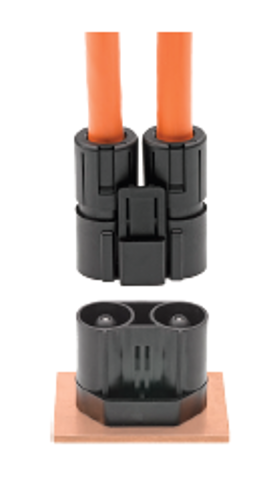

用螺釘把底座牢固連接到電源母線或印刷電路板上
便於靈活設計和製造

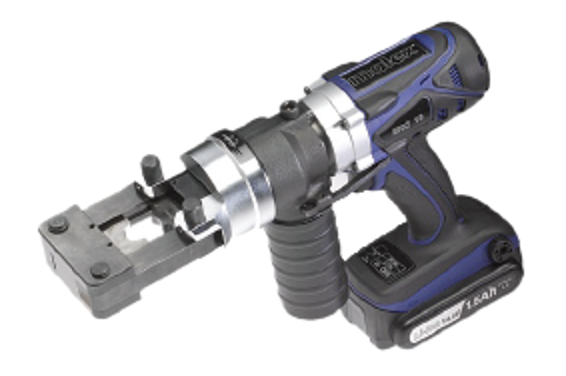

可使用電池供電的壓接工具進行現場安裝
可現場製作電纜組件，以便電纜組件長度符合現場安裝情況

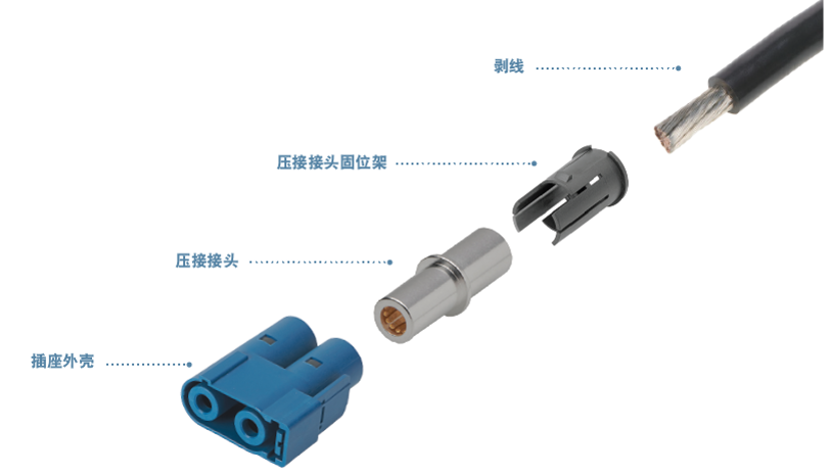

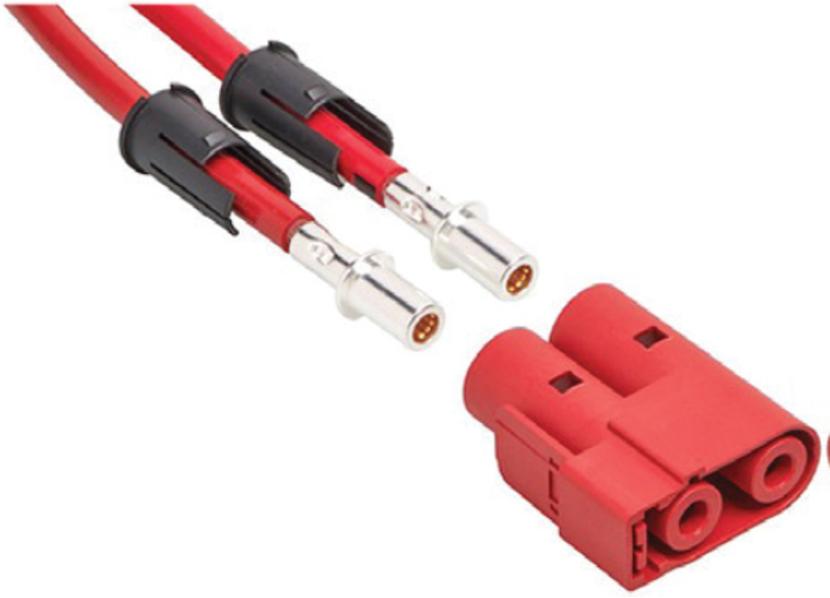

接頭固位架（TPA）在壓接操作前套在剝線上，在壓接操作後卡入插座外殼
提供好用的電纜組件，有助於確保壓接接頭充分插入插座
市場和應用場合
規格
參考信息
包裝：托盤封裝或袋裝，取決於部件編號。詳見包裝規格
UL 文件編號：E29179
CSA 文件編號：LR19980-70184994
配套器件：印刷電路板和母線
設計計量單位：毫米
是否符合RoHS標準：是
物理參數
插座外殼：PBT
底座外殼：PBT
接頭固位架：PBT
觸點：高性能銅合金
電鍍：
插座接觸部位 – 鍍金
接腳 – 鍍銀
印刷電路板厚度（最小值）：1.58毫米
電源母線厚度（最小值）：1.50毫米
工作溫度：-40至+125攝氏度
電氣參數（6.00毫米規格）
電壓（最大值）：300伏
電流（最大值）：120.0安
接觸電阻（最大值）：0.25 毫歐
機械參數（6.00毫米規格）
整個連接器的對配力（最大值）：75牛
整個連接器的拔脫力（最小值）：10牛
可插拔次數（最小值）：200 次
電氣參數（8.00毫米規格）
電壓（最大值）：600伏
電流（最大值）：175.0安
接觸電阻（最大值）：0.20 毫歐
電氣參數（6.00毫米規格）
整個連接器的對配力（最大值）：110牛
整個連接器的拔脫力（最小值）：20牛
可插拔次數（最小值）：200 次
