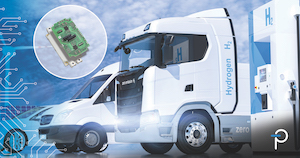

適用於 Infineon™ EconoDUAL™ 模組的 Power Integrations 新型 SCALE EV 系列閘級驅動器電路板符合汽車行業標準且通過 ASIL 認證。這些用於碳化矽 (SiC) MOSFET 和矽 IGBT 的隨插即用雙通道驅動器適用於電動車輛、混合動力和燃料電池車輛 (包括公車和卡車) 以及建築、採礦和農業設備的大功率汽車與牽引變頻器。
第一個發佈的 SCALE EV 系列成員是 2SP0215F2Q0C，該產品專為 Infineon EconoDUAL 1200 V IGBT 半橋式模組而設計。 汽車事業開發部總監 Peter Vaughan 在這部短片中介紹了新產品。
電路板層級的閘極驅動器包含兩個增強型閘極驅動通道、相關電源供應器和監測遙測。創新的新型驅動器 IC 提供的高整合度使整個電路板能夠貼合到電源模組的外形上，同時仍然根據 IEC 60664 標準提供增強型絕緣所需的間距。
ASIC 封裝提供 11.4 公釐的安規距離和間隔，專為滿足 800 V 車輛系統電壓的要求而設計。該設計具有 5500 公尺的海拔等級，可根據技術清潔度要求選擇保形塗層。
如需詳細資訊，請下載以下文件：
- 2SP0215F2Q0C 產品規格型錄
- RDHP-2250Q 參考設計 - 適用於 SCALE EV 閘極驅動器電路板的轉換器電路板
- SCALE EV 產品傳單
