東芝電子元件及存儲裝置株式會社（“東芝”） 推出10款"CUHZ" 系列齊納二極體產品，同時擴充了其產品線。這些產品可保護半導體器件免受開關浪湧、雷擊浪湧[1]，以及靜電放電（ESD）[2]的影響。

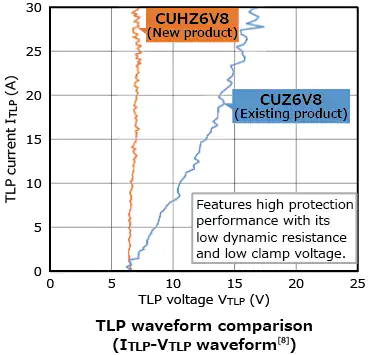

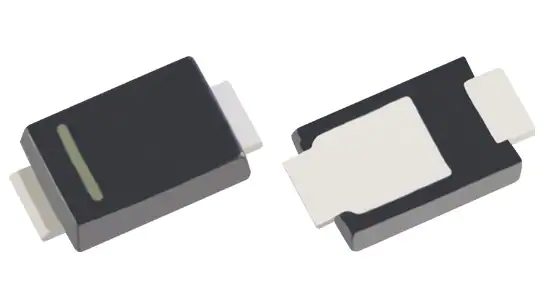

在實際的電源電路中，當電路開關時，可產生高達數千伏、脈衝寬度達毫秒級的開關浪湧電壓。而該新產品可保護半導體器件，避免受到這些浪湧電壓以及過電壓影響，使其接近於一個直流電壓。同時，還可以防止半導體器件受寬度達數百納秒的靜電放電影響[2]，以及微秒級脈衝寬度的雷擊浪湧[1]的影響。與現有產品相比，由於具有更低的動態電阻和鉗位元電壓，因此具有更好的浪湧吸收能力。例如與現有CUZ5V6產品相比，新產品CUHZ5V6動態電阻約降低88%，鉗位元電壓約降低37%，從而減小了施加在半導體器件上的浪湧電壓，有助於提高產品的可靠性。產品採用具有高散熱率[3]的SOD-323HE（US2H）封裝，適用于需要高功耗的應用。
該產品線的10款新產品覆蓋了5.6V-36V（典型值）範圍的齊納電壓，適用於絕大多數電源電路，擴展後的產品線還可以支援各種其它的電源電路。
注：
[1] 基於IEC61000-4-5，tp＝8/20μs
[2] 基於IEC61000-4-2
[3] 1200mW，當安裝在25.4mm×25.4mm×1.6mm玻璃環氧樹脂電路板上時，銅焊盤大小：645mm2
特性
- 防止微秒級到毫秒級脈衝寬度浪湧電壓對後級電路的影響。
- 低動態電阻和低鉗位元電壓從而具有更好的浪湧吸收能力。
- 寬齊納電壓產品線：VZ（典型值）＝5.6V至36V
應用
- 消費電子設備（家用電器、辦公自動化設備、電源等）
- 工業設備 （電源等）
產品規格
(@Ta=25 °C)
注：
[4]安裝在25.4mm×25.4mm×1.6mm玻璃環氧樹脂電路板上，銅焊盤：645mm2
[5]TLP參數：Z0＝50Ω，tp＝100ns，tr＝300ps，平均時間窗口：t1＝30ns至t2＝60ns，利用最小二乘法擬合ITLP1＝16A和ITLP2＝30A之間的TLP特性求出動態電阻。
[6] ITLP＝16A
引腳分佈

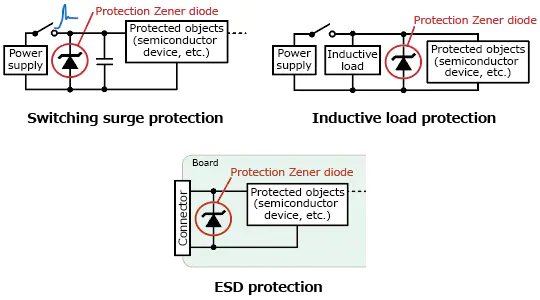

應用電路示例
本文所示應用電路僅供參考。應用時需要進行全面評估，特別是在量產設計階段。
提供這些應用電路實例並不授予任何工業產權許可。
