					為了用先進的 GNSS 晶片組和模組支援汽車導航定位市場發展，意法半導體推出了 Teseo 模組家族的最新成員Teseo-VIC3DA。

<a href="https://www.st.com/en/positioning/teseo-vic3da.html?icmp=tt23909_gl_pron_oct2021">Teseo-VIC3DA</a>整合意法半導體的高性能車用衛星定位晶片 Teseo III GNSS<a href="#_ftn1" name="_ftnref1">[1]</a> IC 與車用6 軸 MEMS 慣性測量單元 (IMU) 和航位元推算軟體，創造了一個開發設計便利的符合汽車標準的導航模組。

利用意法半導體內部晶片製造和軟體發展能力，Teseo-VIC3DA 模組可助力價格具有競爭力的車載導航、車隊管理和保險監測應用。

作為該定位系統的核心，汽車級 Teseo III GNSS IC 已經過高端系統檢驗，並因準確度和高能效而備受推崇。Teseo III 能夠感知多個導航衛星星座，可同時接收GPS、伽利略、GLONASS、北斗和 QZSS 星座的信號，提供強大的定位能力。

ST 6 軸汽車級 MEMS IC 為高級車輛導航和遠端資訊處理應用提供了具有超高解析度的運動跟蹤功能。

通過整合意法半導體的 Teseo III、IMU 和航位元推算演算法，Teseo-VIC3DA的定位準確度極高，即使在惡劣的環境中，例如，隧道或橋樑或多層高速公路的下面、地下停車場等有覆蓋的區域以及高樓大廈之間的城市峽谷，也能確保導航系統定位準確。

<a href="https://www.st.com/en/positioning/teseo-vic3da.html?icmp=tt23909_gl_pron_oct2021">Teseo-VIC3DA</a>模組的工作電壓為 3.3V，有助於簡化系統集成，待機模式功耗僅為17μA，可大幅度地減少對車輛電源的要求。新模組包含一個高準確度的集成溫度補償晶振 (TCXO)，在典型汽車用例中，定位準確度可達到1.5m CEP<a href="#_ftn2" name="_ftnref2">[2]</a>。此外，專用即時時鐘 (RTC) 振盪器有助於確保快速首次定位時間 (TTFF)。

Teseo-VIC3DA在內置快閃記憶體中預裝固件，必要時，可以用免費的 <a href="https://www.st.com/en/embedded-software/teseo-suite.html?icmp=tt23909_gl_pron_oct2021">TESEO-SUITE</a>軟體給模組更新固件。Teseo-VIC3DA 的航位元推算定位速率高達 30Hz，延遲極低，可減少 UART 通道抖動。無論有沒有里程資訊，Teseo-VIC3DA都能自主工作。

意法半導體按照歐盟無線電設備指令(RED)、適用的ETSI標準和EN安全標準對Teseo-VIC3DA進行了測試和認證，説明客戶快速高效地獲得強制性產品級審批。獨立的USB 供電評估平臺 EVB-VIC3DA 可加快基於新模組的產品開發。

<a href="https://estore.st.com/en/teseo-vic3da-cpn.html?icmp=tt23910_gl_pron_oct2021">Teseo-VIC3DA</a> 現已量產，採用16.0mm x 12.2mm x 2.42mm 24引腳LCC封裝。

詳情訪問<a href="https://www.st.com/en/positioning/gnss-modules.html?icmp=tt23909_gl_pron_oct2021">www.st.com/gnss-modules</a>.


<a href="#_ftnref1" name="_ftn1">[1]</a> GNSS: Global Navigation Satellite System全球導航衛星系統
<a href="#_ftnref2" name="_ftn2">[2]</a> CEP: Circular Error Probability圓概率誤差 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21193/tinymce/20211109.jpg" alt="">				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:ST.tw@yosungroup.com">我要聯絡 : (台灣)ST.tw@yosungroup.com</a></li>
									<li><a href="mailto:ST.cn@yosungroup.com">我要聯絡 : (中國)ST.cn@yosungroup.com</a></li>

						</ul>

意法半導體汽車級導航及航位元推算模組，簡化設計，提高性能

<div class="main-news-content">
				<div>

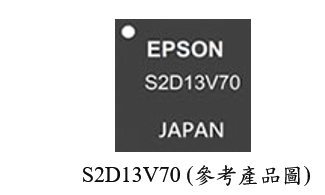

					<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21189/tinymce/______.png" alt=""> S2D13V70是一顆可支援eDP(1.4a版本協定)信號介面接收，轉換成OpenLDI信號介面發送的轉換器，它實現了目前大多數僅支援 OpenLDI信號介面的主流平面顯示器，可以對應以eDP介面信號發送源。它的最大接收速率為1.62Gbps/2.7Gbps單通道/雙通道的 eDP信號介面，將其轉換成最大雙通道OpenLDI信號介面，最高畫素時脈速度為148.5MHz (單通道條件)。通過它，可以輕易實現 讓現今標準顯示器設計架構下的產品，在最小設計變更下，彈性升級支援未來主流的信號傳送介面。
S2D13V70同時通過車用設計認證，包括AEC-Q100，亦支援多項特殊安全設計功能，強化車用電子產品設計更佳的穩定性。 S2D13V70內部的eDP接收端矽智財設計，不僅支援1.4a版本協定外，亦可支援DP (1.3和1.4版本協定)數位信號。如需要更多有關

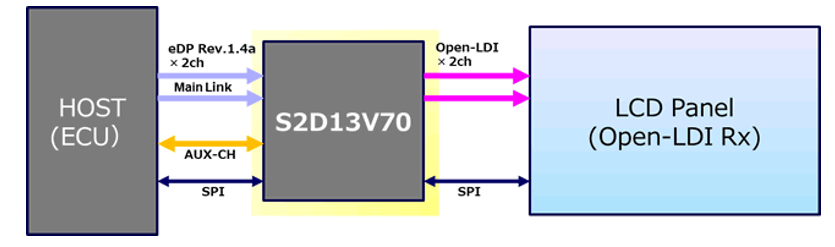

本產品資訊，請和我們聯絡。              <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21189/tinymce/2.png" alt="">
<h3>產品功能和特色說明 </h3>
<table style="border-collapse: collapse;" border="1"><tbody>
<tr>
<td colspan="2" width="605">
S2D13V70
</td>
</tr>
<tr>
<td width="179">
工作電壓
</td>
<td width="426">
3.3V / 1.8V 雙電壓
</td>
</tr>
<tr>
<td width="179">
信號輸入介面
</td>
<td width="426">
eDP rev.1.4a x 2通道, 最高2.7Gbps/通道
</td>
</tr>
<tr>
<td width="179">
信號輸出介面
</td>
<td width="426">
OpenLDI-發送x2通道, 最高120MHz/通道
</td>
</tr>
<tr>
<td width="179">
顯示器解析度
</td>
<td width="426">
最高1,920 x 1,200@60圖框
</td>
</tr>
<tr>
<td width="179">
控制介面
</td>
<td width="426">
SPI
</td>
</tr>
<tr>
<td width="179">
色階調整
</td>
<td width="426">
8-bit數位Gamma LUT + 2-bit類比Dithering
</td>
</tr>
<tr>
<td width="179">
安全功能支援
</td>
<td width="426">
透過SPI通道(冗餘校驗，16位元組快取) 輸入畫素工作時脈/同步信號監測
CRC循環冗餘校驗(圖框/暫存器設定/圖框資料比對)
浮水印設定輸出 指定顏色全畫面顯示 錯誤發生/中斷信號，腳位輸出
</td>
</tr>
<tr>
<td width="179">
車用品質認證
</td>
<td width="426">
AEC-Q100汽車設計製造認證 最大工作溫度: -40 ~ 105℃
</td>
</tr>
<tr>
<td width="179">
其它
</td>
<td width="426">
系統時脈 : 48MHz主要運行時脈 SPI通道 (SPI Slave to Master bridge) 顯示資料分割功能 (水平資料線分割/左右資料分割)
</td>
</tr>
<tr>
<td width="179">
封裝規格
</td>
<td width="426">
PFBGA8-81 (8mm x 8mm x 1.2mm, 0.8mm pitch)
</td>
</tr>
<tr>
<td width="179">
簡易產品介紹
</td>
<td width="426">
<a href="https://global.epson.com/products_and_drivers/semicon/pdf/id003037.pdf">https://global.epson.com/products_and_drivers/semicon/pdf/id003037.pdf</a>
</td>
</tr>
<tr>
<td width="179">
產品目前狀態
</td>
<td width="426">
開發測試驗證階段(TS功能樣品可提供)
</td>
</tr>
</tbody></table>

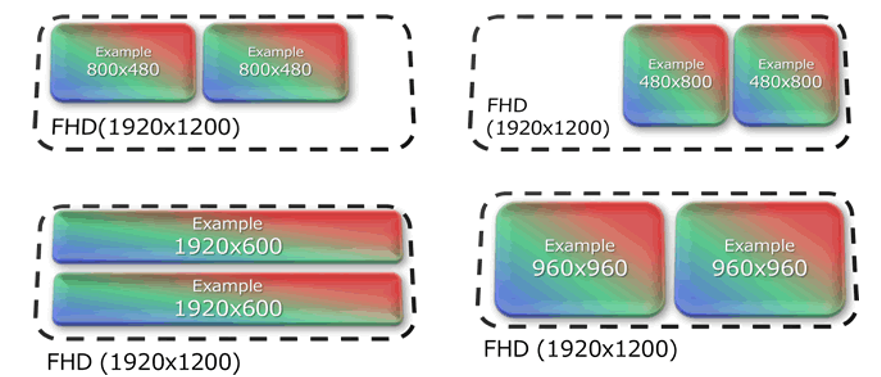

顯示資料分割功能
分割功能(水平資料線/左右資料)
<h3>最高顯示器解析度:雙畫面分割顯示條件下，最大1,920x1,080 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21189/tinymce/3.png" alt=""> </h3>
相關產品簡介: <a href="https://global.epson.com/products_and_drivers/semicon/pdf/id003037.pdf">https://global.epson.com/products_and_drivers/semicon/pdf/id003037.pdf</a>
精工愛普生公司: <a href="https://global.epson.com/">global.epson.com/</a>
產品資訊: <a href="https://global.epson.com/products_and_drivers/semicon/products/interface_auto/#ac02">https://global.epson.com/products_and_drivers/semicon/products/interface_auto/#ac02</a>
<h3> </h3>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:EPSON@sacsys.com.tw">我要聯絡 : (台灣)EPSON@sacsys.com.tw</a></li>

						</ul>

Epson 愛普生車用半導體 S2D13V70 (eDP⇒OpenLDI信號介面轉換器)

<div class="main-news-content">
				<div>
					世平集團代理產品線 Intel最新產品Alder lake-S <hr>
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21188/tinymce/intel-12th-gen-core-1.jpg" alt="">
Alder Lake是Intel首款異架構設計消費性處理器，10nm製程，Intel以Performance Hybrid為名，Big Core稱作 Performance-Core（核心架構代號 Golden Cove）、Small Core則是 Efficient-Core（核心架構代號 Gracemont），簡稱P Code/E Code。兩者之間透過Thread Director 技術連結，同時具有識別工作負載類型以及需求這作用，讓作業系統可以妥善安排運用各個核心、發揮出應有性能與效率。
Alder Lake-S Desktop CPU，LGA 1700 腳位，需要搭配新的600系列晶片組。封裝成品尺寸 37.5 x 45.0mm 屬於長方形，產品配備最多 16 個核心和 24 個線程，多線程性能的進步、性能核的快速響應以及 DDR5 對數據超快速傳輸的支持，讓使用者在各類內容創作體驗中都能獲得出色性能，包括：
照片編輯性能提升高達 36%
視頻編輯性能提升高達 32%
3D 建模性能提升高達 37%
多幀渲染速度提升高達 100% <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21188/tinymce/intel-12th-gen-core-2.jpg" alt="">
全新Intel 600系列晶片組
伴隨著第 12 代Intel Desktop處理器的發布，Intel推出全新Intel 600系列晶片組，配備提升可靠性和性能的先進功能。全新的 PCIe Gen 4.0 通道讓晶片組的總通道數達到 28 個，內建的 USB 3.2 Gen 2×2 可將頻寬擴展多達一倍，DMI Gen 4.0 可增加晶片組到 CPU 的吞吐量，幫助快速連結外部設備和網路。
Intel（VMD）首次被引入到 PC晶片組中，以通過 PCIe Direct control和管理基於 NVMe 的固態硬碟，無需額外的 RAID 控制器或其他硬體配置器，從而簡化了Storage控制。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21188/tinymce/block_diagram.jpg" alt="">
Memory and Cache
Memory default support 最高DDR5-4800，Cache支援高達30MB L3/14MB L2 Cache，可增加內存容量和降低延遲 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21188/tinymce/alder_lake_memory.jpg" alt=""> PCI_E
Alder Lake率先支援PCIe 5 介面。處理器端除了16條PCIe 5.0，另外也有PCIe 4.0 x4通道供儲存裝置使用，Platform可用的通道還包含最多12條PCIe 4.0、最多16條PCIe 3.0。為確保不會產生頻寬瓶頸，內部連結設計分成三大部分，Compute Fabric 頻寬最高1000GB/s、I/O Fabric最高64GB/s、Memory Fabric 最高204GB/s。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21188/tinymce/alder_lake_pcie.jpg" alt="">
出色的超頻體驗
效能核心是英特爾迄今最高效能的 CPU核心，並將低延遲和單執行緒應用程式效能推向極限。於相同運作頻率之下，相較目前的第 11 代 Intel Core 架構（Cypress Cove），在廣泛及多樣的工作負載能夠提供幾何平均約 19％ 的改善。更寬、更深的設計顯露出更高的平行度，同時提升執行的平行度。全新處理器為用戶構建卓越的性能配置提供了業界超卓的超頻工具，包括在P Core與 DDR5 Memory實施超頻。超頻玩家和遊戲玩家可通過最新的英特爾XTU體驗這些全新平台超頻功能。從i9-12900K 開始，XTU 還將支援使用Intel Speed Optimizer 對未鎖頻版第 12 代處理器進行一鍵超頻。此外，英特爾推出了支持 DDR5 的最新英特爾® Extreme Memory Profile (XMP) 3.0，以提供額外的配置文件，包括全新的可重寫自定義配置文件和靈活的內存超頻調優配置文件。 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/21188/tinymce/unlock.jpg" alt="">
Alder Lake-S處理器已經於11月份Launched，先推出 K、KF 版不鎖頻處理器以及高階定位的 Z690 晶片組等，多種新架構的加持下，可望在桌上型與行動平台奪回效能寶座，拭目以待。
