2021年正成為消費類音頻創新轉型的一年。新年新氣象，消費類音頻領域的發展令人欣喜。接下來將跟大家分享部分趨勢，以及解析由高通投資研發的全球領先的音頻技術將如何推動這些趨勢。
<h3>
 真無線音頻新時代</h3>
真無線耳塞正在全球範圍內進一步普及。今年，音頻技術將迎來諸多新突破，蓄勢步入全新時代。
這當中一項重要突破就是即將面世的藍牙LE Audio標準。藍牙LE Audio不僅能夠提升無線聆聽體驗，還可以讓用戶能夠與他人共享音頻，進一步擴展藍牙無線的使用場景。這僅是藍牙LE Audio的優勢之一。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
第二個趨勢是，真無線耳塞這一品類下的產品將更加多元化。很多消費者都對真無線耳塞青睞有加，將其用於各種使用場景，並樂於長時間佩戴。這意味著，除了便於旅途中使用的強大連接能力外，真無線耳塞還需在功能上實現差異化，例如支持主動降噪、超長續航等，並提供更多價位選擇。高通發布的超低功耗藍牙音頻平台QCC305x SoC系列，便幫助我們的客戶為藍牙LE Audio的問世做好準備。
<h3>
 手遊</h3>
手遊正在受到全球玩家的追捧。2021年，我們看到日益增多的手遊玩家，且這一趨勢仍在加速中。這對消費音頻領域意味著什麼呢？電競玩家需要真無線耳塞提供身臨其境的遊戲音效和超低時延連接，以確保無與倫比的無線遊戲體驗。我們在音頻領域的創新技術，正在協助智慧型手機超越傳統意義，實現強大的遊戲功能。今年，我們的創新也將涵蓋音頻配件，發揮高通在手機和音頻領域的專長，降低無線音頻延時，改善連接性能，幫助用戶暢享絕佳的聆聽體驗。高通aptX Adaptive音頻編解碼技術便是很好的示例。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
<h3>高清音樂流媒體</h3>
根據《音頻產品使用現狀調研報告2020》，音質仍然是驅動消費者選購音頻產品的最重要因素，同時越來越多的消費者習慣於通過流媒體聆聽音樂。而且最新的數據也顯示出，消費者對高清音樂流媒體的需求正呈現飛速增長的態勢。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
在這樣的趨勢下，越來越多的音頻用戶希望獲得純淨、高品質的聆聽體驗。為了滿足消費者的這部分需求，一些流媒體服務開始提供高清音樂庫，讓用戶能夠以音樂創作者希望的方式感受音樂的魅力所在。高清音樂到底有何吸引力呢？其優勢之一是，高清音樂可以提高高音人聲和樂器彈奏聲的清晰度，讓聽眾可以感受到更多躍動的音符，暢享現場般的聽覺盛宴。聽者若要獲得無線高清流媒體體驗，就需要智慧型手機和與之配對的無線耳機（或真無線耳塞）同時具備非凡音效。今年，我們預計消費者對支持高清音頻的移動設備和音頻配件的需求將不斷增大。為此，我們已經推出可以提供24bit/96kHz音頻的創新技術。
<h3>
 遠程辦公</h3>
2020年，越來越多的人選擇遠程辦公。職員、企業家、教師、學生、公司高管、開發商、醫生、團隊領導、志願者、創作者，幾乎所有遠程辦公的人員，都比以往任何時候更加依賴於語音通話和視頻通話。目前來看，遠程辦公將成為重要的工作方式。通話聲音清晰可辨且不被干擾，能夠讓通話雙方的交流效果更佳，也可以最大限度減輕聽者的疲勞。我們之所以認為消費者在2021年會關注工作娛樂兩相宜的音頻設備，原因就在於此。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
我們推出了高通cVc回聲消除和噪音抑制技術以及aptX Voice 技術等音頻技術，旨在提高用戶語音通話的清晰度。我們最新的真無線耳塞平台就支持以上兩項技術。
<h3>
 家庭音頻復興</h3>
除遠程辦公外，還有兩個新趨勢正在推動家庭音頻復興：1）越來越多的用戶出於娛樂目的購置音頻設備；2）智能家居的普及。
在過去一年裡，居家娛樂變得日益重要。許多消費者正在想方設法改善他們的家庭影院、遊戲機或收聽設備，對家庭音頻系統進行升級就是其中一個例子，即，將具有強大環繞聲的條形音箱升級為音樂全屋覆蓋且音質卓越的音箱。此外，越來越多的技術發燒友兼娛樂愛好者正將目光瞄準高端音頻技術，以優化其聽音體驗。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
智能家居的普及是多年來備受業內關注的另一趨勢。高通《音頻產品使用現狀調研報告2020》顯示，“控制智能家居設備”在智能音箱使用場景排行榜上位居第8位，而在2019年時，這一數據為第12位。美國和中國是智能家居用戶最多的國家。在2021年，部分家庭有多個家庭成員住在一起，我們預計，許多消費者可能購置兩個或兩個以上便攜式音箱或智能音箱，使用其他智能家居設備（例如聯網的門鈴、照明燈與恆溫器）的用戶也可能與日俱增——這是智能家居本身的便捷性以及居家必要性共同使然。
隨著智能音頻領域的不斷發展，強大連接性、超低時延、非凡的語音檢測能力和語音通話清晰度、多維音頻、車載人工智慧和處理能力成為必備功能。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
在智能家居設備（包括連接網絡和雲的音頻設備）不斷湧現的背景下，家庭Wi-Fi的重要意義也日益凸顯，更大帶寬和更低時延十分重要。ABI Research報告表明， 2020年全球Wi-Fi 6（最具影響力的新一代Wi-Fi）使用率比2019年增加了兩倍。我們預計，這種強勁勢頭仍會持續下去。截至目前，高通已推出多代Wi-Fi 6產品，包括面向移動與計算平台的高通FastConnect移動連接系統，以及專為企業、運營商和家庭提供Wi-Fi 6網絡架構的高通Networking Pro系列平台和高通沉浸式家庭聯網平台。
<h3>
 5G網絡</h3>
5G的發展正在為各行各業帶來改變，並從多個層面改變人們的體驗。對於消費音頻領域，包括遊戲、流媒體與智能家居領域的無線音頻趨勢，5G也正在加速其創新。在這個5G驅動的真無線時代，想要跟上步伐，就要滿足消費者對音頻設備超低時延、強大功能和非凡音質的需求。高通擁有引領前沿的研發團隊，我們努力推動5G在全球範圍內普及，讓5G惠及所有人。
</div>
</div>
</div>
<div class="Flex-sc-1aicpuu-0 frqCai HtmlWrapper__WrapperElement-d69167-0 bRtAnh"> </div>
<div class="Flex-sc-1aicpuu-0 gfEsDi HtmlWrapper__WrapperElement-d69167-0 bRtAnh">
<div class="Box-bj1117-0 btNgij">
<div class="Box-bj1117-0 eQHUiA Html__StyledRawHtml-sc-69u5lu-0 jzKWwh article-text">
上述這些趨勢正在推動消費技術生態系統的發展，而音頻技術正處於這一進化過程的中心。為了讓消費者享受到他們不斷追求的清晰連貫、身臨其境的音頻體驗，我們認為設備製造商有必要面向全局。從音源，到智慧型手機等移動設備，再到耳塞以及智能音箱，只有通過優化內部技術，它們之間才能更好地協同工作，實現穩健可靠的超低時延連接、長效續航能力以及卓越非凡的音質。
我們將繼續在音頻技術領域發揮關鍵作用，不斷研發突破性技術，同時我們也將致力於預測行業趨勢以及全球消費音頻愛好者的需求。
</div>
</div>
</div>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:qualcomm.tw@aitgroup.com.tw">我要聯絡 : (台灣)qualcomm.tw@aitgroup.com.tw</a></li>

						</ul>

這些音頻技術新趨勢，你get到了嗎

<div class="main-news-content">
				<div>
					S2R72A21是一款可支援USB2.0 (通用序列匯流排協定2.0) 高速數據傳輸 (Hi-Speed) 規格的信號同步IC。適用於有長距離傳輸信號線連結使用需求的相關應用，例如車用導航裝置 / 汽車影音裝置和智慧型手機 / 可攜帶音源播放器裝置間的相連結。
S2R72A21可支援車用電子所需求車用零件設計製造品質等級，並可以支援最高工作溫度到105℃。

零件品質等級
. 可支援AEC-Q100車用設計規範
資料通信協定特性 (高速數據傳輸480Mbp )。
. 高速數據傳輸信號: 低抖動輸出波形信號傳送
- 支援高速數據傳送電流控制功能
. 高速數據信號接收: 高相容性、較高容錯率
USB自動連線自動監測和控制功能
. 高速數據傳輸連線模式: 信號同步功能啟動，當高速 (HS) 傳輸連線條件下
. 非高速數據傳輸連線模式: 內部偵測自動切換
小型化高信賴度封裝設計
. QFN32-pin 5mmx5mm Wettable (可沾錫側翼鍍層)
支援廣工作溫度條件
. -40℃ to +105℃

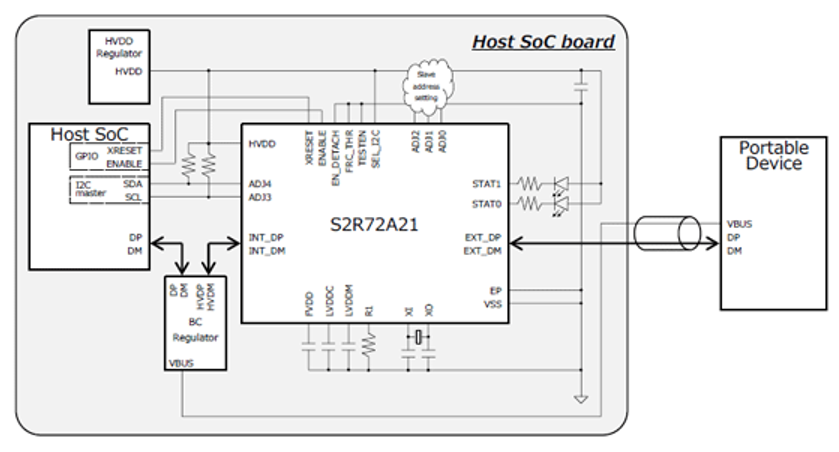

概略功能方塊圖 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20777/tinymce/s2r.png" alt="">
相關資料下載 產品相關介紹: <a style="color: #000000;" href="https://global.epson.com/products_and_drivers/semicon/pdf/id003092.pdf">https://global.epson.com/products_and_drivers/semicon/pdf/id003092.pdf</a>
產品硬體設計規格: <a style="color: #000000;" href="https://global.epson.com/products_and_drivers/semicon/pdf/id003094.pdf">https://global.epson.com/products_and_drivers/semicon/pdf/id003094.pdf</a>
應用設計注意事項: <a style="color: #000000;" href="https://global.epson.com/products_and_drivers/semicon/pdf/id003096.pdf">https://global.epson.com/products_and_drivers/semicon/pdf/id003096.pdf</a>
新產品新聞連結: <a style="color: #000000;" href="https://global.epson.com/products_and_drivers/semicon/products/interface/re_synch_ic.html">https://global.epson.com/products_and_drivers/semicon/products/interface/re_synch_ic.html</a> 				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:EPSON@sacsys.com.tw">我要聯絡 : (台灣)EPSON@sacsys.com.tw</a></li>

						</ul>

Epson S2R72A21車用USB高速傳輸信號同步IC

<div class="main-news-content">
				<div>
					<h2>可適用於各類需要即時時鐘功能的電子裝置，從小型可攜帶電子產品到工廠自動化設備。</h2>
<h1>                                     <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20776/tinymce/rx8111.png" alt=""> </h1>

                                                                                           RX8111CE (參考圖片)
精工愛普生公司在即時時鐘模組*1產品線中，推出了兩款新產品RX8111CE與RX4111CE。兩者皆採用3.2x2.5x1.0mm小型化零件封裝，並擁有時間戳記的功能，上述兩款新產品皆已進入量產階段。
愛普生的即時時鐘模組被廣泛用於需要記錄或存儲大量時間資料的設備中。近年來，電子產品逐漸實現整合化的趨勢，以減少對自然與環境的影響。即時時鐘模組對於省電和在更寬裕的工作溫度範圍保持更準確的時間需求已逐漸增長。
愛普生新世代的即時時鐘模組與前一代RX8130CE俱有相同小型封裝特性，內建由工廠製造時完成調校振盪頻率精準度的32.768 kHz石英元件、和多種內外部電源自動切換功能。另外，新世代即時時鐘模組還配備了時間戳記的功能，可用於記錄和儲存事件發生時間和日期資料。例如，系統軟體更新時，時間戳記功能可將更新時間進行記錄或是電池更換和系統警報的時間記錄。即使將電源切換到備用電池，時間戳記功能依然持續運行，從而提高產品系統設計的耐用性。
RX8111CE/RX4111CE耗電流僅100nA (額定值)，比過往的同類型模組改善67%。耗電流顯著降低許多，進而可以使用更小容量、或更便宜的二次電池或(金)電容器設計為備用電池使用。
此外，愛普生也擴大了介面選項，除了I2C-Bus*2之外的SPI-Bus。
*1: 即時時鐘模組是單封裝的產品，內建即時時鐘IC，具有時鐘、日曆和其他功能並整合32.768 kHz石英元件。由於即時時鐘模組無需設計振盪器電路和調整時間精度，使用者可以在小型化和高整合度模組化設計，能更有效利用電路板空間進行設計。
*2: I2C-Bus 是恩智浦半導體公司所註冊商標。
<h3>應用領域</h3>
<h3>新世代RTC模組非常適合用於工業自動化設備，辦公用設備，手持終端產品，安控設備和其他小型電子產品等產品。</h3>
<h3>相關產品資訊連結。 </h3>
<h3>產品規格</h3>
<table style="border-collapse: collapse;" border="1" width="705"><tbody>
<tr>
<td width="216">
機種
</td>
<td width="244">
RX8111CE
</td>
<td width="244">
RX4111CE
</td>
</tr>
<tr>
<td>
信號介面
</td>
<td>
I2C-Bus
</td>
<td>
SPI-Bus
</td>
</tr>
<tr>
<td>
VIO介面電壓範圍
</td>
<td colspan="2">
1.6V to 5.5V
</td>
</tr>
<tr>
<td>
VCLK計時器(保持)工作電壓範圍
</td>
<td colspan="2">
1.1V to 5.5V
</td>
</tr>
<tr>
<td>
IBAT備用電源消耗流
</td>
<td colspan="2">
100 nA (額定值) @工作電壓VDD = 3.0V
</td>
</tr>
<tr>
<td>
Δ f / f頻率誤差
</td>
<td colspan="2">
B: +5 ± 23 x 10-6 (相當於每月±1分鐘) A: +5 ± 11.5 x 10-6 (相當於每月±30秒) * 測試條件: 溫度=25°C, 工作電壓VDD = 3.0 V
</td>
</tr>
<tr>
<td>
功能
</td>
<td colspan="2">
內建電源自動切換開關電路 時間戳記內容: (1/256秒)時間和日期(年)等內容，共可記錄 8筆。 喚醒計時器: 244.14微秒到32年
</td>
</tr>
<tr>
<td>
外型尺寸
</td>
<td colspan="2">
3.2 x 2.5 x 1.0 t mm (額定值)
</td>
</tr>
</tbody></table>
<h3> </h3>
請參考下方連結獲取更多詳細資訊.
RX8111CE <a style="color: #000000;" href="https://edit.wpgdadawant.com/https:/www5.epsondevice.com/en/products/rtc/rx8111ce.html"> https://www5.epsondevice.com/en/products/rtc/rx8111ce.html</a>
RX4111CE <a style="color: #000000;" href="https://www5.epsondevice.com/en/products/rtc/rx4111ce.html"> https://www5.epsondevice.com/en/products/rtc/rx4111ce.html</a>
新產品新聞連結: <a style="color: #000000;" href="https://global.epson.com/products_and_drivers/semicon/products/interface/re_synch_ic.html">https://global.epson.com/products_and_drivers/semicon/products/interface/re_synch_ic.html</a>				</div>
			</div><ul class="contact-list-area" style="margin-top: 30px; padding:0;">
<li><a href="mailto:EPSON@sacsys.com.tw">我要聯絡 : (台灣)EPSON@sacsys.com.tw</a></li>

						</ul>

Epson 愛普生推出新款小型封裝、支援時間戳記功能的即時時鐘模組
