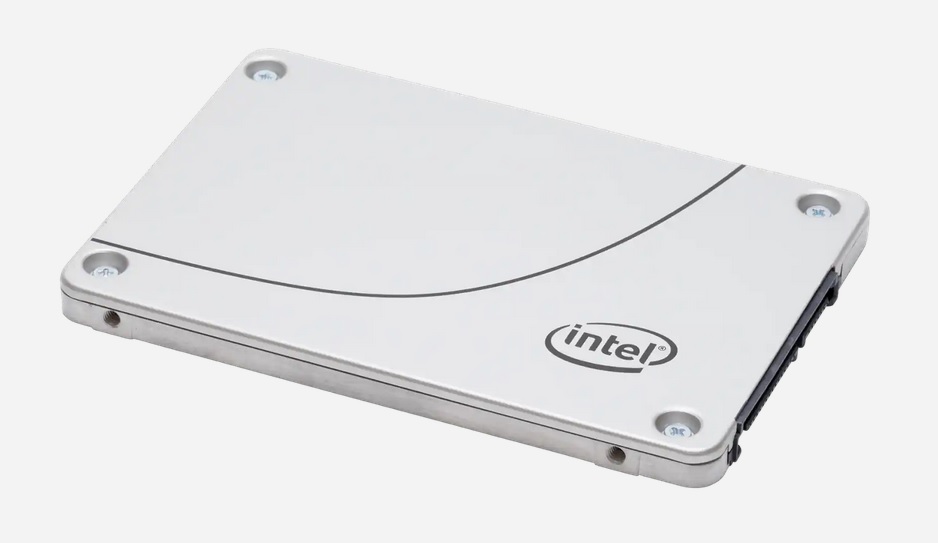

					 用高效的英特爾®固態硬碟D3-S4610系列替換HDD，以降低存儲運行成本，並以省電性能加速讀取密集型工作負載。
 <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20635/tinymce/1.jpg" alt="">
在保留原有基礎架構的同時轉移到更高效的存儲。使用基於64層英特爾®3D NAND TLC的英特爾®SSD D3-S4510和D3-S4610系列替換HDD，可以降低存儲操作成本，在更高的服務級別上加速讀取密集型工作負載，並提高整體系統的可靠性和靈活性。 這些可靠的SSD可以滿足苛刻的服務水平要求，同時可以提高服務器效率。創新的SATA固件和最新一代的英特爾®3D NAND使SSD D3-S4510和D3-S4610與現有SATA設置兼容，從而簡化了存儲升級。

在保留基礎設施投資的同時降低運營成本

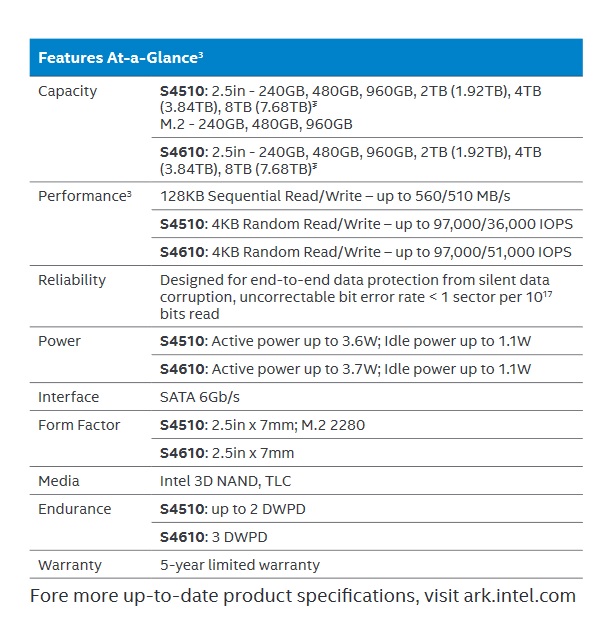

SSD D3-S4510和D3-S4610旨在與傳統基礎架構兼容，從而將與數據中心現代化相關的成本降至最低。標準的2.5英寸和M.2外形尺寸可提供240GB至7.68TB的各種容量，與2.5英寸相比，大容量驅動器的功耗降低了6倍，散熱要求降低了6倍。硬碟 SSD D3-S4510和D3-S4610還可以在相同的空間量中存儲3.2倍的數據。
高效節能，加速讀取密集型工作負載
只需將SSD集成到環境中，組織就可以提高服務器敏捷性，其IOPS / TB比HDD多300倍，從而在不擴大服務器覆蓋範圍的情況下支持更多用戶和更好的服務來發展業務。此外，Flex Workload功能使普通驅動器類型具有靈活的容量，靈活的耐用性和靈活的節能性能，從而可以覆蓋更多的工作負載。 提高系統可靠性和靈活性
SSD D3-S4510和D3-S4610的可靠性降低了HDD更換驅動器的需要。與硬碟驅動器相比，年故障率（AFR）降低了4.2倍，IT部門將花費更少的時間和金錢來更換或升級存儲設備。同樣重要的是，一旦安裝了SSD，創新的SATA固件就可以完成更新而無需重置，從而減少了停機時間。
最大限度地減少服務中斷
多年來，英特爾一直是提供可信賴的數據中心SSD的領導者，該SSD可最大程度地提高企業和雲數據中心的數據連續性。 D3-S4510和D3-S4610及其關鍵功能可幫助確保更長的正常運行時間，從而繼續保持聲譽：

<ul>
<li>一致地提供持久的性能以優化服務水平的連續性</li>
<li>端到端數據保護有助於即使在斷電的情況下也可以確保數據安全</li>
<li>年度故障率（AFR）降低多達4.2倍，意味著更少的驅動器更換</li>
<li>創新的固件無需服務器復位即可完成更新，從而減少停機時間</li>
<li>簡化的配置降低了組件故障的風險並簡化了維護</li>
</ul>
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2021/20635/tinymce/2.jpg" alt="">
