					東芝針對行動裝置和家用電器推出採用PWM控制的雙H橋馬達驅動IC <img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2020/20422/tinymce/20201207.jpg" alt="">

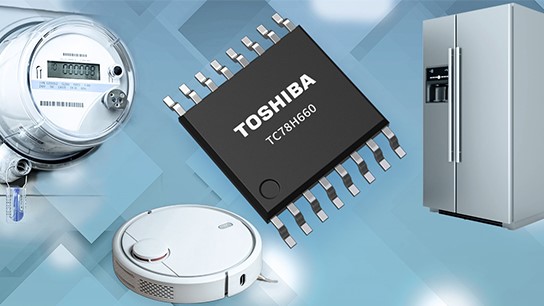

東芝電子元件及儲存裝置株式會社推出H橋馬達驅動器TC78H660FNG，該驅動器採用TSSOP16封裝及廣泛使用的引腳分配。這是東芝直流(DC)有刷馬達和步進馬達驅動器系列中的最新成員，適用於包括行動裝置和家用電器在內的眾多應用。
東芝的新一代DMOS製程使TC78H660FNG能夠在最大額定值為18V/2.0A[1]時實現低至0.48Ω的導通電阻，與東芝的現有產品相比，發熱更低。
新款驅動器內建用於驅動內部電路的穩壓電源，可使用2.5V至16V的單電源來驅動馬達。其應用範圍廣泛，包括由3.7V鋰離子電池供電的行動裝置、5V USB供電的設備，以及由12V電壓供電的家電系統設備。此外，它也支援電壓低至1.8V的介面。
特性
<ul>
<li>單電源驅動，簡單的PWM控制</li>
<li>導通電阻低，較東芝的現有產品發熱更低（Ron=0.48Ω（高側+低側：典型值），VM=12V，Ta=25℃時）</li>
<li>電流消耗低（超低待機電流：0.1μA或更低，Ta=25℃時）</li>
</ul>
應用
電池供電行動裝置，包括機器人和玩具；家用電器，包括冰箱、智慧電表等

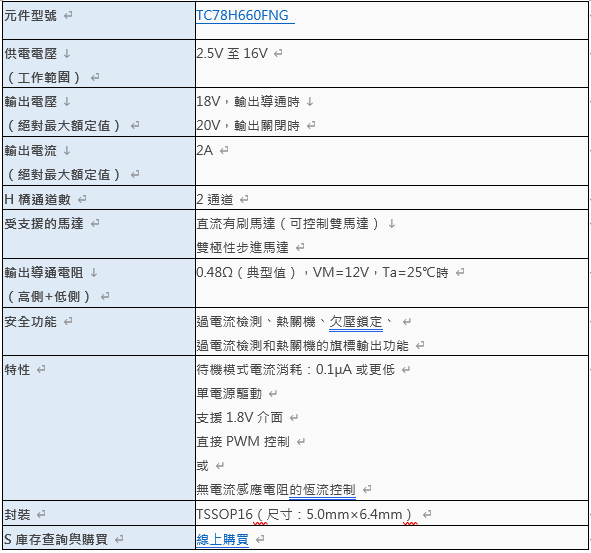

主要規格
<img src="https://edit.wpgdadawant.com/uploads/news_file/vendornews/2020/20422/tinymce/_________.png" alt=""> 				</div>
