東芝推出600V小型智慧功率元件(IPD)可降低馬達功率耗損

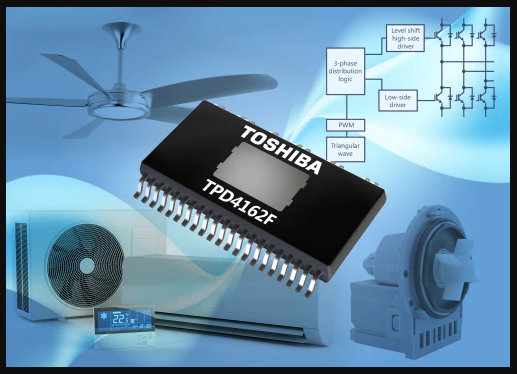

東芝電子元件及儲存裝置株式會社（東芝）推出高壓智慧功率器件(IPD) -“TPD4162F”。此款IC採用小型表面黏著封裝，故適用於空調、空氣清淨機和幫浦(泵)等產品中的馬達驅動。並計畫於今日開始出貨。
TPD4162F採用新工藝製造，與東芝當前的IPD產品TPD4152F相比可降低功率損耗約10%[1]。這有助於為集成該器件的設備降低總體功率損耗。
此款具有各種控制電路[2]、輸出級安裝了IGBT和FRD。支援從霍爾感測器或者霍爾IC直接驅動帶方波輸入信號的無刷直流馬達，無需PWM控制器IC。與此同時，各種內置保護電路[3]還減少了週邊電路。此外，採用小型表面黏著封裝HSSOP31也有助於縮小馬達控制電路板的尺寸和高度。
應用
家電設備的無刷直流馬達
- 風扇馬達（空調、空氣清淨機、抽風機和吊扇等）
- 幫浦(泵)
產品特性
- 高壓：供電電壓（VBB）＝600V
- 低損耗：額定輸出飽和電壓（VCE(sat)）＝0V（典型值）@IC=0.5A
FRD正向電壓（VF）＝1.5V（典型值）@IF=0.5A - 小巧纖薄的HSSOP31封裝：5mm×11.9mm（典型值），t＝2.2mm（最大值）
產品主要規格
注釋：
[1] 截至2020年5月，東芝測量。（測試條件：VBB=280V、VCC=15V、VSP=4V、fs=20kHz、Ta=25℃、Pin=40W，無風扇、無散熱器）
[2] PWM電路、3相解碼電路、電平位移高側驅動電路、低側驅動電路
[3] 電流限制、過流保護電路、熱關斷電路、欠壓保護電路
