大功率輸入和輸出管理2合1 Type-C保護開關
結合Trench MOSFET和IC技術,AOZ1380DI智能開關可為系統提供行業領先的安全保護
日前,集設計研發,生產和全球銷售一體的著名功率半導體及芯片供應商Alpha and Omega Semiconductor Limited (AOS)

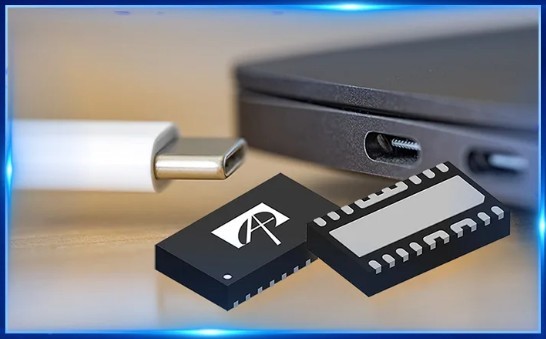

推出全新的符合Type-C Power Delivery標準的2合1組合保護開關,其最大絕對電壓可達28V。 AOZ1380DI是一款保護型智能開關,借助AOS先進的co-packaging技術,將電流輸出和輸入控制及保護功能集成到一個小型的熱均衡增強型3mmx5.2mmDFN封裝中。 AOZ1380DI是集成了具有保護功能的控制器和AOS最高端SOA MOSFET的一款高性能IC。這款新器件可提供真正的反向電流阻斷功能,適用於需要免受高壓影響的應用。 AOZ1380DI為帶有Thunderbolt / USB Type-C PD端口的設備提供了理想的解決方案,應用於包括新一代的筆記本電腦,超極本,Chromebook和擴展塢等。
在傳統的輸入電流應用中,常用兩個分立的背對背MOSFET以及電阻器和電容器實現軟啟動功能,以防止Type-C電源適配器突然插入引起的瞬間高脈沖毀壞系統。但是,這種實現方式缺乏可編程性和更多保護功能,例如反向電流阻斷,過壓和過熱保護。由於Type-C型端口在筆記本電腦應用中還必須提供高達15W(5V/3A)的功率輸出,因此還額外需要一顆具有保護功能的5V輸出限流負載開關。相比於目前市場上其他有競爭性的解決方案,AOZ1380DI提供了以上所有需具備的功能外,其實際佔板面積減少了50%以上。
其內部集成的背對背分立MOSFET提供了低阻抗為20mohm的輸入電流路徑。並且這個內部集成的AOS熱插拔平台的最高端SOA MOSFET提供了軟起動狀態下的最高安全性。在筆記本電腦應用中,當CPU或GPU工作在Turbo模式下,需要適配器提供高峰值電流來應對,而AOZ1380DI的超低路徑阻抗實現了7A的連續電流和高達20A的瞬間峰值電流,使其成為筆記本電腦應用的理想負載開關。 AOZ1380DI還以行業內最快的響應時間支持電流輸入到輸出轉換,即支持供電模式與受電模式快速切換的“FRS (Fast Role Swap)”功能。
“USB Type-C和USB PD 3.0標準提供的更輕薄的外形,更高的功率和更大的靈活性,促使許多計算機製造商放棄了傳統式圓口,轉而使用USB Type-C端口為筆記本和超極本產品充電。AOS的最高端SOA MOSFET技術與控制器IC的獨特結合使研發設計人員能夠實現在較小的佔板面積下增強TypeC端口的可靠性。”AOS功率IC高級市場總監Peter Cheng表示。
技術亮點
- 工作範圍:功率輸入路徑為3.4V至22V,功率輸出路徑為
3.4V至5.5V
- VBUS28V最大絕對值
- 導通阻抗:功率輸入路徑為20mΩ,功率輸出路徑為39mΩ
- 可支持20A輸入峰值電流,持續時間為10ms,佔空比為2%
- 通用保護功能:真正的反向電流阻斷、欠壓閉鎖保護、過壓保護、熱關斷保護
- 功率輸入路徑的其他功能:可編程軟啟動
- 功率輸出路徑的其他功能:可編程過流保護,支持輸入輸出快速切換(FRS)
